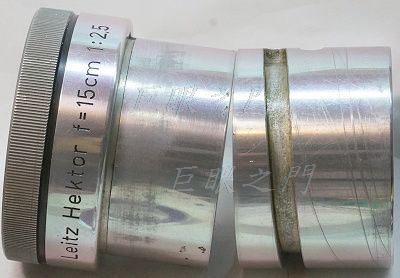

這隻鏡原來應該是 120 底片用的投影鏡，一開始忘了拍全貌，這是已經由中間切斷後拍的。

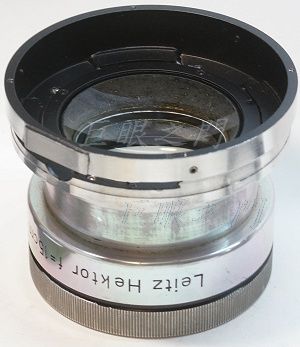

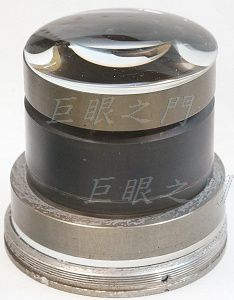

鏡組，最下面是開口的鎖環，然後是一片凸鏡，比較凸出的向外，再上來有隔圈，中間黑黑的是中間的凹鏡，凹鏡是黏合鏡片，薄的鏡片端向著前方，後面還有個隔圈，最上面是後鏡組，比較凸出的一面向外。這種結構像庫克三片鏡，但是中間是黏合的，應該就稱為 hektor ，Tessar 則是後鏡片為兩片黏合。
這是 hektor 125mm f2.5 的光學結構，但是由此鏡的鏡片外觀看來，應該也差不多是這樣。

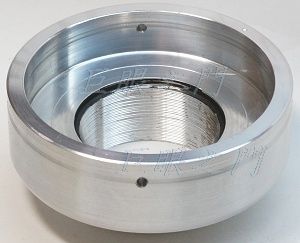

這是原來的鏡筒前端。

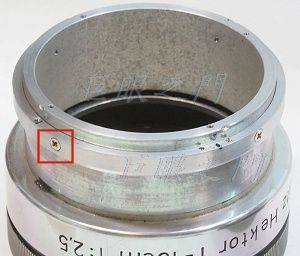

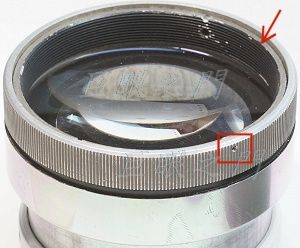

原來的鎖環位置鎖緊應該距離邊緣 1.5 mm ，所以鎖回去時還是按照這個尺寸。紅框中的位置做了個固定螺絲孔，本來想由這裡固定鎖環，但是鎖環太鬆了，如果用螺絲固定，會將鎖環頂到稍微歪一邊，這樣可能鏡片也會偏移，所以就不鎖螺絲了。

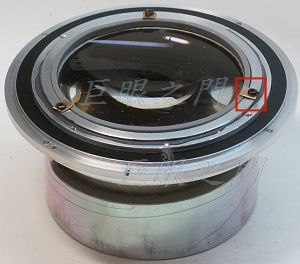

前鏡身的另外一面，裡面還要放中間鏡組。

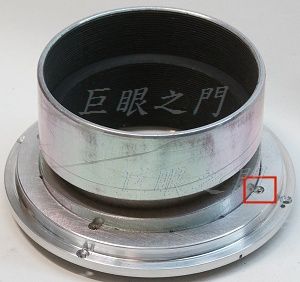

外圈鎖了一個環，這個環上再鎖另外一個外環，這個環要先鎖好，再上車床車一下，這樣環的面才會與光軸垂直。
這是要鎖在前鏡身上的外環，這個外環裡面將要固定一個大光圈。
其實如果我的車床夠大，應該用大材料直接車環套在外面，但是因為車床不夠大，只好用這個方法，否則大材料車到這個形狀要花很多時間，因為小車床不太夠力。還好手上有些廢料剛好可以湊到這個外型。

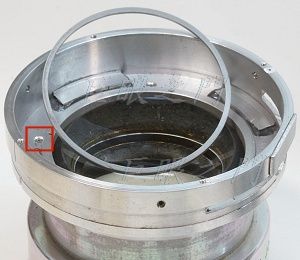

外環由紅框處用螺絲鎖在前鏡身外的環上，中間的鏡組放進去，車了一個塑膠環頂住中間鏡片，塑膠比較有彈性，不會把鏡片頂壞。
鎖一個銅環壓住塑膠環，這樣就可以固定中間鏡組了。
內部高起的部份是為了調整光圈機構到適當的高度墊高的鋁片，是用膠黏上再車的。
這是內部噴黑後的外觀。
鏡主由大陸網站買的大型光圈，不太好找，因為鏡組內徑很大，需要內徑 48 mm 的光圈葉片，這個葉片最大可以到 52 mm 。
另外一面。

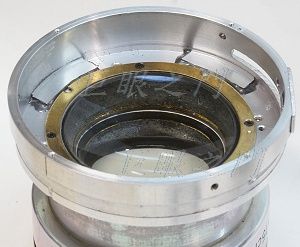

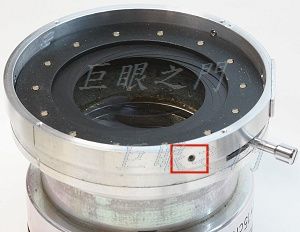

放進去，由紅框中用固定螺絲頂住光圈機構，頂住前要把光圈角度調整到撥在末端剛好是最大光圈。

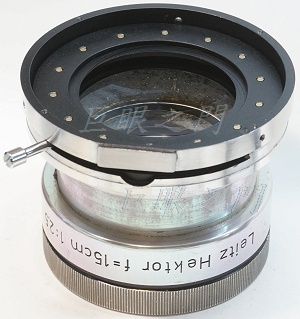

這是噴黑後裝起來的外觀。

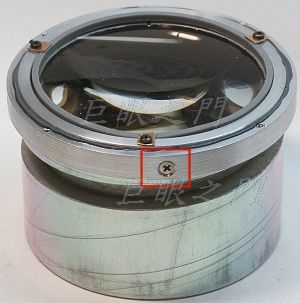

後鏡身，用小銅片壓住塑膠環，再頂住鏡片。
後鏡身也鎖了一個內環，先黏起來再用螺絲再紅框處鎖上。因為後鏡身上有原來對焦用的凹槽，所以環只能鎖在末端。

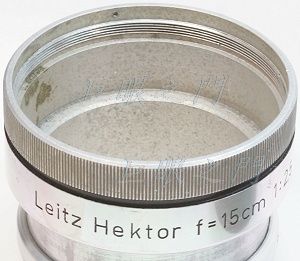

這是外環。
由紅框處由外面向前鎖在鏡身的環上。

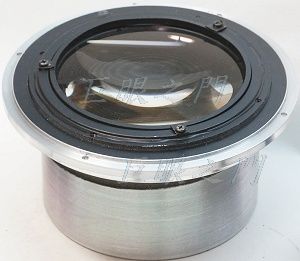

銅片壓好，後鏡組就完成，還要噴黑。
噴黑後的外觀。

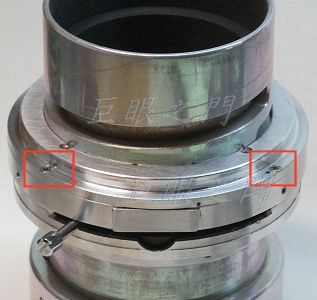

由紅框處將前後組鎖起來。
這是鏡主提供的一個 M42 接環零件車修而成，原來是一個很大的筒子，本來以為很好加工，結果這是比較硬的鋁合金，不太好弄，很大，小車床不太夠力，車了好久才弄好，很花時間，真划不來。

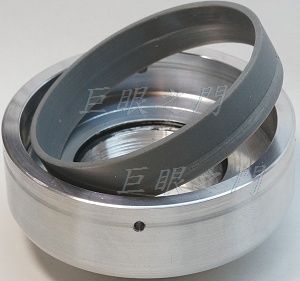

內徑太大，車了一節塑膠管墊在裡面。
套上鏡尾，由側面用固定螺絲鎖住。

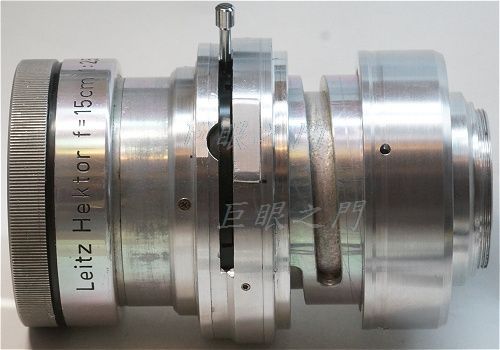

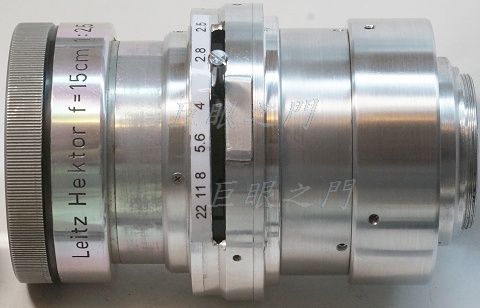

側面的全貌，這個鋁環有個缺點，沒有陽極容易磨損，因為鏡主要省錢所以這樣做，否則應該用小一點外徑的材料另外做，再鎖上有陽極的接環。
一般投影鏡要加光圈，要找那種三片式的老鏡頭，類似放大機鏡頭的，中間有光圈，兩端有鏡組。把鏡組拆掉將投影鏡切開分別裝在兩端，那樣比較簡單，可是那種老鏡有時不好找。這次用的這種光圈其實在網路上是可以買的到的，有些賣雷射實驗室器材的也有賣這種光圈，大小都有，就不用找的那麼辛苦。由這次的經驗知道這種光圈其實要加上的話不太難，只是這隻鏡太大了，不太好加工，如果是比較小的投影鏡改起來應該也是可行的。不過加光圈的費用不便宜，比改一隻鏡貴了許多，除非真的值得，否則還是不要這樣玩吧，畢竟投影鏡本來就不是設計用來拍照的。
這個鏡本來如果是 120 的投影鏡，那改給小相機用，有些大材小用了。
鏡主要省錢，所以沒做光圈環，這樣會不會漏光？實際使用測試沒有發現漏光。但是此鏡的鏡片內有許多小氣泡，所以有點怕光，而且中間鏡組外面的黑色塗裝好像不是弄的很好，使得側面看會看到鏡壁上有些許反光。前面如果有遮光罩會好一些，反正先這樣吧，要是鏡主覺得值得再花錢再去改善吧。
既然不做光圈環，那光圈值用紙印一印貼上就好。

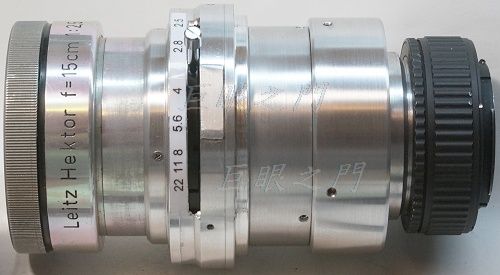

原來鏡身上有對焦機構的螺旋凹槽，鏡主說不太好看，於是又車了一段套管遮起來，尾巴的外環也車薄一些，可以減輕些重量。
裝上 Nikon 用的對焦筒，不過鏡頭太重了，對焦時很緊，要托著鏡頭才能對焦。

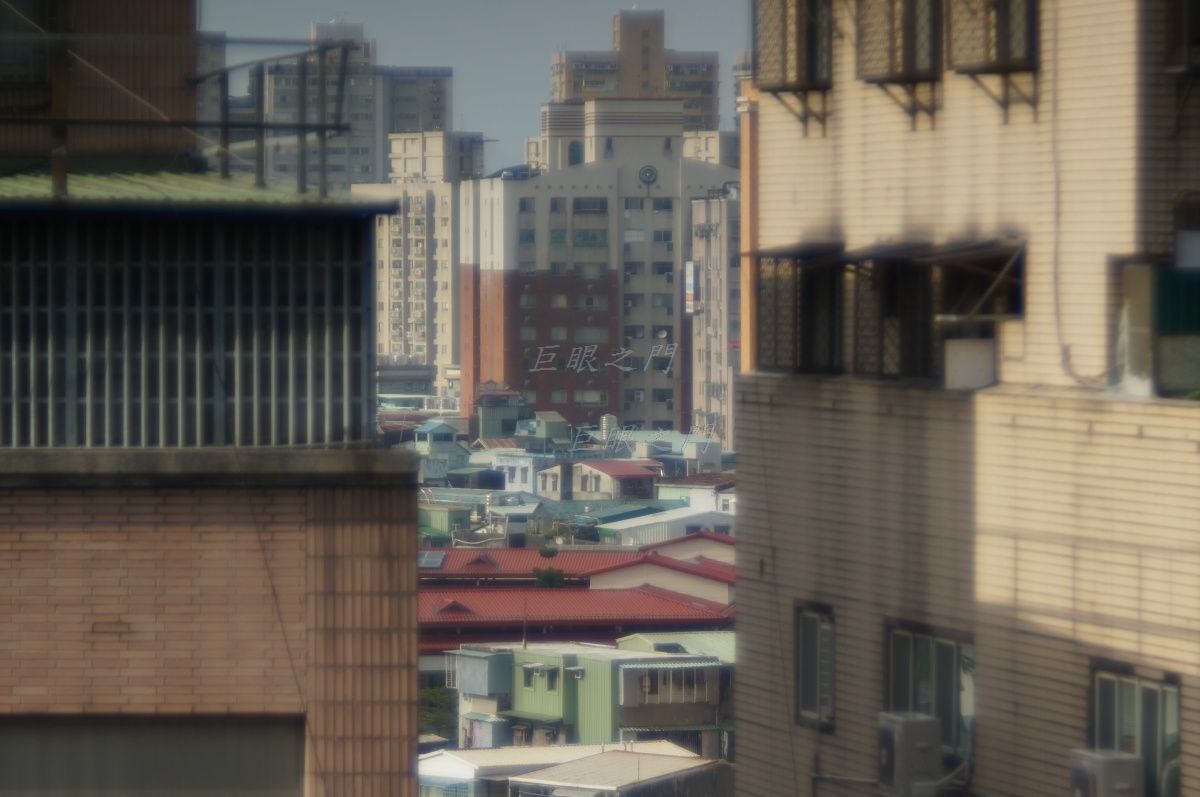

用 Sony NEX 6 機身，光圈全開拍的，有點糊，其實許多大光圈鏡都這樣。只有縮圖，沒有銳化。
內容

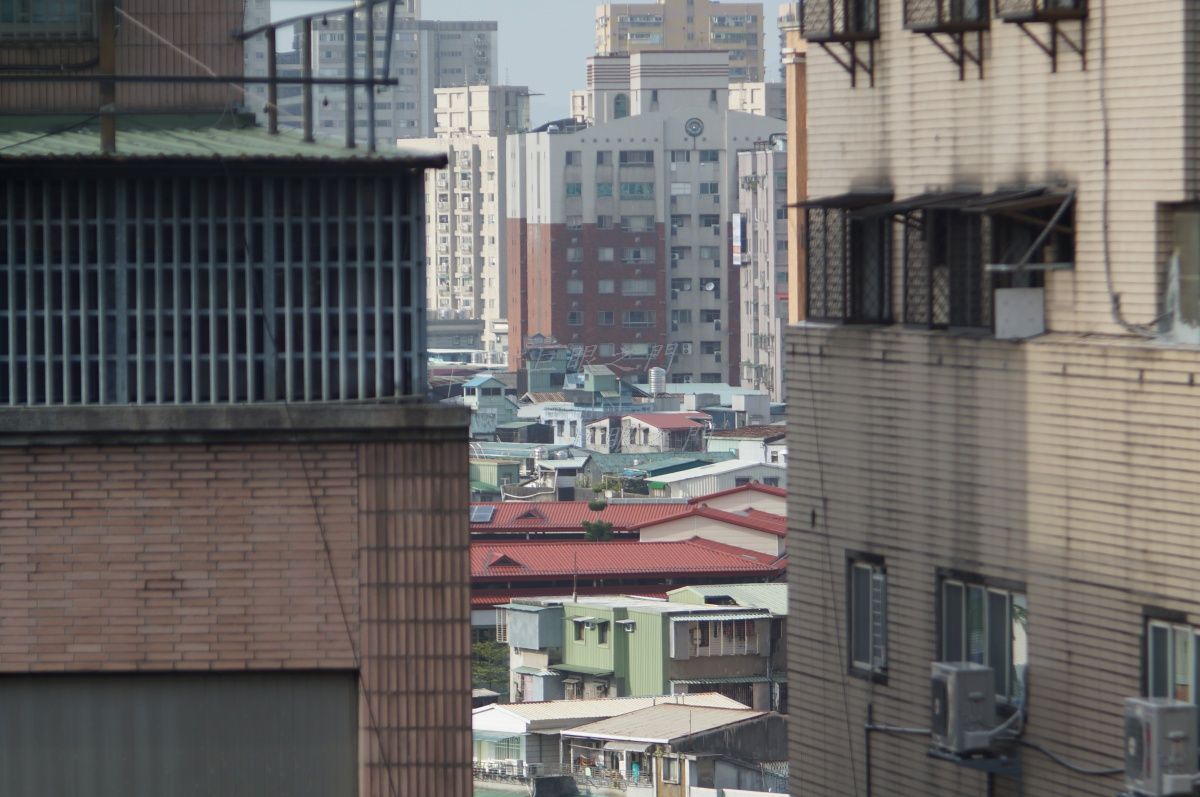

縮小一級光圈，好多了。投影鏡可以這樣已經不錯了。
