這隻以前改過 Pentax K 接環,這次要改 Nikon F 接環,目前改這種其實簡單,用市售的 DIY 接環就可以,但是還是要做護環。

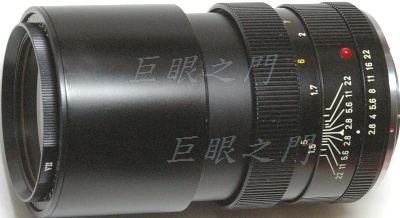

側面。

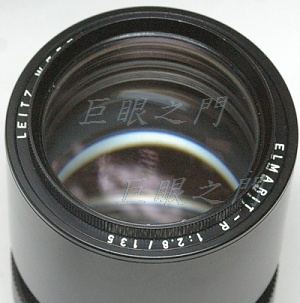

光學結構四群五片,算是 Sonnar 結構吧。

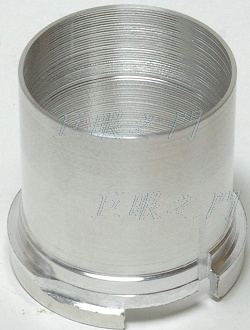

尾巴的接環沒什麼好介紹,主要是要車個護環,用鋁管車的,長度大約 38 ~ 39 mm 左右,內徑 34.5 mm,其他的配合裡面的結構來車,下方開口附近的缺口是要避過鏡頭的壓光圈桿。

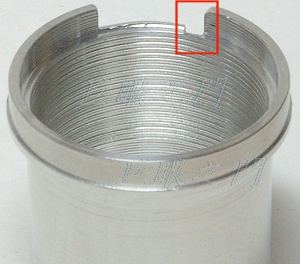

這裡要避過壓光圈桿,左方的開口是要避過壓光圈桿的移動。

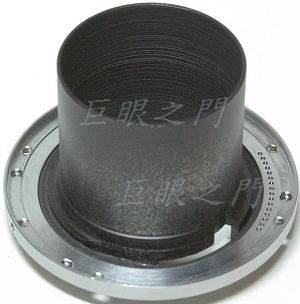

塗黑,鎖在新的接環內。
接環右方的一串是光圈定位鋼珠的凹孔。

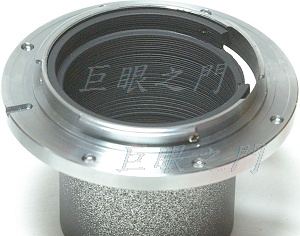

外側的狀態。
裝起來完工。
雖然只是做個護環,但是這種護環還真難弄,主要是外型有許多要打磨的,而且要用厚的鋁管慢慢車,小車床又車不快。

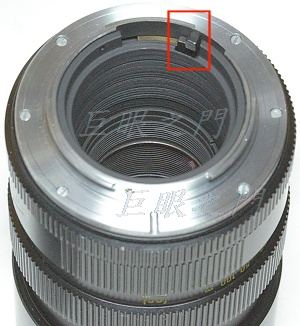

這個護環要注意的是紅框中的開口位置末端要配合最大光圈的位置,要剛好頂住,使光圈環不要轉超過最大光圈。
D.T. Tang 製作
