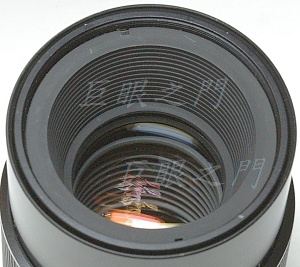

這隻是微距鏡，前面深深的凹入。

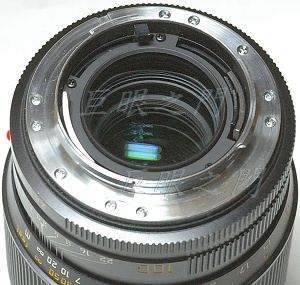

尾巴，這個尾巴比較詭異，一般的 Leica R 接環都是六隻螺絲，但是此鏡多了四隻。
鏡片結構是六群八片，最後兩片很厚的鏡片在對焦時是不動的，所以此鏡算是前組對焦的鏡片。不過最後兩片鏡片組合起來搞不好是沒有度數的，也就是組合後可能是沒有焦距的，作用應該是校正像差。

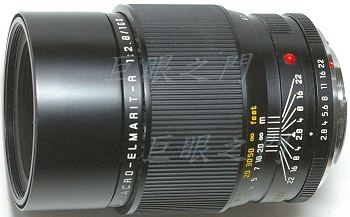

側面的外觀。
鏡尾的螺絲拆下來，長的是比一般多出來的四隻，為何要多幾隻？沒查到原因。

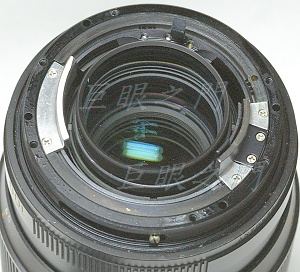

尾巴拆下後，結構沒什麼太大的不同。

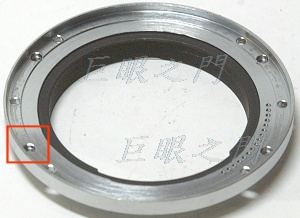

這是市售的 Leica R 轉 Nikon 用的接環，紅框裡面的凹孔終於知道作用了。這個凹孔共有四個，裝配時先將比一般鏡頭多出來的四隻螺絲鎖上，螺絲頭就剛好可以躲在這個接環的凹孔中。
這種 DIY 接環有個小問題，就是定位鋼珠的那個面稍微凹入的多了一些，大約過了 0.1-0.2 mm 左右，因而造成裝起來後，每一級的感覺變得不明顯，要把原來的定位鋼珠彈簧換成比較長的，那樣彈力會比較夠，每一級的感覺才會出來。

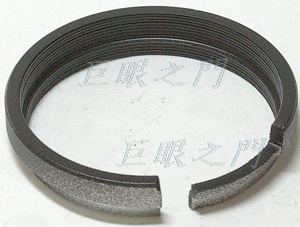

後鏡組不動的話就比較好辦了，車個短短的環黏在接環中就可以作為護環了。
黏起來。

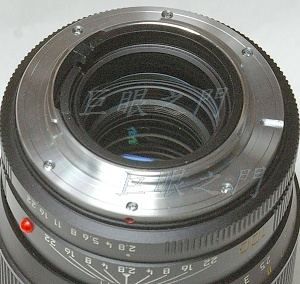

裝好就完工。
D.T. Tang 製作
