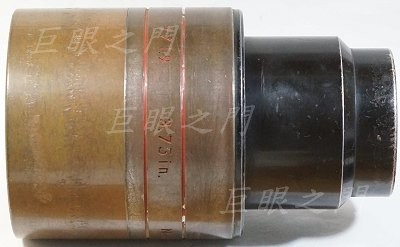

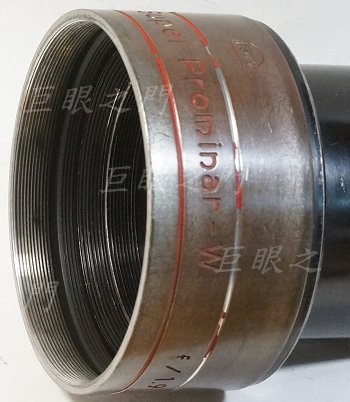

這是老電影放映鏡頭。
最前面一截可以轉下來,但是後面一截轉不動,反正就是拆不開,放棄。

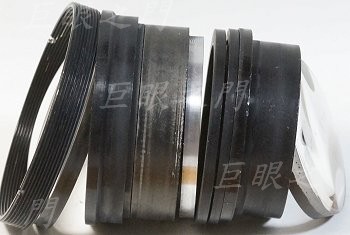

要改 Nikon F ,可以用 M52-M42 的對焦筒,後面加上 M42-Nikon F 的轉接環,但這裡要車掉一些,與原來的外觀比對一下可以估計這個位置內部大約還剩下 1 mm 的厚度,勉強了。
全鏡頭只有最前方一個鎖環,轉開後可以將整個鏡組拆下來,基本上是雙高斯的結構。但最後一片是雙凸鏡片,而且兩面的弧度非常接近,所以最好做記號免得裝反。不過這個老鏡頭比較好判斷,因為向著外面的一面有些鍍膜磨損的痕跡。

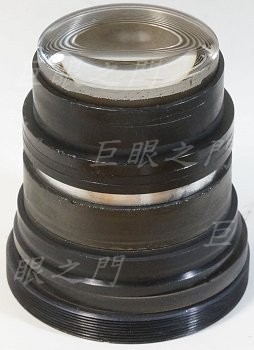

鏡片組躺下來。

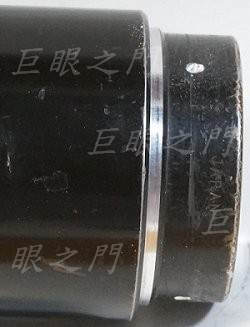

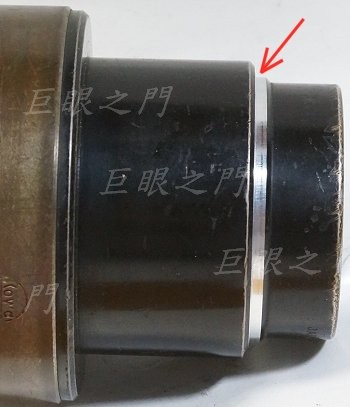

尾巴磨了小凹痕,要鎖上 M52 螺紋環以便與對焦筒結合。

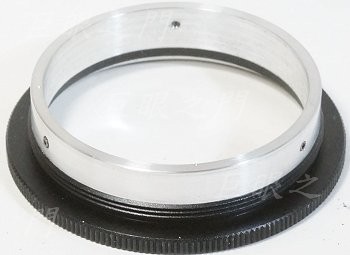

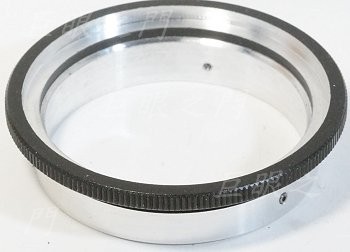

M52 螺紋環,後面黏上一節鋁環,在鋁環上鎖止付螺絲。M52 螺紋環前面要車掉一些,以便「套在」鏡尾外面,否則對不到無限遠。
另外一面。

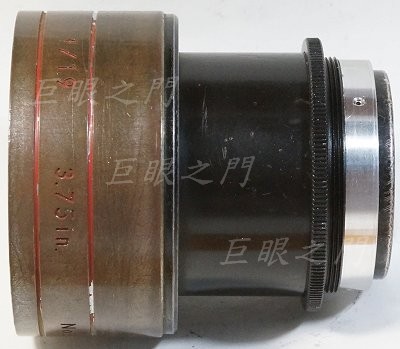

鎖上螺紋環。

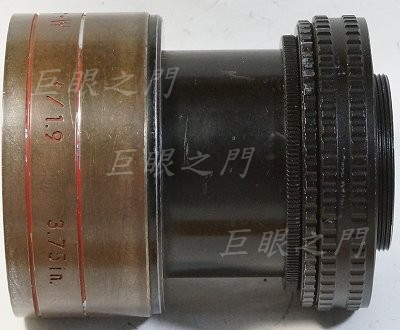

裝上對焦筒,這是舊的對焦筒,只是測試用。這隻鏡的鏡後距是 Nikon F 的尺寸,所以後面接什麼都可以,又稱為超級 M42。

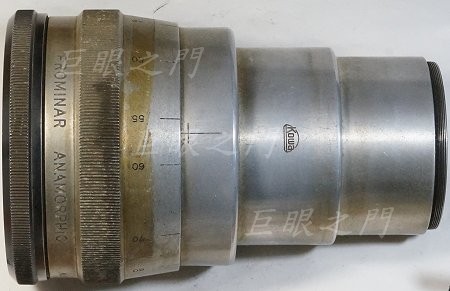

原本的鏡頭外面還有個寬螢幕復原的鏡頭,很大很重。拍攝的時候用這類鏡頭裝在鏡頭前面,橫向畫面會被壓縮,放映時用同樣的原理,再把橫向被壓縮的畫面恢復原來比例。鏡頭的左方有個有表尺的環,是調整焦距的,以英尺為單位;不過最遠只標示到 100 ft 。別忘了,這不是用於拍攝的,是用於將畫面在放映時復原的,所以不會放映到無限遠的距離。

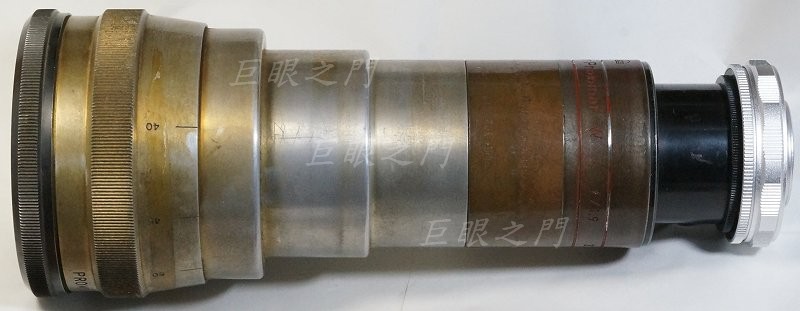

都裝起來的全貌。這個要裝還不好裝,因為螺紋有點細,而且鏡頭很重,裝拆時要把螺紋對好,否則會傷到螺紋。
看看這種鏡頭是如何運用的吧。以下這張圖是用 Sony A7R 拍的,這是鏡頭直接拍,沒有加上變形鏡頭,看起來似乎是中間清楚,邊緣並不是很好。這樣的品質似乎沒有德國造的金頭紅頭放映鏡頭來的好。
加上變形鏡頭之後同樣的畫面中可以得到兩邊橫向壓縮的照片。
如果轉到歪斜的角度,當然也可以得到歪斜的畫面。

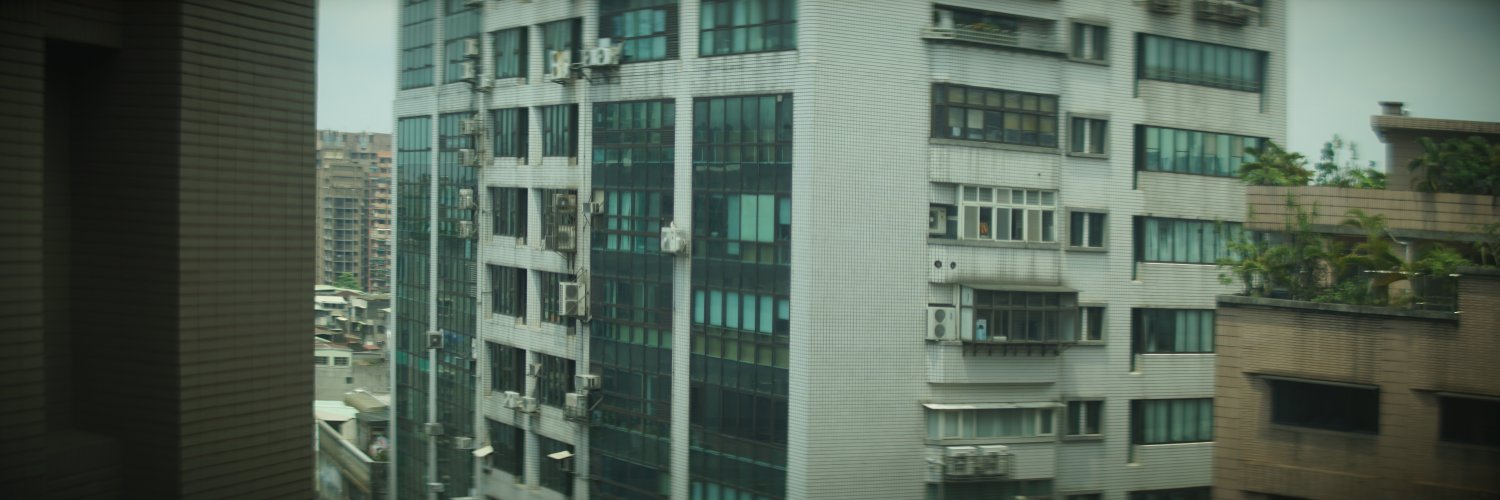

這隻鏡頭是 2X 的變形鏡頭,所以用軟體將圖片橫向放大兩倍,這樣就可以復原到原來正常的比例。如果用軟體壓縮,也可以將上下壓縮到 0.5 倍,那樣做可能較不會損失解析度。不過現代稍微高階的數位相機像素都很多,最後再壓縮一下應該都還好。不過這隻鏡頭似乎太老了,本來影像就不是那麼好,而且這個變形鏡說實在也不太清楚該怎麼調整,也許專家可以拍出比較好的照片。此外這隻變形鏡是放映用的,如果用來拍攝的設計應該不太一樣才對。
