Kowa Super Prominar 89mm f1.9 投影鏡改 Nikon F 接環(使用對焦筒)

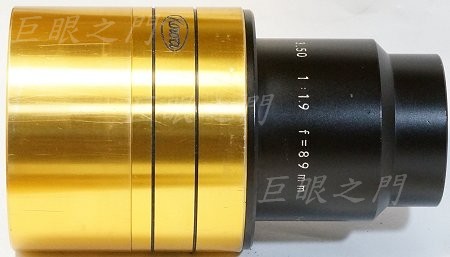

金光閃閃投影鏡，據說買才幾百元而已。

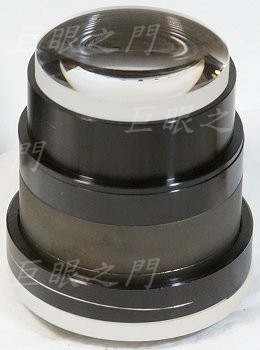

金色的遮光罩可以取下，前方有鎖環，鎖環取下就可以將鏡組取出。鏡組取出才能評估外殼厚度，也才能知道可以車多少。最上面鏡片外徑 37 mm ，這一段長度約 3.3 mm；下面黑色的一段 40 mm，長度約 13 mm： 再下面黑色外觀的鏡組是 43.5 mm ，長度約 20.7 mm。更下方的黑環沒有量，因為要車也不會車到那裡。

由鏡組的結構看起來，應該是中間鏡組為黏合鏡的 3 群 4 片，屬於 Hektor 結構。

這是外殼原來的外觀。

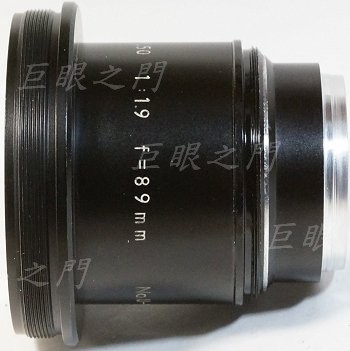

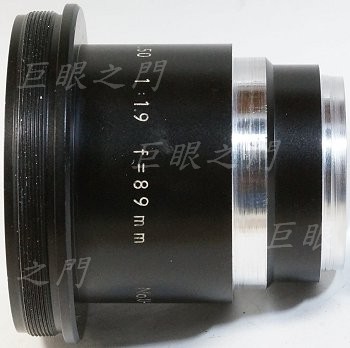

最後面外徑要車小一點，不然無法塞進 Nikon F 接環的內徑。左方車掉處，要黏上 M52 的螺紋環，要用鎖的也可以啦，但是那樣要車更小，剩下約 1 mm ，覺得太薄了，不宜。就黏上吧，有人批評說用黏的不好，其實用 AB 膠黏是夠牢靠的，要拆都很難。只是要黏之有道，不能亂黏，以不影響維修為原則。

有人會說直接車螺紋就好，其實不建議，因為那樣露鋁會磨損掉屑。

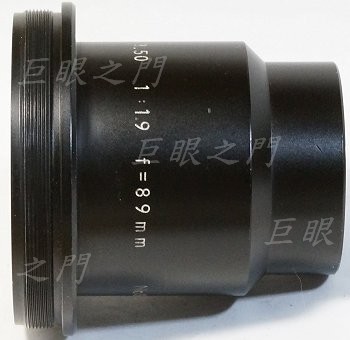

黏上 M52 螺紋環。

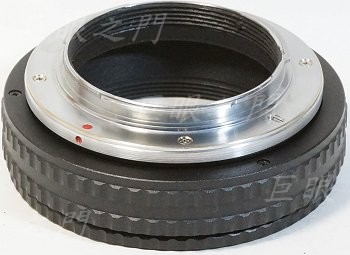

這是 M52-M42 的對焦筒，長度 17-31 mm ，這樣已經可對焦到大約 65 cm 了，夠近了。其實這個還有點麻煩，因為原來的鏡尾有點大，而且必須要「沉入」NF 接環內才能對到無限遠，因此不能在對焦筒的尾巴再去鎖上 NF 接環，那樣內徑太小了。於是在對焦筒與 NF 接環之間加了一片厚度 2.5 mm 的鋁環，對焦筒由內部鎖到鋁環上，而 NF 接環由外面鎖在鋁環上；再把原來 M42 螺紋車掉，車到內徑與 NF 接環內徑一致，或是大一點點。這樣對焦筒的後面就直接是 NF 接環，雖然哈克有做尾巴就直接是 NF 接環的對焦筒，但哈克的實在太貴了，鏡主說超過預算太多。

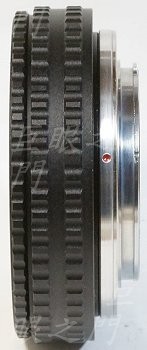

內徑處塗消光漆。

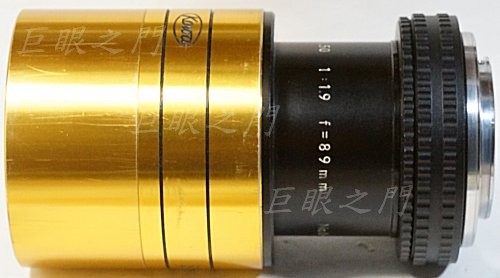

整個裝起來，完工。
