這隻以前處理過,那時是要加上腳架環,這次要改鏡,鏡主覺得還是用在全幅機上比較有道理,變焦鏡光圈到 2.8 的實在也不多啊。鏡主要改為 Sony α 接環,有點難度,差太多了,Konica 的法蘭距 40.5 mm,根本就短的離譜,Sony 是 44.5 mm ,差了不少,不過最後還是改出來了。

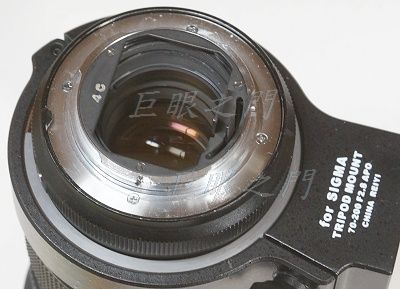

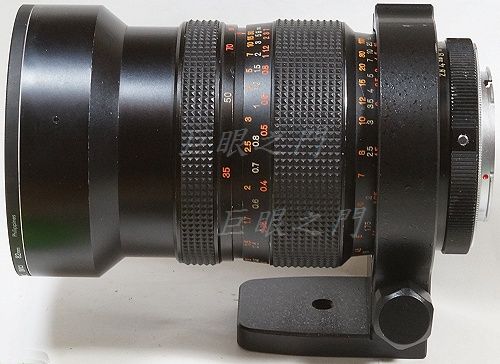

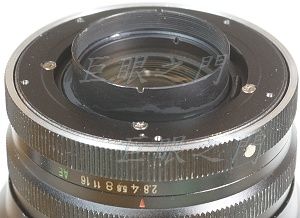

這是連著腳架環的外觀。

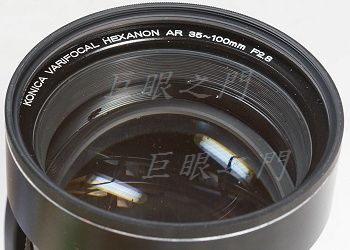

光學結構 10 群 15 片。
尾巴。

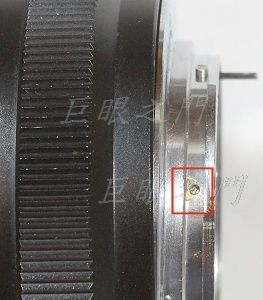

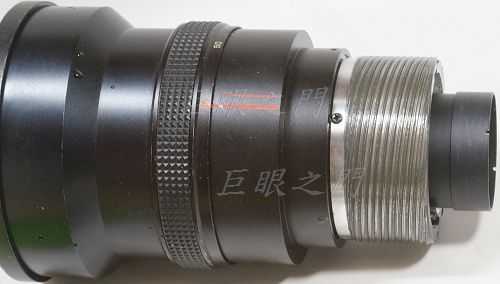

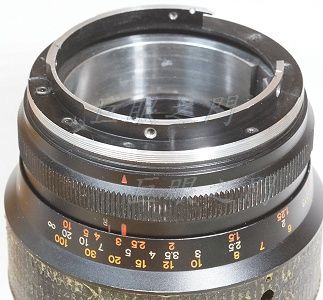

尾巴上的東西都要拆掉,護環的固定螺絲在側面這裡,也要拆掉。

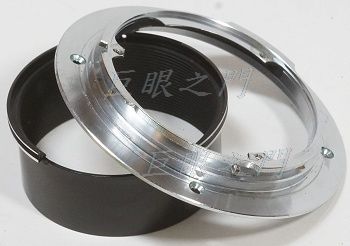

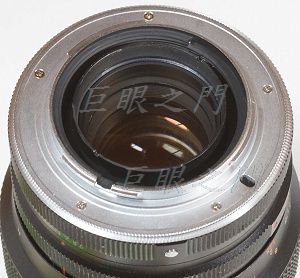

拆下來的尾巴接環。

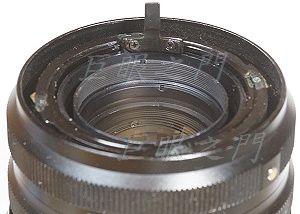

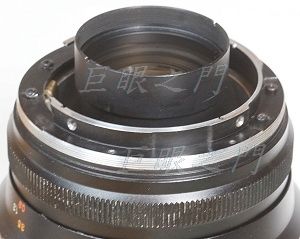

桿子是光圈連動桿,也要拆掉。
光圈連動機構有點麻煩了,有鋼珠環,不太容易改短。

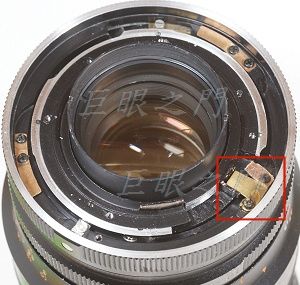

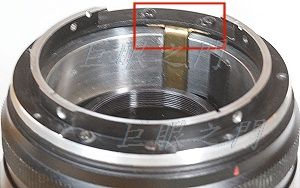

縫隙裡面這個是定位彈簧銅片,底下壓著鋼珠,所以拆得時候要小心。

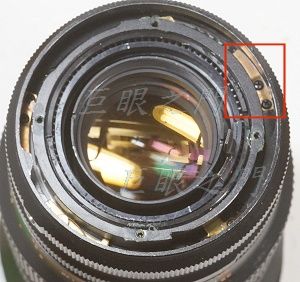

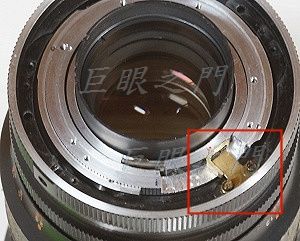

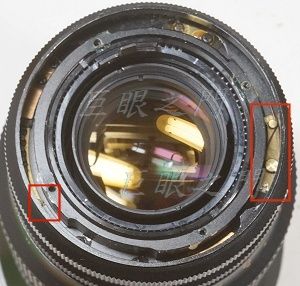

右方紅框中的機構是轉到光圈自動時鎖住光圈環的機構,改鏡的話當然就沒有用了。

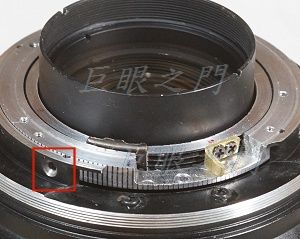

左方紅框中的位置有個柱狀的螺絲,不過圖中擋住看不到,與上面說的鎖住光圈環的機構都要拆掉光圈環才能轉下來。

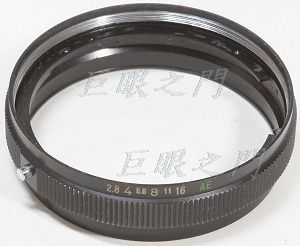

這個光圈環是轉下來的,不是一般的放上去而已。

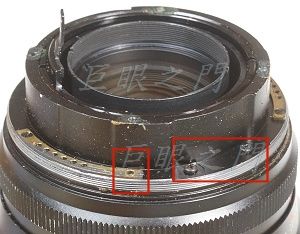

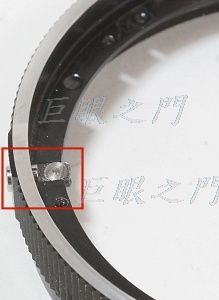

右方紅框中的螺絲是鎖住定位器的,左方紅框中則是原來鎖住柱狀螺絲的螺絲孔。
定位器有兩個,螺絲都拆掉就可以把尾巴整個轉出來。

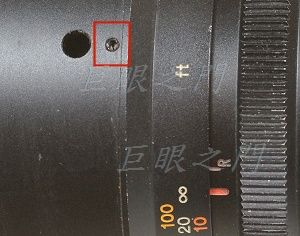

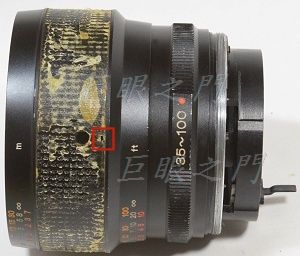

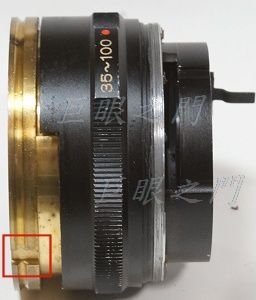

圖中對焦環的花紋橡皮已經拆下來,所以留著殘膠。紅框中有無限遠調整螺絲。
清乾淨之後拍的,這裡的螺絲孔就很清楚了。

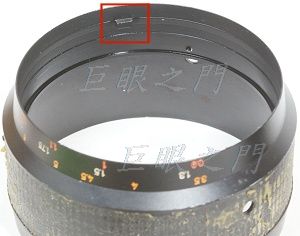

把對焦環轉動一下,裡面有個凸起要由紅框中的缺口向左抽出,這樣就可以把對焦環拆下。

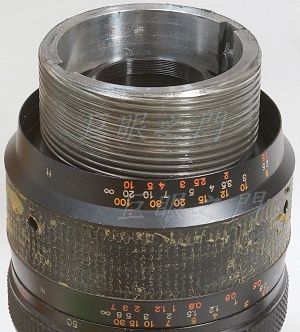

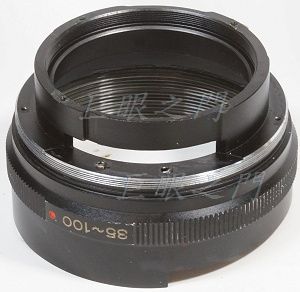

用了點暴力把光圈連動用的鋼珠環拆出來,黃銅的複螺紋外環也可以轉出來。圖中是剩下的尾巴,這個尾巴要改造,兩種接環差了 4 mm 左右,但是只有車掉 4 mm 不夠,因為車掉之後沒地方固定新的接環,於是車掉 7 mm ,除了差的 4 mm 之外,還要再車 3 mm 的寬裕度,以便在尾巴鎖一個厚度 3 mm 的環,這樣才有地方鎖新的接環。

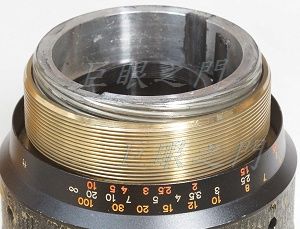

前面的鏡心,要好好保護好,複螺紋不能進灰塵,不然又要擦洗,變焦鏡要洗複螺紋可是很麻煩的。

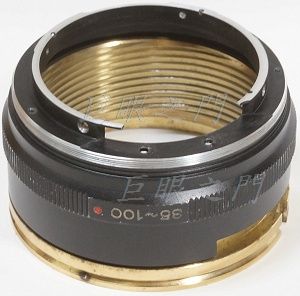

這是尾巴車好的外觀,車短了,車的時候要連著黃銅零件一起,否則無法夾,車完了再清理碎屑。

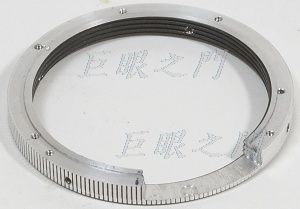

做了這個環要鎖在尾巴內緣,缺口是要留給光圈連動裝置用的。這個環是廢料堆裡面找的,內側有 M42 的螺紋。
裡面找了一節 M42 螺紋環,上面鎖了一片薄銅片,這是光圈連動的機構,要頂住鏡心的光圈機構。這片銅片鎖之前要把環磨薄一些,銅片要鎖在磨薄的位置,這樣才不會干涉螺紋的轉動。

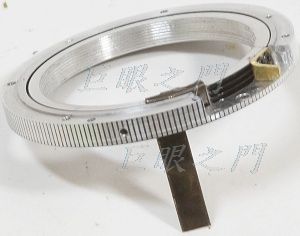

右側鎖了一片小銅片,凸出一些,要與光圈環上的機構連動,這樣內環的 M42 環可以在 M42 的螺紋中運行,外面的光圈環轉動時就帶動裡面的連動桿。
零件都做好了就可以裝配,最後測試成功後有些零件該塗黑的還要塗黑。
先把對焦環放上去。
對焦環內的凸起,要由後方的銅環上缺口穿出來。
把複螺紋外環轉上去,要先測試轉上去的角度,否則最後無限遠不好調整。
把銅環轉上去,再把對焦環的凸起對正銅環缺口放到正確的位置,無限遠螺絲先不鎖。
尾巴轉上去,角度也要測試,否則無限遠會有問題,轉到差不多可以對到無限遠的位置後,可以把對焦環上無限遠的螺絲先輕輕鎖上。
定位器裝上,外面的螺絲也鎖好,這時尾巴已經不能轉動了。
後鏡組可以裝上,最後再裝也可以。

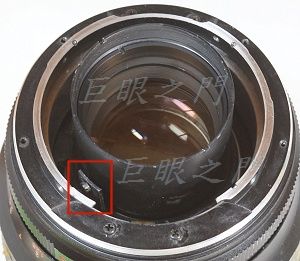

紅框中就是鏡心中控制光圈的桿子,做的光圈連動機構就是壓住這個凸起。
把 M42 螺紋環由側面紅框中的螺絲孔鎖起來,螺絲孔要在加工過程中加工好,再清洗乾淨才能裝起來。
光圈環轉上去,原來的連動銅片鎖上就可以控制光圈了。

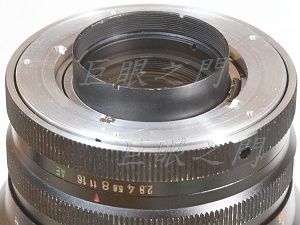

後面再鎖一個厚度 3 mm 的厚環,要鎖接環用。
鎖上接環,測試調整無限遠,都沒問題。

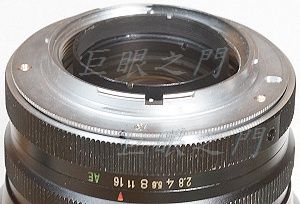

最後整修,這個鎖住自動光圈功能的按鈕機構只能把他黏死。
因為還是會轉的超過 f16 ,所以多鎖了一片銅片擋住,這樣就只能在 2.8-16 之間轉動。其他的光圈定位鋼珠的彈簧片裝置也都鎖回去。
最後會露出來部份都要噴黑。
鎖上接環,這樣鎖起來其實鏡頭內部與外部之間沒什麼大縫隙,所以原來的護環用不到。
還要調整無限遠,所以花紋橡皮還不能貼上。
調整好無限遠,就可以把花紋橡皮貼上了。

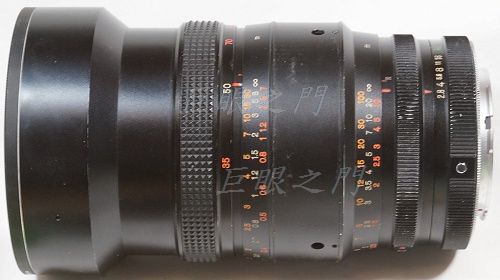

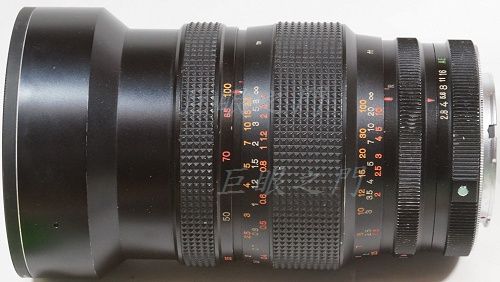

再把腳架環裝上,完工。
這個鏡能改 M42 或是其他的嗎?應該可以,只要尾巴的厚環用薄一點的還可以,但最好不要少於 2 mm,改 Nikon 可能就不夠了,但要看實際狀況,因為有些鏡組也許可以調整的空間比較大。
