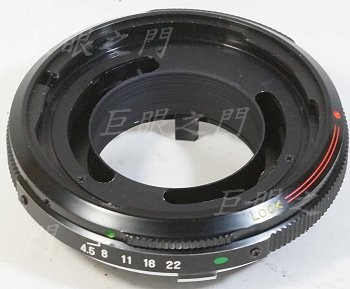

Komura 老鏡的轉接環,側面的光圈值很詭異,為何是這樣的數值?不管了,反正要改掉。

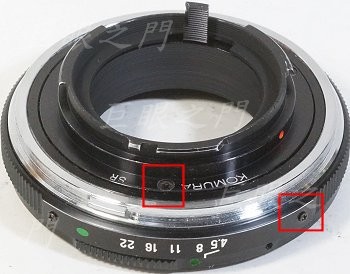

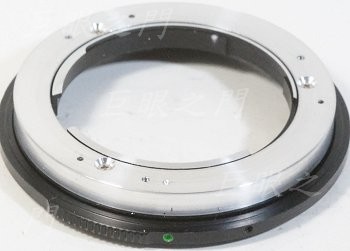

另外一面,左方紅框中的螺絲要拆掉,週邊有三支。右方套環外的螺絲有好幾個都要拆掉。
前面內側的蓋版可以拆除,拆除後裡面的狀態。

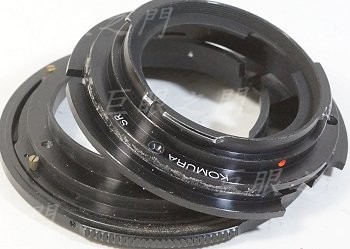

另外一個角度,側面的螺絲也都要拆掉才能把整個分解。

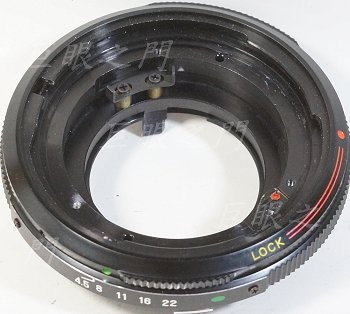

分解開來。

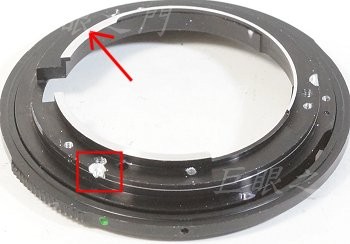

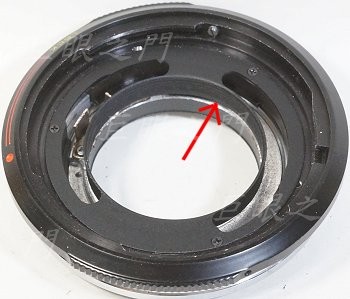

只有這個前面的零件機構要用,後面接環部分捨棄。箭頭處要車短,要車到 NF 接環裝上可以對到無限遠為準。紅框中銑掉處是要避過接環鎖下來的螺絲末端,不然會頂到。
車個鋁環套上,鎖起來。
車到可以對到無限遠,鎖上 NF 接環。如果不打算再繼續做機身連動機構,內側塗黑就可以使用了。
裝上鏡頭。這樣已經可以使用,但是鏡主說要製作與機身連動的開光圈機構。

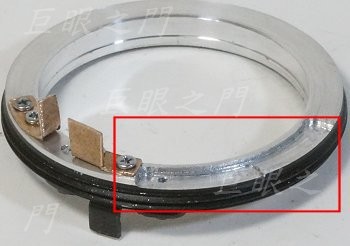

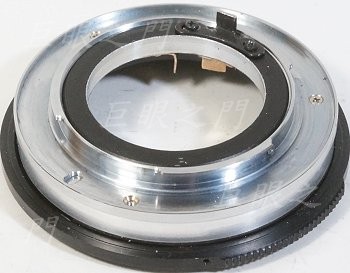

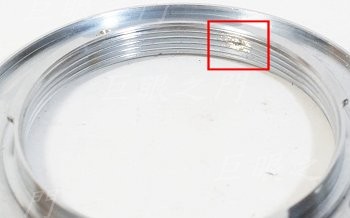

用外面有陽極的 M42 接環車修一下,剩下螺紋部分,鎖上銅片,銅片是要夾住鏡身的光圈連動機構。紅框中銑掉的是限制這個零件轉動角度用的。

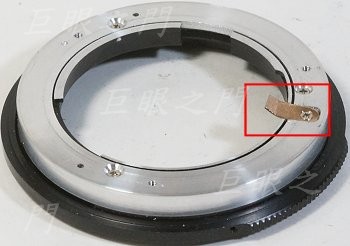

另外一面,鎖上凸出的金屬片,這是與機身連動用的桿子。

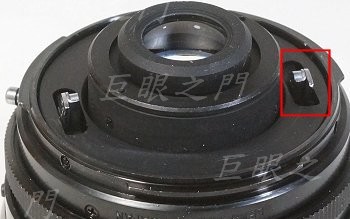

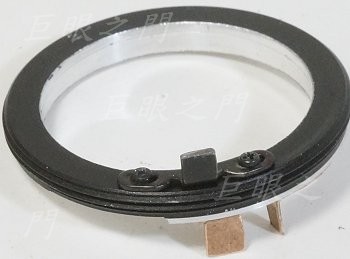

在適當的位置鎖上一片銅片,這是限制接環內的 M42 環連動機構角度用的。
把 M42 轉環轉入 NF 接環。這些凸起物的位置都要事先計畫好才行,也就是要先轉進去比對,然後在適當的位置做記號再施工。

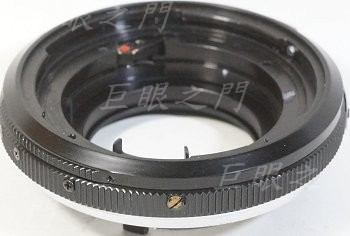

這裡有拆鏡定位用的螺絲,鎖緊了 M42 轉環就會轉不動,所以鎖緊後要把會頂住的部分磨掉。

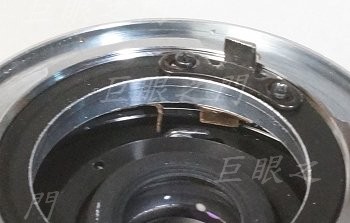

凸出的銅片卡在 M42 轉環銑掉的區域,轉環就只能在限制的範圍內轉動。

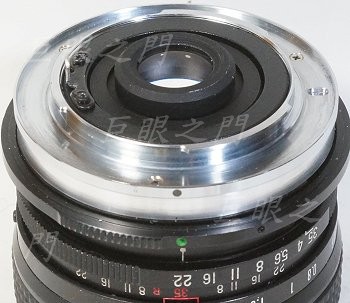

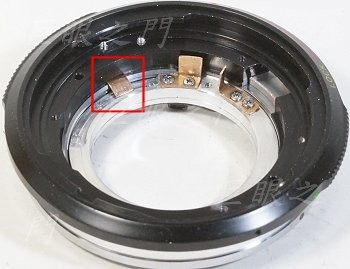

鏡頭中線在圖中上方,鏡尾的連動機構要夾住右方的光圈開闔機構,但不需要夾的剛好,跨在上面就可以了。

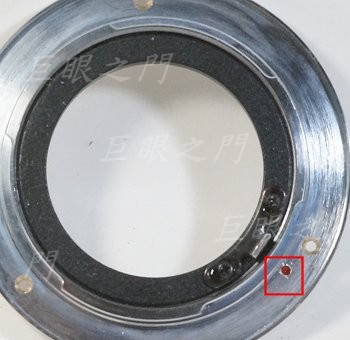

在適當的位置做了紅點,裝鏡頭時除了要把轉接環的紅點對正鏡身上的紅點外,連動桿也要對著這個紅點,這樣才能剛好卡住鏡身內的連動機構。
原來的檔板已經車短,箭頭處可以看到檔板與新的接環座子之間有些縫隙。裡面沒有塗黑的位置其實不會造成反光影響,因為裝上鏡頭後這些位置都會隱藏起來。
裝上鏡頭,鏡身的連動裝置要放在銅片之間卡住。

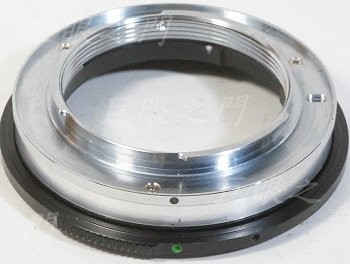

轉接環裝上鏡頭。

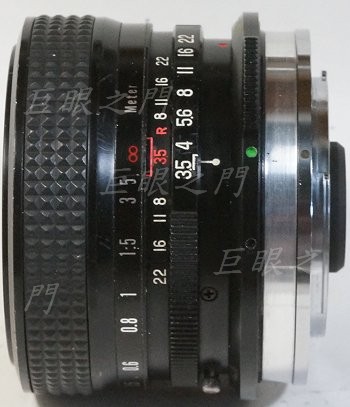

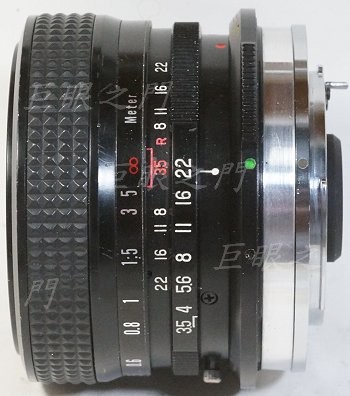

側面全貌。這個轉接環改到能用不難,但是做那個連動比較麻煩,要做好幾個零件,還要一直測試。
