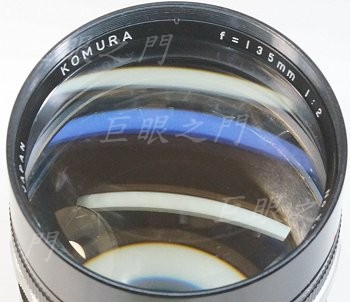

很老的鏡頭。

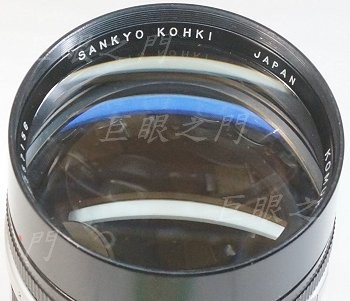

銘環的另一個角度，這些字是「三協光機」的意思。

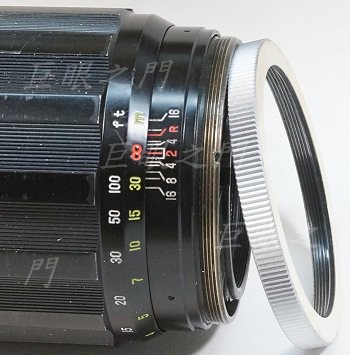

原來尾巴只有一個銅環，後面被磨掉了。

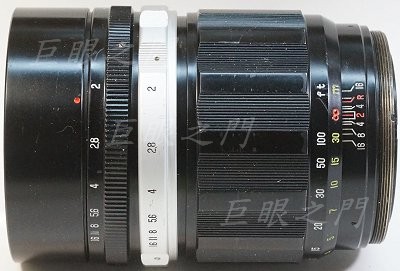

鏡身。

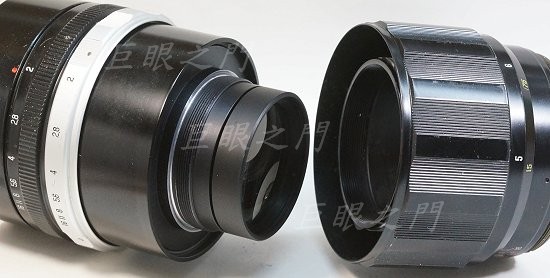

鏡組可以轉出來。

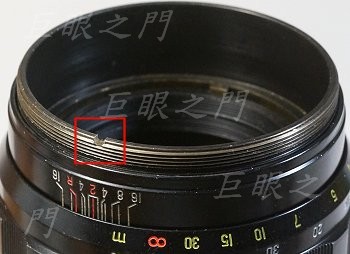

研究了一下，因為鏡主希望能改成 Nikon F 與 M42 交換使用，所以就做成鎖環形式的吧。這裡原來沒有缺口，磨個缺口做為定位用。

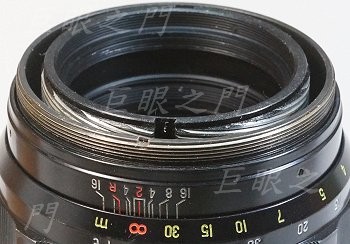

對到無限遠時，裡面的複螺紋還會凸出，所以做鎖環也要配合這個形狀。當然把複螺紋環凸出部分車掉也可以，但是車那個很麻煩，碎屑進去又要清理，還要大拆，算了。

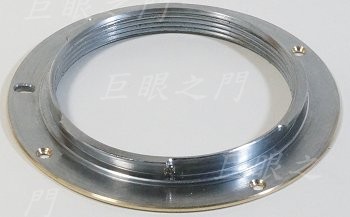

鏡主想做成 Nikon 與 M42 都能用，因此要做兩個接環。要利用原來的銅環鎖住，但是鏡尾雖然大，但是銅環要鎖住接環，接環的外徑就不能太大。NF 接環的外徑稍微大了一點，如果依據 NF 的接環外徑來做，銅環鎖住的寬度似乎有點小。於是把 NF 接環的外徑先車小，把原來凸緣的一圈車掉就好。

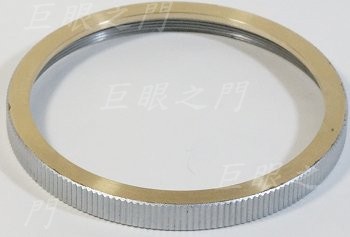

然後把原來銅環的內徑車到 NF 接環可以穿過去。

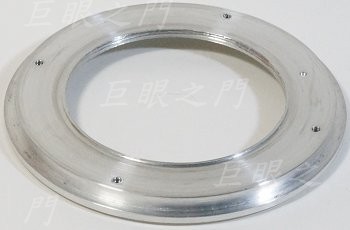

做個鋁環，外徑與鏡尾一樣大，要鎖銅環的位置當然要與 NF 接環外徑一樣。也就是鋁環的外面有個凸緣，凸緣就是用銅環鎖住的部分。

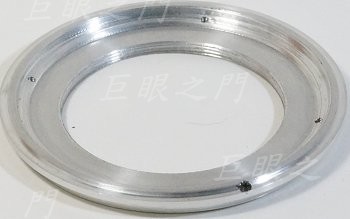

另外一面，黑色的位置是一隻小螺絲，要卡在鏡尾的缺口中做為定位用。中間凹入的部分是要配合鏡尾凸出的尺寸。

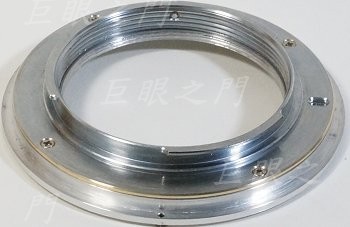

鎖上 NF 接環。底下的鋁環因為會與銅環摩擦，所以還要去做陽極。

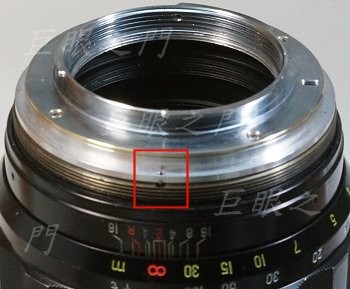

裝的時候先把尾巴放上去，小螺絲對準鏡身缺口。

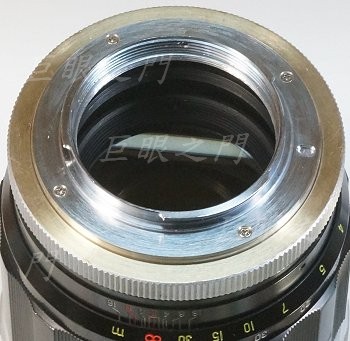

鎖上銅環。

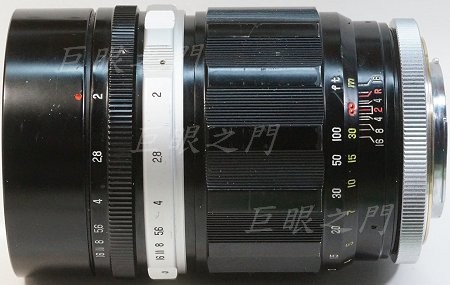

側面全貌。

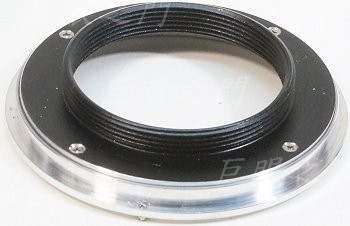

M42 接環也是類似做法，只是厚度不一樣。

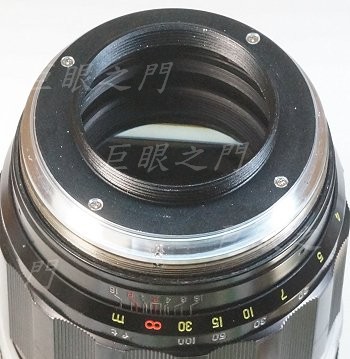

先把接環放上去。

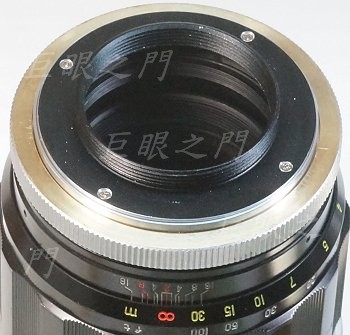

鎖上銅環。

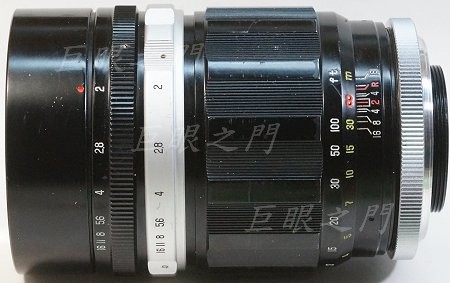

側面全貌。換的時候就是轉開銅環換尾巴，再把銅環鎖上就好。
A7R 測試一下，最大光圈 f2，與預期差不多，週邊不太好。
縮到 4，有改善。
縮到 8 ，算是不錯了。
| D.T. Tang 製作 |
