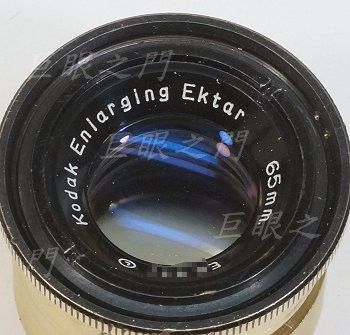

很奇特的鏡頭,看起來是放大用鏡頭,可是卻沒有光圈,既然是放大頭,就算是投影鏡吧。原來沒有光圈,只好種光圈。

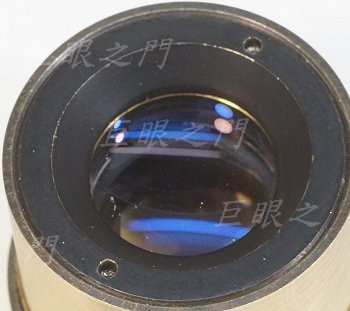

後方。

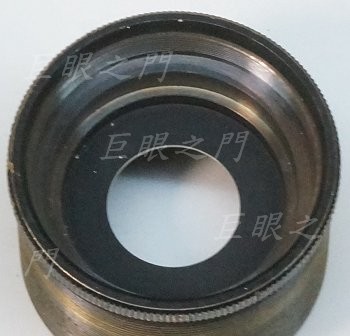

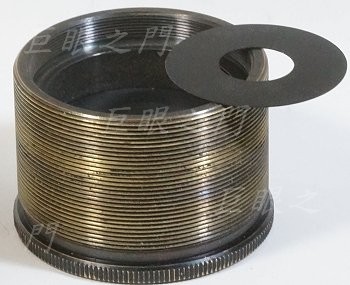

前後鏡組都轉出來,裡面竟然有個檔板,把光圈縮小一兩級吧。
這才是原來的外觀,裡面的檔板取出。

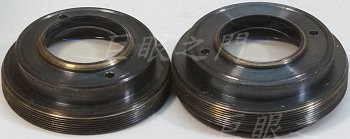

前後鏡組,看起來是雙高斯。

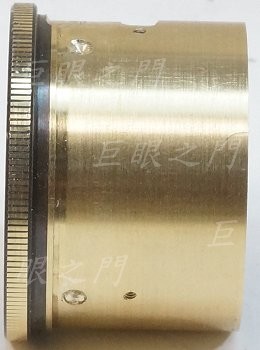

配合 M42 接環的尺寸,外面的螺紋車掉,車到可以將 M42 的螺紋環裝上。外殼黑色部分是原有的,此部分不車,這樣可以做為 M42 接環的定位處,頂到底鎖住。

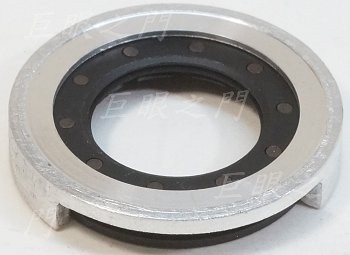

由淘寶青同科技買了光圈組件,內徑 16 mm 外徑 26 mm 厚度 4.7 mm 。因為裡面空間有限,光圈組件不好固定,所以外面車了鋁環,把光圈組件黏進去。

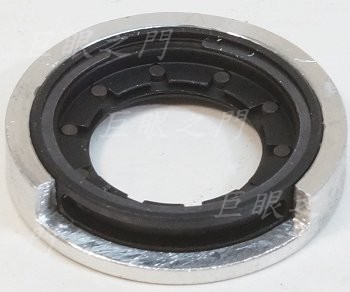

另外一面。

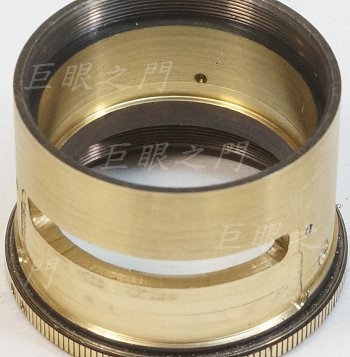

在外殼適當的區域開口,裡面車掉一些,這個尺寸要與光圈組件鋁殼的尺寸配合。
另外一面。

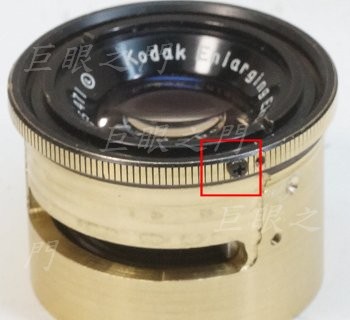

光圈組件裝進去,側面用紅框中的止付螺絲鎖住。

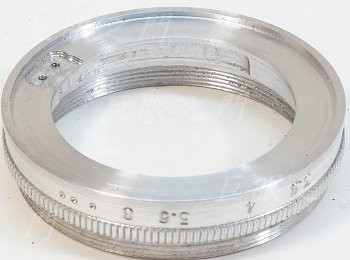

做了光圈環,前面做了 42 mm 的濾鏡螺紋;鏡主打算做 49 mm 的遮光罩鎖在外螺紋上,所以外面有 49 mm 的外螺紋。

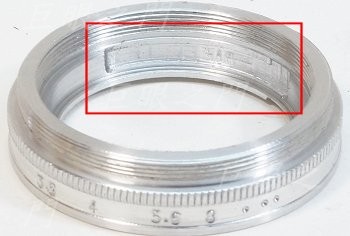

紅框處稍微挖掉一些,用處後面再描述。
另外一面。

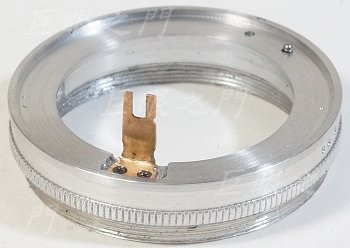

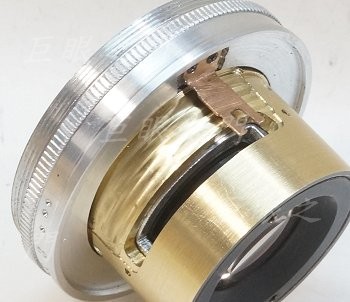

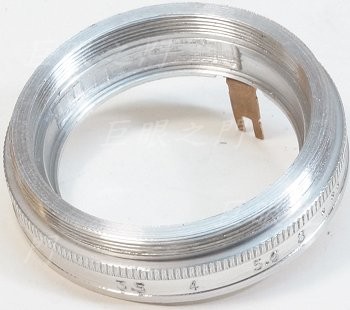

裝上連動機構,右上方是光圈定位鋼珠。
另外一面。

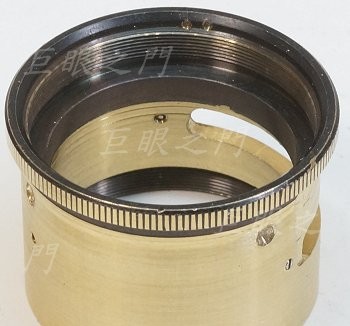

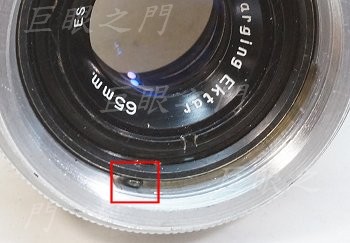

這裡鎖一個螺絲,用處是限制光圈環轉動範圍。
裝上光圈環。

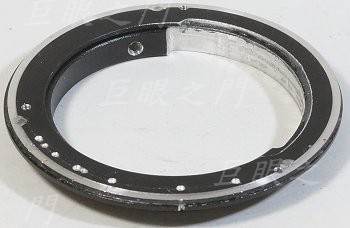

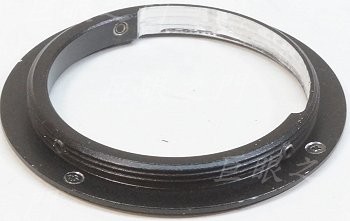

M42 接環,內側銑掉一區以便容納光圈連動機構。
另外一面,凹痕是光圈定位鋼珠的位置。

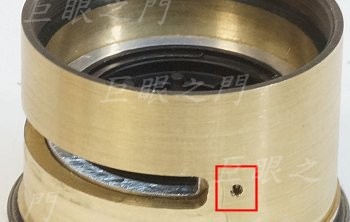

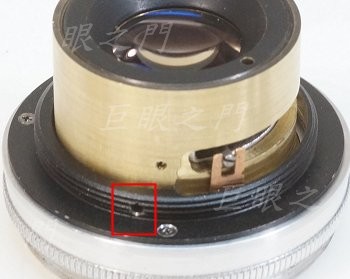

由此處鎖上止付螺絲,銅的外殼上要磨凹痕。
銅鏡身上的螺絲在光圈環銑掉區域運行,這樣可以轉光圈環把鏡身由對焦筒上拆下,否則沒有可以施力處。
裝上 25-55 mm ,M42-M42 的對焦筒以及 M42-NF 的轉接環。

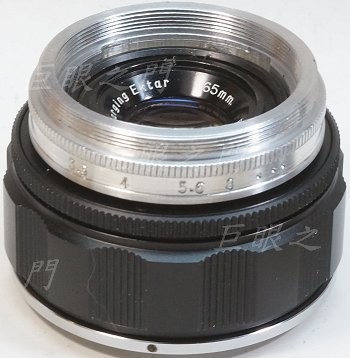

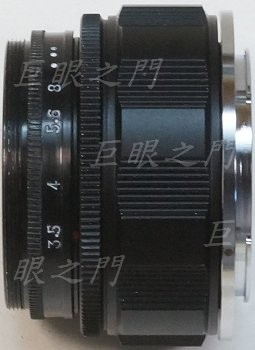

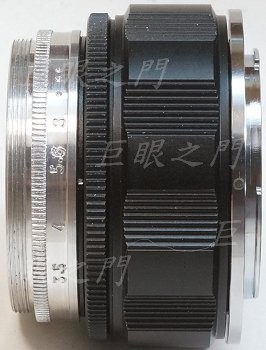

側面全貌,光圈環最後再去做陽極。
做完陽極後。
Sony A7R 測試一下,f 3.5 ,看起來還可以,稍微有點軟。
縮到 f 5.6,好多了。
縮到 f 11,邊緣更銳利些。
