Kodak Cine Ektar 63mm f2 Kodak S 接環維修

您是2012/05/31起第 位光臨本網頁的改鏡迷

這隻是大光圈電影鏡,對焦環很緊,可能要重新上油。

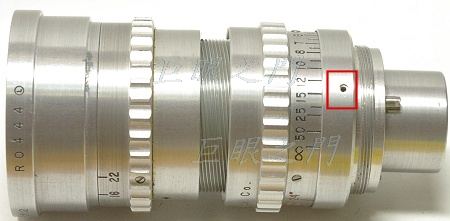

這裡這隻螺絲要拆開,拆開後對焦環就可以一直轉,轉到前面的鏡心完全露出來,但是脫離時要注意對焦環以及鏡心的角度,要用簽字筆做記號,以免裝回時要試很久。

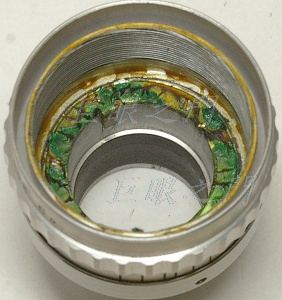

果然油乾了,而且裡面竟然還有一堆銅綠。

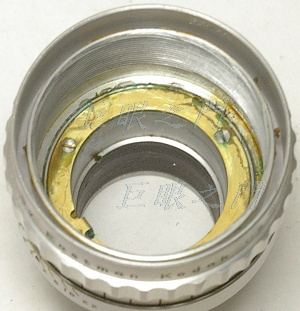

擦得差不多了,原來上面還有三隻螺絲,這個銅片其實是對焦定位器,螺絲拆開後可以把裡面的銅片取出清理。

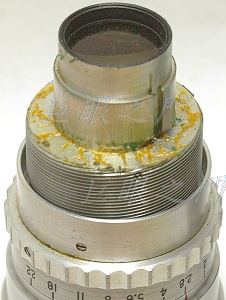

這是鏡心,也有些乾掉的油漬。


這個螺絲取下,頂住光圈環的鋁環就可以取下,螺絲有兩隻。

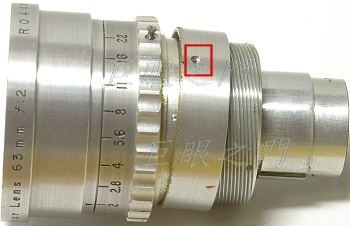

紅框左方凸出的螺絲是光圈環與內部光圈機構連動的螺絲。


都拆了,現在可以重新上油了。

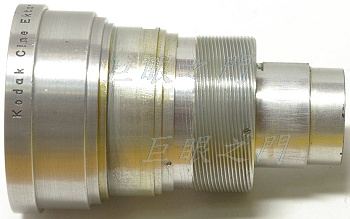

鏡組中間有嚴重入塵,本來想清理,但是拆到這裡就沒東西拆了,外面看得到的螺絲只有在複螺紋的邊緣有三隻小止付螺絲,但是不太敢拆,怕是固定裡面光圈機構角度的,萬一鬆了,角度變動,前面又拆不開調整,那就慘了。

前面的鏡組非常凹入,也沒有卡槽,不知要怎樣拆,研究半天還是投降,不過至少對焦環順多了。



D.T. Tang 製作
