Kodak Cine Ekton Lens 150mm f2.7 C 接環改 Hasselblad V接環(使用對焦筒)

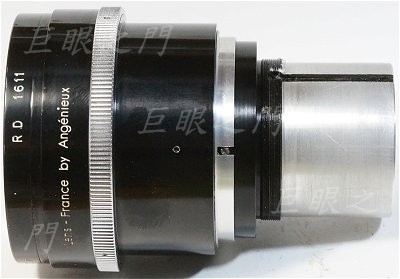

雖然濾鏡環上的標示是 Kodak lens ，但是也標示著 Angenieux ，應該是法國代工的吧。光學結構不明，但有人說是類似 Sonnar 結構。

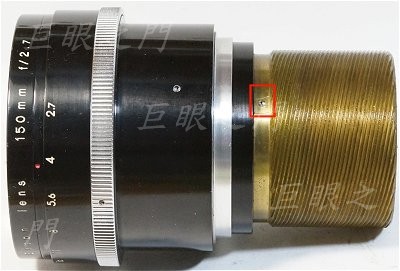

將光圈環轉到最近對焦，再把環上的止付螺絲轉鬆，轉到無限遠，再轉緊止付螺絲，再向近處轉，就可以將對焦環轉出來。裡面的複螺紋環上面有三隻小小的止付螺絲，鬆開後就可以將複螺紋部份也轉下來。

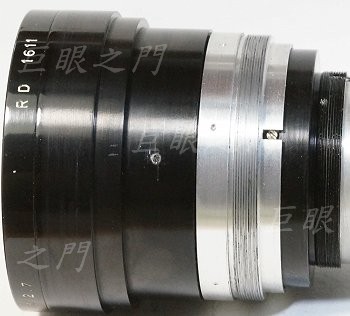

裡面的外觀。

評估了一下，似乎要用 65 mm 螺紋的對焦筒，有點大。但是光圈環外徑就很大了，無法用 58 mm 的對焦筒。光圈環拆出來研究一下，後面有螺紋，其實如果把光圈環外面車掉，應該可以用 58 mm 的對焦筒，但那樣光圈環似乎比較不牢靠，還是算了。

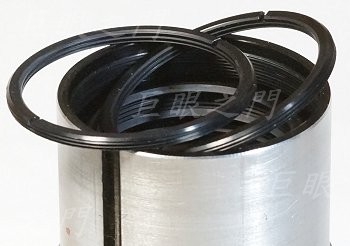

這個尾巴比較麻煩，很凸出，裝在哈蘇機一定會打鏡。後鏡組其實只有一片，但是用了兩個鎖環鎖住，很奇怪，需要這樣嗎？怕鏡片跑走？

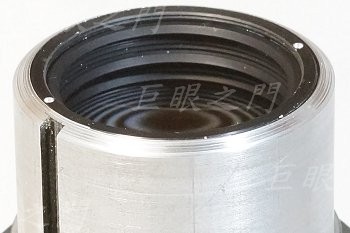

鏡片只有一片，但是外殼很厚，還有兩道光欄，幹嘛做這麼厚！去掉這些厚度其實不會打鏡。

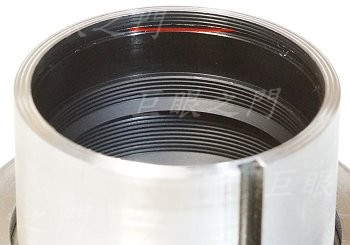

還有個麻煩，那個外殼還不能車短，車短也沒用，因為鎖環的螺紋只有到紅線處，底下沒有螺紋，外殼車短了就無法鎖鎖環，而且那個組件裡面有鏡片，也不宜用車床夾，怕把鏡片夾破。

原來的鎖環厚度 2.0 mm ，勉強車短了 0.8 mm 剩下 1.2 mm，車好了鎖回去。

有沒有辦法在短，其實可以，就是把鏡片後面的光欄設法磨掉，就不用鎖環，有外殼側面打止付螺絲，這樣一定不會打鏡，只是怕螺絲鬆了鏡片會掉出來，理論上加了螺絲膠風險也沒那麼大，但是如果沒必要這樣搞，還是不要的好。看看吧，也許可以避過，鏡主其實暫時是要用減焦鏡用在其他機身上，只要不會頂到減焦鏡的鏡片應該暫時沒有磨掉光欄的必要。

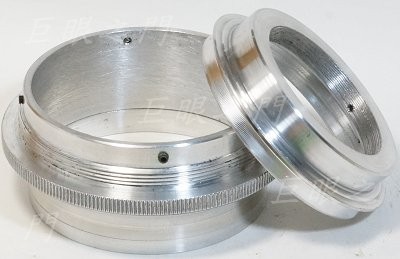

做了兩個零件，要鎖在尾巴上，後面再接對焦筒。本來做一個也可以，只是那樣螺紋的角度不能調整，如果光圈數值轉到機身下方，那很難用，所以還是做成可調整的。

用止付螺絲結合兩個零件，轉上鏡身。

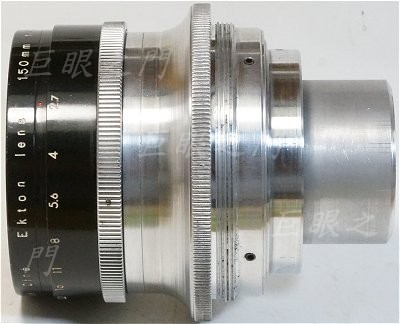

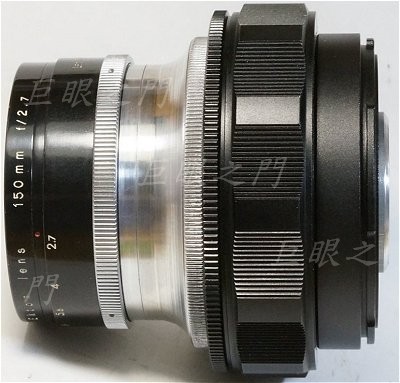

裝上鎰鋒的對焦筒，後面還凸出約 2.5 mm 左右。鋁的零件還要去做陽極染黑。

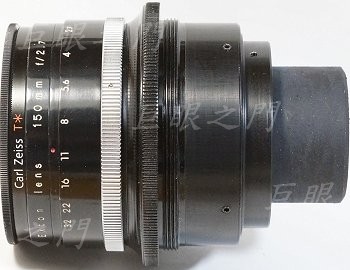

陽極後的外觀。

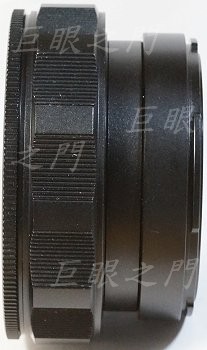

鏡主拿到後發現有個問題，對焦筒會有點頂到快門鈕，而且鏡主想在快門鈕上轉上一個飾品，這就傷腦筋了，一定會頂到啊，不過還好，這個鏡的鏡心還有後退空間，修改一下吧。把原來的哈蘇環與對焦筒之間加上一節延伸環，這樣哈蘇環與對焦筒之間有 20 mm 的空間，不會頂到了。

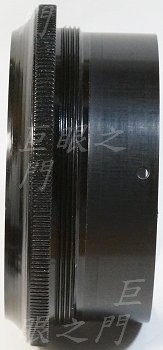

原來這一節的前面要車掉一些，後面要車掉，再做一節延伸的黏上。

裝回去，這樣整個鏡心就後退了。

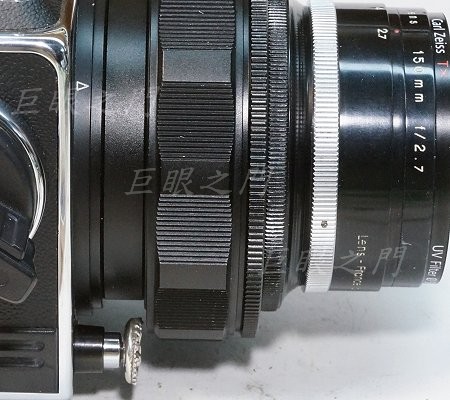

這樣就不會頂到飾品了。
