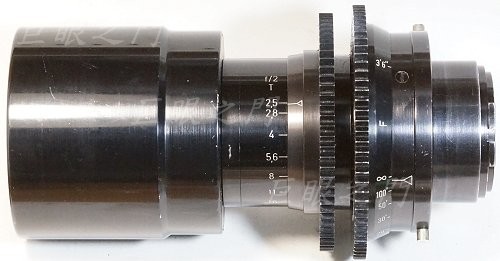

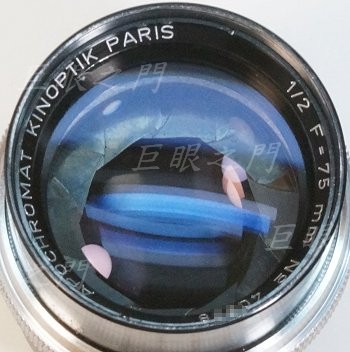

應該是老電影鏡,原來是什麼接環搞不清楚,不重要。
雖然號稱 f2 ,但是 T 光圈的標示是 2.5。光學結構沒查到。
前面是大大的遮光罩。
鏡主說要用哈克的套件來改,改為有連動的 LM 接環,這樣要把原來的對焦系統拆除。如果要用一般的對焦筒來改,其實也並不難。
這裡的螺絲要拆掉,裡面是對焦定位器。

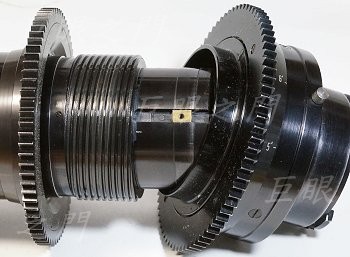

複螺紋轉開,銅片是對焦定位器。

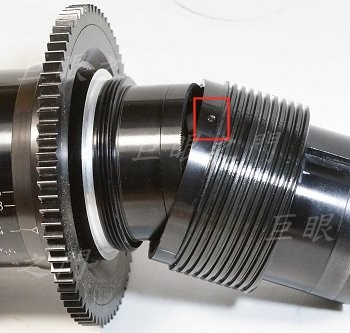

這裡的止付螺絲拆開就可以將後面的對焦系統取下,所以可以非破壞性改鏡。

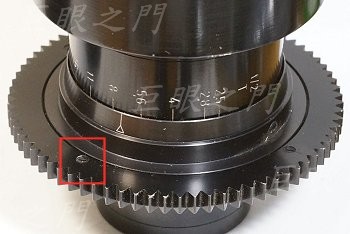

前面與電影機連動的齒輪機構是鎖上的,有四隻螺絲,可以拆除。
但原來的光圈環還是有點大。

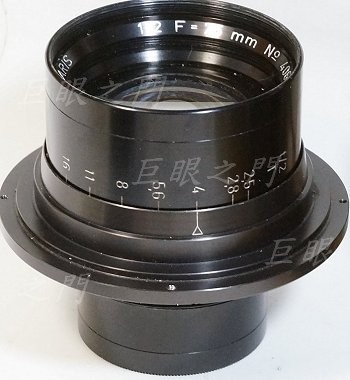

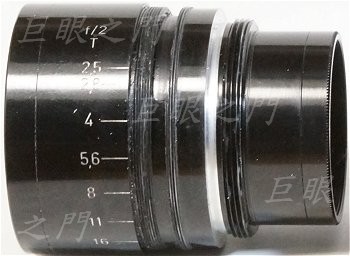

將光圈環上的連動螺絲取下,光圈環可以拆下,這是剩下的鏡心,本來光圈有點緊,原因是進油,但是前鏡組拆不開,只好算了。
這是哈克出品配合 Kinoptik 75 mm 電影鏡的套件。連動部份需要哈克自己修到準確。這個套件也不便宜,定價台幣 15000!

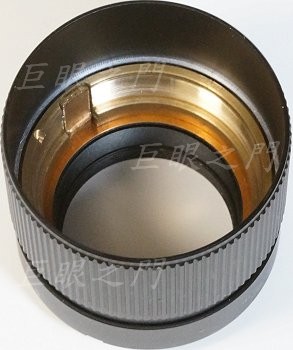

裡面的狀態。

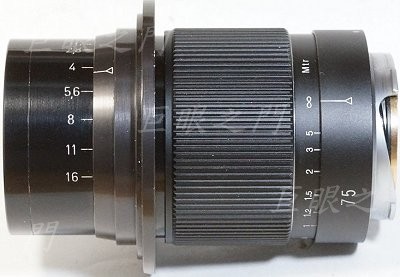

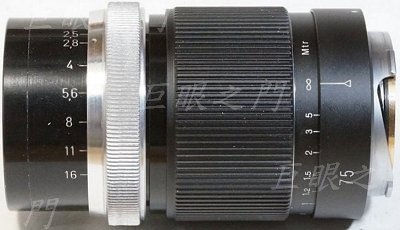

裝起來的狀態,但光圈環太大了,很不搭,要重新做。

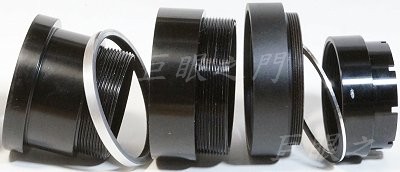

解說一下哈克套件的用法,這是經過哈克同意的。除了外殼之外,裡面有 6 個零件。由左方起算,代號為 1、2、3、4、5、6。

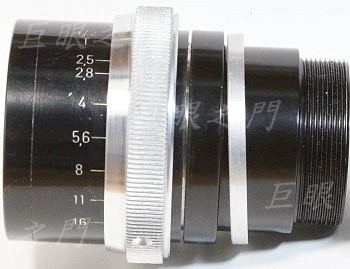

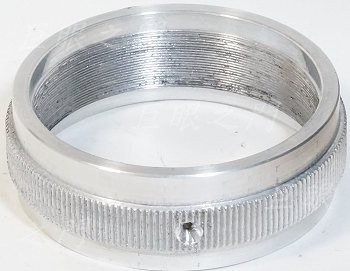

這是重新做的光圈環,先把兩端留長些,最後用不到的部份再車掉,這樣製作時比較方便。

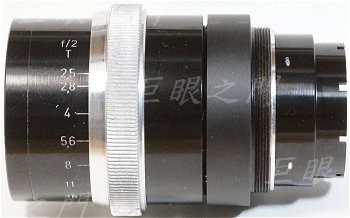

光圈環右方不需要太長,最後車掉了一些。後面依次裝上哈克 1、2 兩個零件,2 號的是墊環,厚度約 3.4 mm 。
這是 3、4 號零件,這裡個零件有螺絲,轉鬆就變長,轉緊就變短,要墊在前面鏡身上的環與後面的鎖環之間,這樣就可以調整無限遠的位置。4 號零件上的螺紋是轉到外殼內的螺紋。
尾巴有缺口的是鎖環,把薄的墊環墊在 4 號零件與鎖環之間。

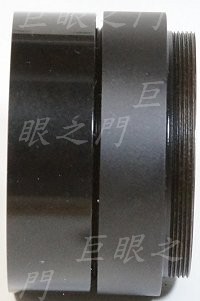

轉上外殼,完成。最後光圈環還要送去做陽極。
此時還要調整無限遠,就是調整 3、4 號零件的長度。

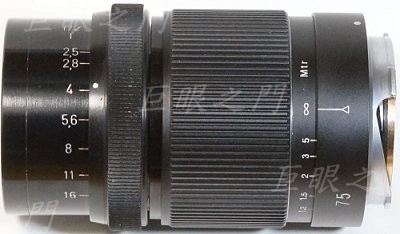

陽極完成後的外觀。
