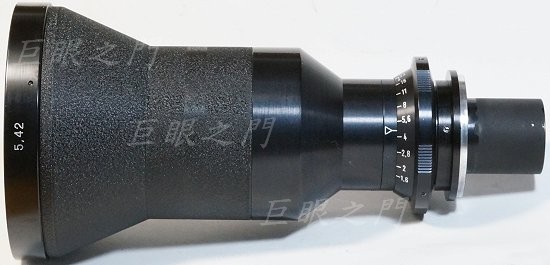

Kinoptik TEGEA 5mm f1.6 改 M4/3 接環(使用對焦筒)

令人肅然起敬的牌子，應該也有肅然起敬的價錢。但這隻像場其實很小，是否值得改來用見仁見智吧。光學結構不明，但應該是倒伽利略系統，前面應該是非常凹的鏡片很多片，後面應該是非常凸的鏡片很多片。

側面，原來不知道做什麼用途。

拿到時，光圈是壞的。尾巴環上的止付螺絲拆掉就可以將尾環拆除，光圈環上的止付螺絲鬆開可以把光圈環取下。裡面的光圈連動環上有卡環卡著，要取下。

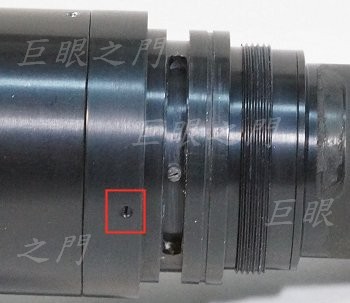

光圈連動環取下。紅框中的止付螺絲鬆開就可以將此環拆下。

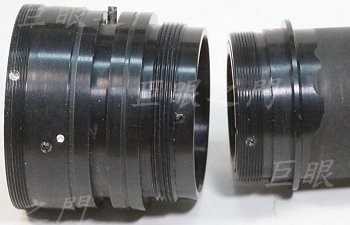

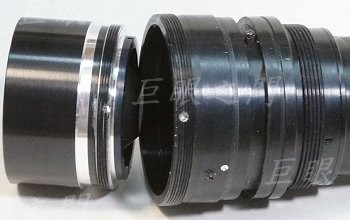

前面的止付螺絲鬆開，後面的鏡組就可以分離。

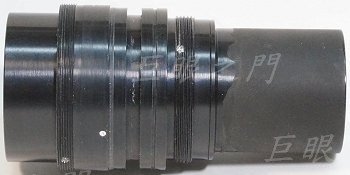

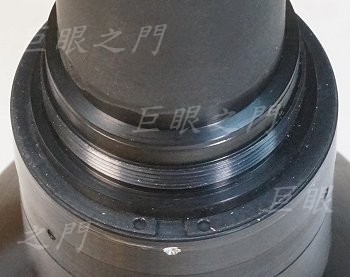

止付螺絲再鬆開，前面的鏡組可以轉出來。

後面的鏡組外面也有止付螺絲，鬆開後後鏡組也可以轉下來。

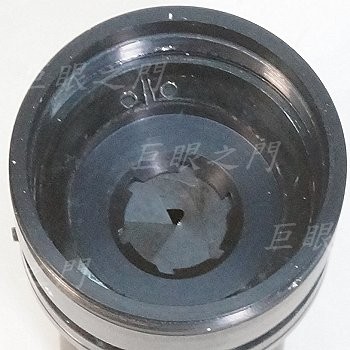

鏡片拆要幹嘛呢？修光圈啊。看起來光圈錯位，光圈組件也有卡環卡住。

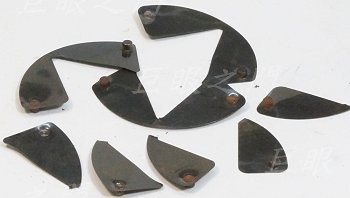

光圈拆出來一看，傻眼，六片斷了三片。放棄吧，這個無法修，重做也沒那麼容易。

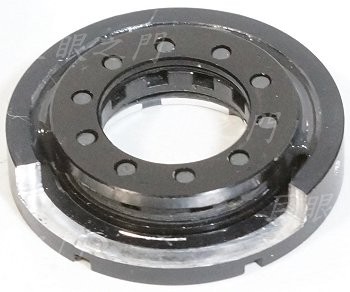

去跟淘寶專做光圈組件的「青分色」買了小光圈組，內徑 12 mm ，外徑 20 mm ，厚度 5 mm ，差不多啦，只要內徑夠大，可以裝進去就好。裡面的光圈組用 AB 膠黏在原來的光圈組件中，原來光圈組件側面有一區要銑掉，以避過光圈連桿。當然上下位置也要算好，光圈連桿要能由原來側面的開槽中伸出來。原來光圈應該在某些光圈下是三角形的，現在變成都正圓形的。

原來的連動螺絲不夠長，重新用長螺絲將螺絲頭車小。

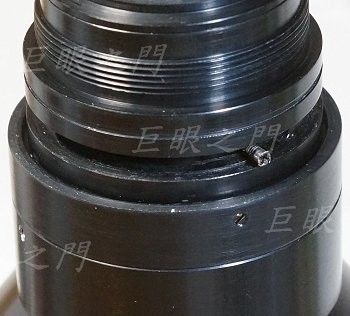

裝回去，這樣就可以連動了。

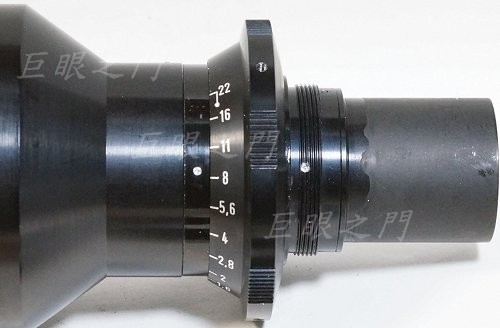

都照原來裝回去，但是原來對光圈值的環，在拆的時候因為螺絲被前一手的人拆壞了，拆不出來，只好磨掉，磨的時候外觀不慎磨了痕跡，所以重新做了一個環。

原來的光圈是等距的，新的光圈是不等距的，所以原來的光圈值數值其實是不對的，而且只能轉到約 16 的位置，不要用暴力轉，不過將就吧。

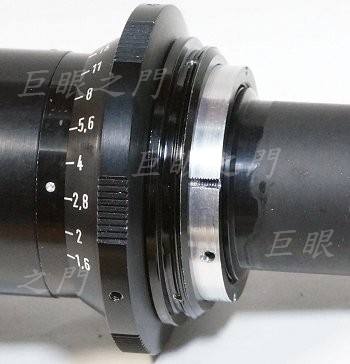

後面的尾環車修一下，車到可以裝上 M42 接環。再用止付螺絲鎖住。

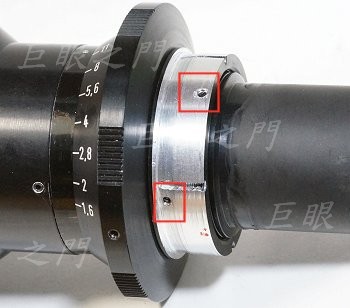

用止付螺絲鎖上 M42 接環。

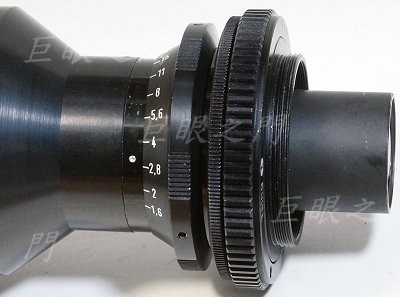

裝上 M42-42 長度 12-19 mm 的對焦筒。現在的法蘭距是標準 M42 的法蘭距。因為鏡主說要裝在 M4/3 以及 Nikon 1 的機身上使用，這樣後面接任何無反的轉接環都可以了。

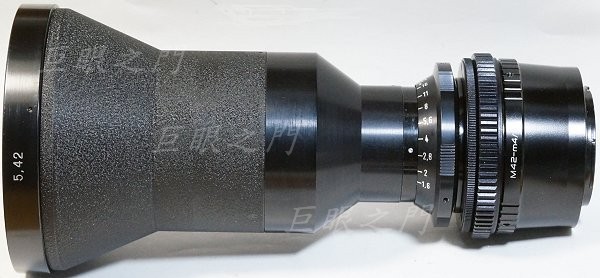

全貌。後面長些其實還有個原因，此鏡前面非常重，裝在機身上轉對焦筒其實因為力矩的關係根本轉不動的，硬轉對焦筒也容易壞。所以實際拍攝要用一隻手指托住鏡頭前面才能轉，但對焦筒太接近機身的話不太好操作，所以這樣操作比較可行。反正將就吧，這個鏡頭其實像場很小，應該也不會常用，就是感覺起來玩過老 K 而已。說實在的，不很建議改這種小像場的，因為實際上並不好用。

拍出來如何？其實真的不怎樣。用 Lumix G1 拍的，最大光圈，只縮圖，無銳化。在 M4/3 上面都只有一小圈了，用 Nikon 1 應該會好些。解毒了嗎？鏡主是說有些方法可以使效果更好，等鏡主拿到練了功再來貼些作品吧。

隨便縮一些。

再縮一些。

最小光圈。
