Kinoptik APLANAT 500mm f5.6 改 Hasselblad V 接環(使用對焦筒)

好貴的鏡頭，不過這個應該只有兩片鏡片而已。

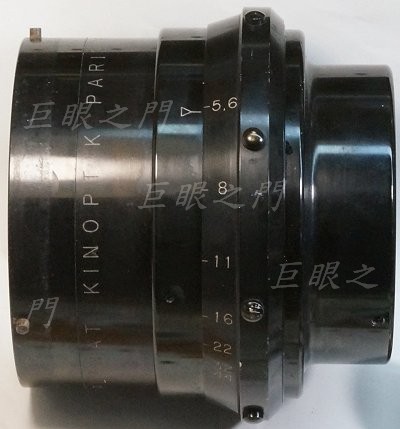

拿到時只有這一節，原來好像有尾巴，鏡主拆開了。

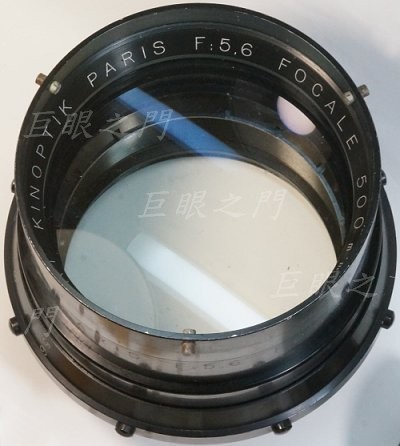

前面的鏡片部分可以轉下來，裡面的螺紋內竟然還有些白色的霉斑，鏡片也有些霉點，不過還好，不嚴重，都清掉了。

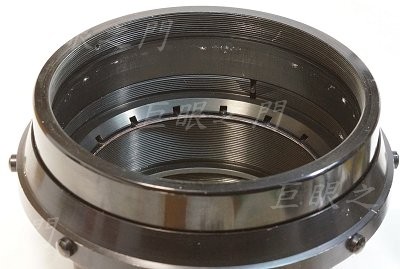

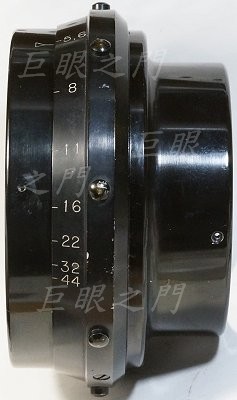

這一節右方內徑有螺紋，可以利用螺紋來鎖後面的鏡筒。筒身上原來也有鎖螺絲的孔洞。

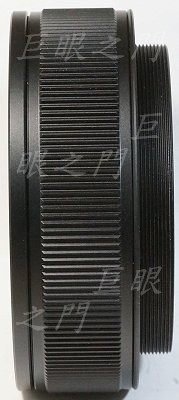

鏡主要改哈蘇，要用很大的對焦筒。因為要接哈蘇，內徑也不能太小，否則會有暗角。這種大對焦筒還不能放在尾巴，因為力矩的關係，放尾巴會力矩太大，很難轉，而且容易磨損。外徑太大也會擋住哈蘇的快門鈕，所以要放前面，接近鏡頭處。找了一下，沒有人做這麼大的對焦筒，只有哈克剛好有做幾個前後 86 mm 的對焦筒。

零件都很大，這些零件都要訂做。

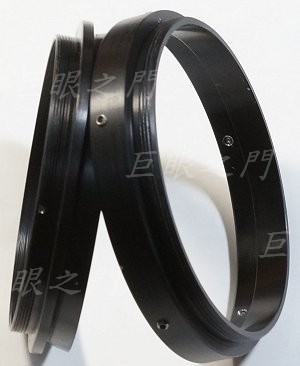

這是連結鏡頭與鏡筒的零件，最左方有螺紋，配合鏡頭尾巴的 79 mm 螺紋。後面有鎖止付螺絲的斜邊，右方的環前面有鎖止付螺絲的位置，右方則有 86 mm 的螺紋配合 86 mm 的對焦筒。

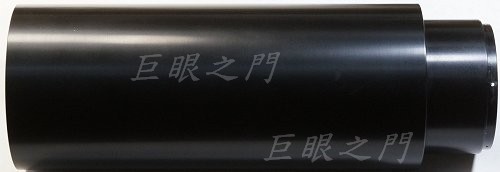

這是主要的鏡筒，很長，尾巴要縮小一些，因為光錐前面大，所以留大一些。右方要縮小，才不會擋住哈蘇的快門鈕。最後面還要鎖哈蘇接環。

本來以為車了消光螺紋就可以消去反光，但是消光螺紋車的不夠銳利，還是有反光，只好都貼了黑絨紙。

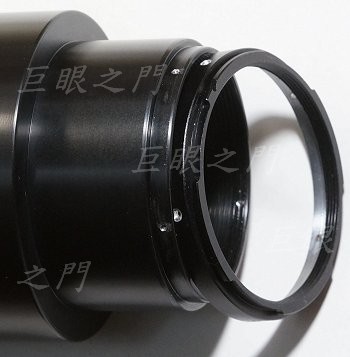

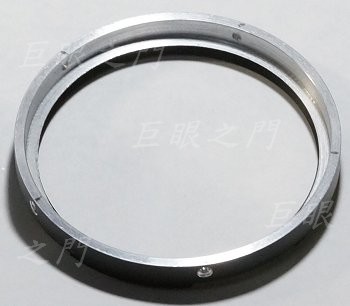

這是長度 7.5 mm 的哈蘇接環，內徑稍微車大些要套在鏡筒外面。

要這樣套上去然後用螺絲鎖起來，鎖了五隻 2.0 mm 的螺絲。

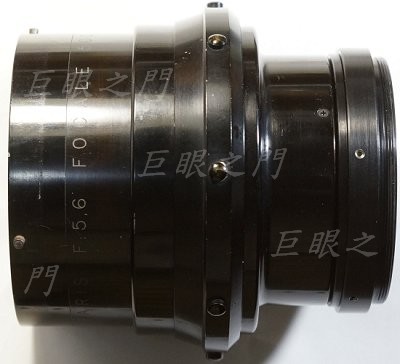

鏡頭後面的零件轉上去鎖起來。

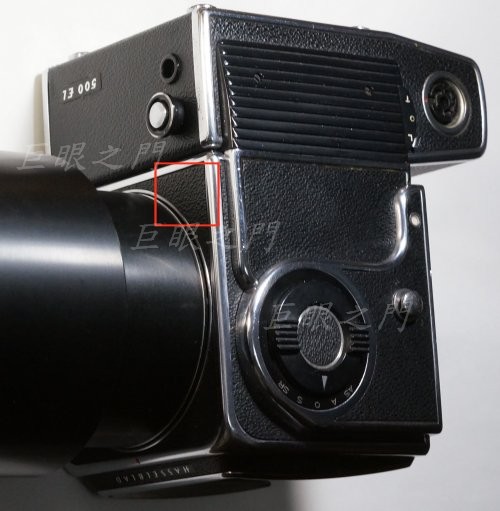

這樣裝上，不會擋住哈蘇的快門鈕。這是 EL 的機型，所以快門鈕不在紅框的位置。

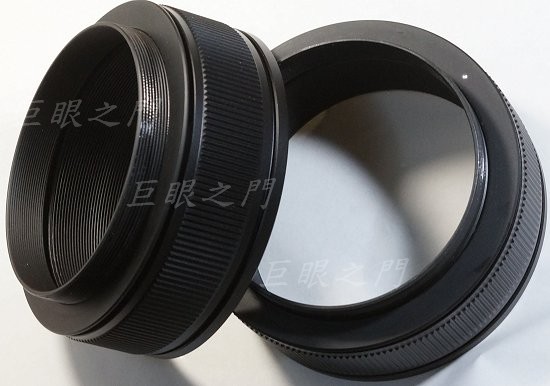

因為哈克的對焦筒，延伸長度只有 23.5 mm 左右，對於 500 mm 焦距的鏡頭根本不夠用，最近距離會很遠。所以買了兩個，這樣可以串接起來用。但是裝配時發現有點問題，哈克的對焦筒尾巴螺紋兩個竟然不太一樣，結果送去工廠做零件時，送的剛好是比較小一點點的，於是裝在大一點點的上面會很緊，裝不到底。本來應該送回工廠修，但是螺紋修了就沒陽極，會不耐磨。於是在比較大的外面做個記號，磨個點點，作用後面再說明。

與鏡主討論之後，其實一般拍攝用一節對焦筒就夠了，需要拍更近時才需要再加上一節對焦筒。

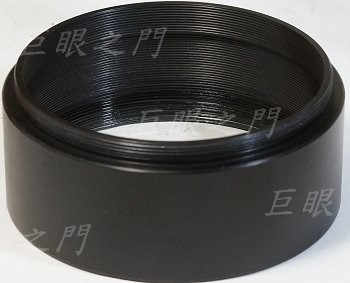

另外做了一節螺紋環，與對焦筒的長度一樣，如果只裝一節對焦筒時，這一節可以取代一個對焦筒的長度。反正可以排列組合啦。但是要注意，有做記號的那個對焦筒不能接在後面，與長鏡筒結合時會轉不到底，只能接在另外一個對焦筒前面。

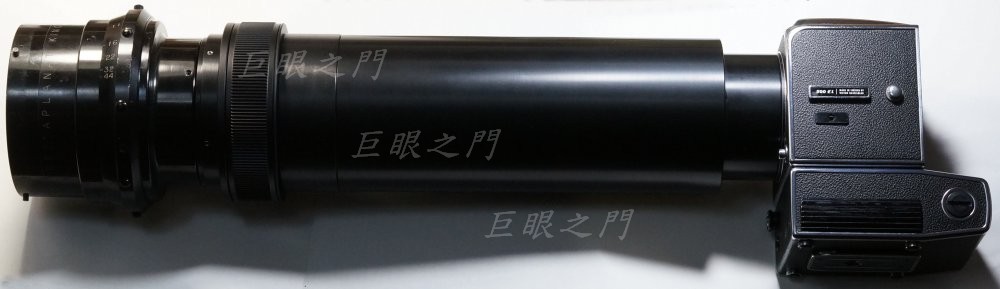

這是只有接一節對焦筒的狀態。

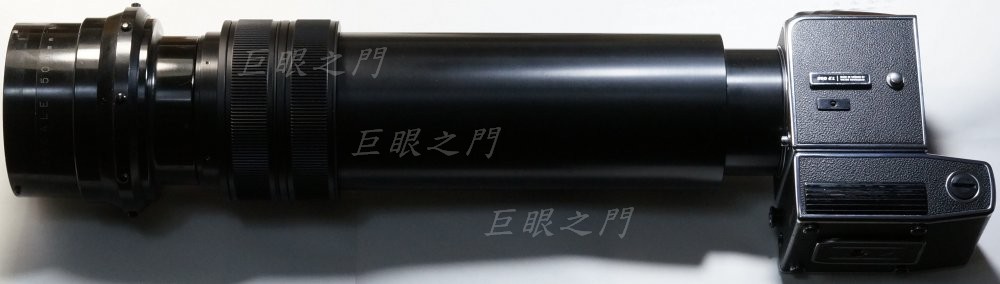

接兩節對焦筒的狀態。如果要對到更近，前面還可以加上那一節螺紋環。對焦筒轉起來是摩擦力是有些大，但是還可以接受啦。

做了腳架環，用紅色的陽極。

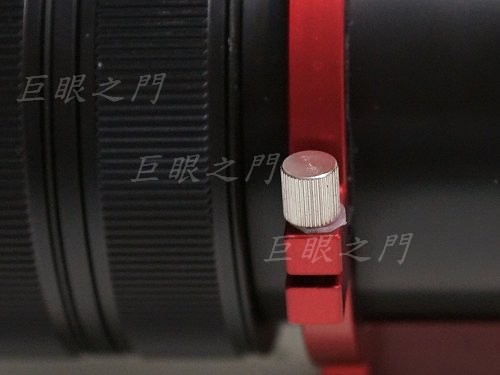

螺絲與腳架環之間要加上塑膠墊片，否則陽極一樣容易磨損。

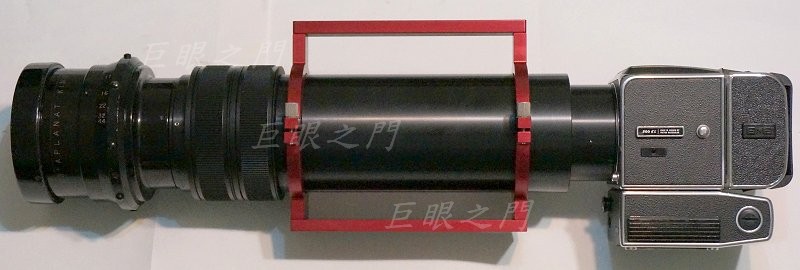

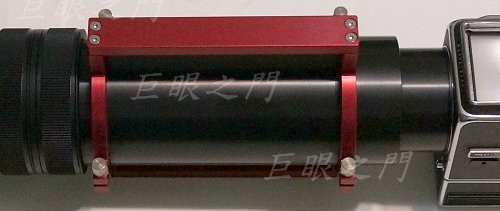

側面的全貌，上方是手提把手。做的長了一點，使用上沒問題啦。提把如果用鑄造的當然會比較好看，不過那樣加工起來應該會貴很多。
