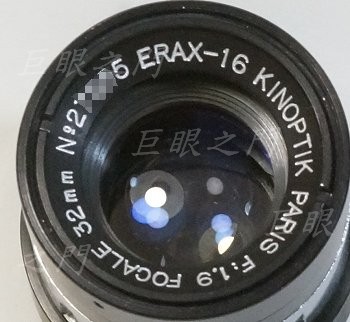

可能是 16 mm 電影鏡的鏡頭,不過尾巴並不是 C 接環。有這麼大光圈的應該是雙高斯。

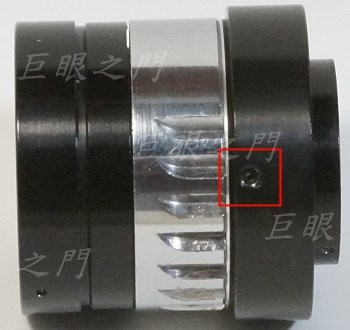

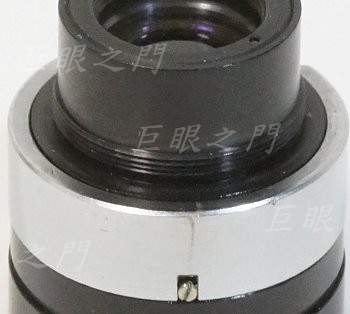

銀色的是光圈環,凹槽可能是原來的光圈定位裝置。尾巴鎖了個黑環,頂住光圈環,紅框中的螺絲鬆開,尾巴黑環就可以轉下來。

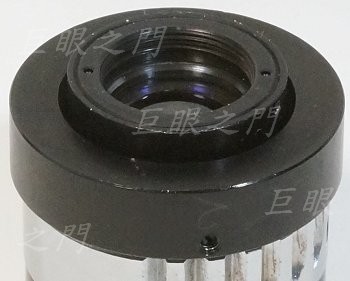

尾巴的狀態,外面沒有螺紋,不知道原來接在什麼機身。

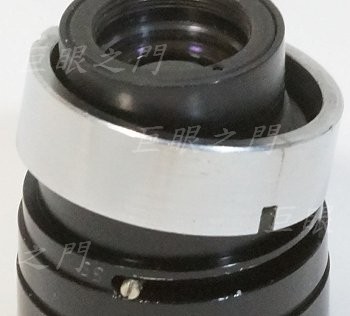

尾巴黑環轉下來,光圈環卡住裡面的連動螺絲。
可以取下。

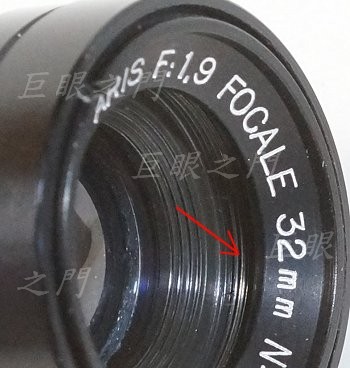

這裡面有到螺紋,本來以為是鎖住鎖環用的,難道有一片鏡片不見了,可是看影像畫質與大小,似乎也沒有缺少鏡片。

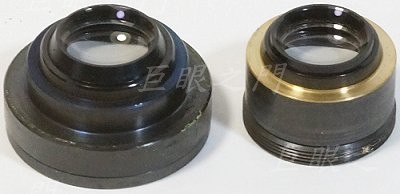

原來的光圈環根本幾乎轉不動,裡面有油漬卡住,所以要拆鏡組然後洗鏡身內部。這是拆出來的鏡組。

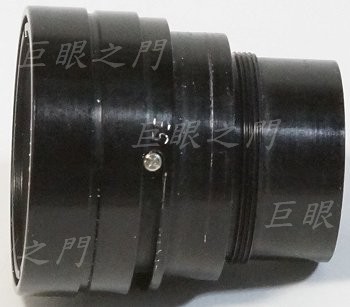

剩下的鏡身,這樣就可以泡去漬油清洗了。

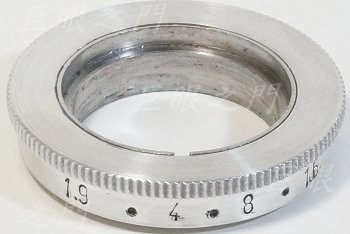

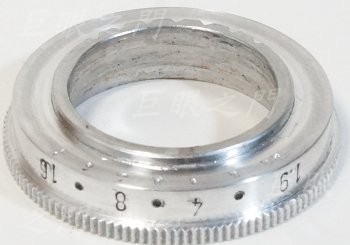

做了新的光圈環,黏在原來的光圈環外面。

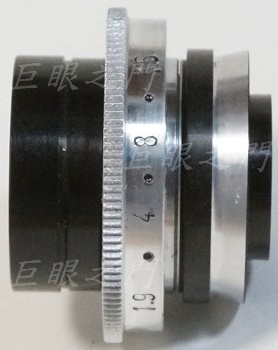

另外一面。

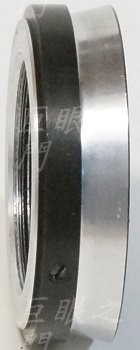

把原來尾巴的黑環車成斜斜的,這樣可以鎖止付螺絲。

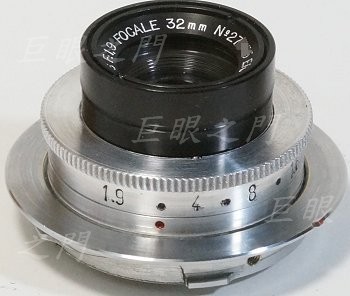

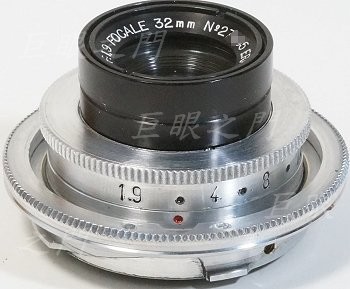

裝起來。
此鏡改給任何無反機身應該都可以,只是現在無反全幅各家爭鳴,改 LM 比較好,以後可以用神力環接在各家無反上面使用,所以改沒有對焦系統的 LM。在 LM 接環內車了個鋁環,黏死再車成適合的形狀,要鎖在尾巴上。
鎖上去,但是發現有個問題,拆鏡不好拆,沒有著力點。
反面。

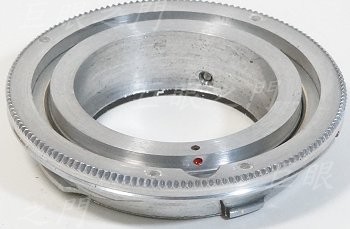

因為沒有著力點,不好拆鏡,所以再做個鋁環鎖上去,周邊壓花。

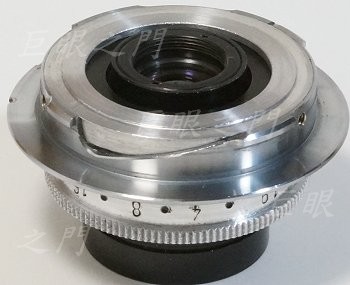

這樣就會好用的多。

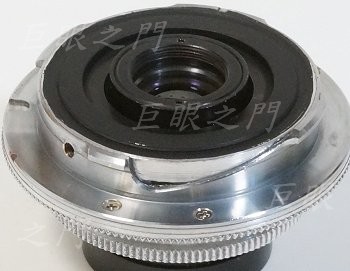

反面塗黑。

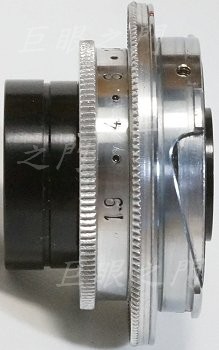

側面。
