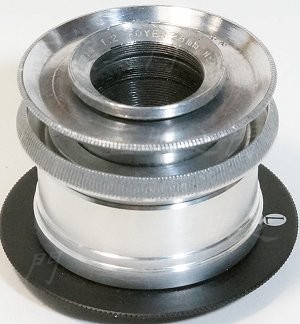

肅然起敬的牌子,原來對不到無限遠,鏡主想整修。
此鏡前面的內側,相當於遮光罩的位置,消光漆都脫落了。
光學結構不詳,應該至少是雙高斯吧。

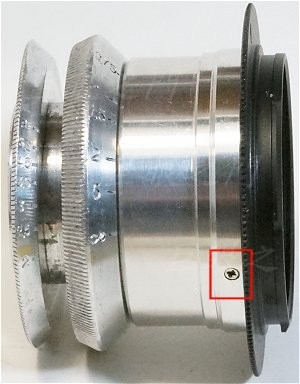

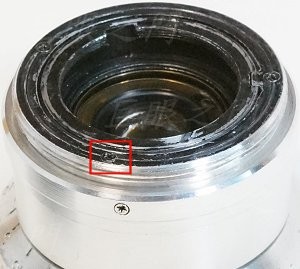

後面有 M42-NEX 的轉接環。紅框中的螺絲,後來知道是限制對焦轉動範圍的。

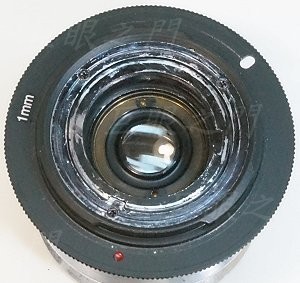

尾巴,這個不知道是誰改的,這個位置應該不要用簽字筆,有些位置怕消光漆有厚度會有影響才用簽字筆,這裡應該要塗消光漆的。

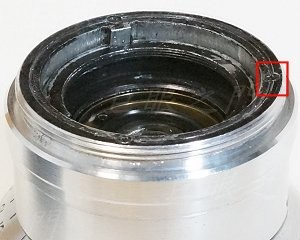

轉接環拆掉,這裡有三隻螺絲,固定了相當於對焦定位器的鋁環。

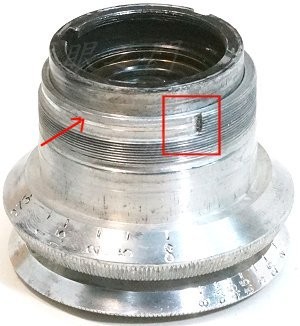

將限制對焦範圍的螺絲拆掉,就可以將外環轉出來。奇怪了這裡的螺紋內為何沒有黃油?原本就沒有?不可能吧!改鏡的人洗了忘了抹黃油?太奇怪了。

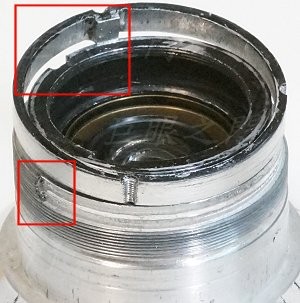

這個相當於對焦定位器的鋁環也可以取下,左上方的凸出與凹入就是對焦定位用的。
底下紅框中的位置是限制最近對焦位置的,還可以再磨掉一些就可以對到更近,評估了一下大約還可以磨掉 13 mm 左右。凹入的這一區,會有限制對焦範圍的螺絲頭運行,但是磨的不夠薄,螺絲頭還頂到金屬,所以會有摩擦力。

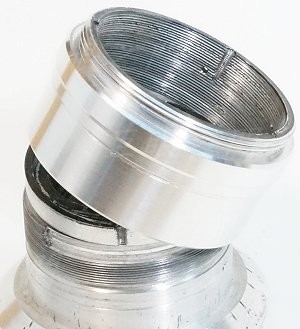

複螺紋外環可以轉開,裡面是很寬的複螺紋,並不是螺距很細的那種。這裡也很奇怪,也沒有黃油!怪不得轉起來很不順。

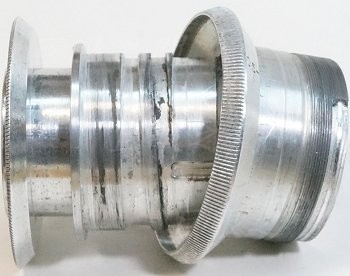

這裡也多磨一點就可以對到無限遠了,整個又用銑刀磨了一下,這樣才不會磨到螺絲頭。

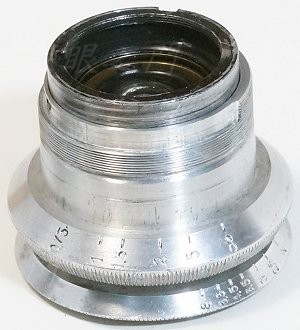

弄好了洗乾淨裝回去,把凹入區域修磨之後,前後進退距離可以達到 3.3 mm ,對 28 mm 焦距的鏡頭而言,應該夠了。
這幾支螺絲裝回時要對到最近距離處再鎖住,否則裡面鏡心會頂到尾巴鋁環而轉不動。

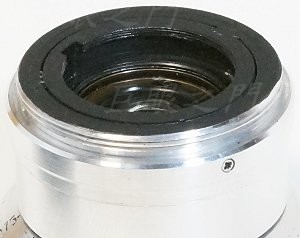

重新塗消光漆。

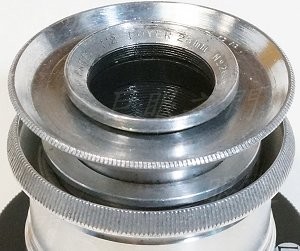

前面內側也重新塗消光漆。完工。
此鏡只能用在 APSC 上面,全幅有暗角。
