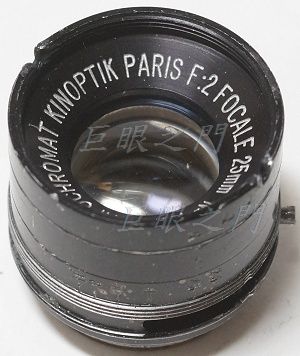

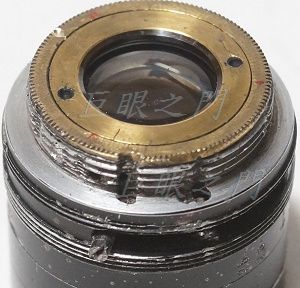

這隻不知道原來是什麼用途,很小。凸出的桿子是光圈連桿。
此鏡幾乎沒有鍍膜,應該很怕光,所以鏡主希望改好後前面要凸出一些,當作遮光罩。

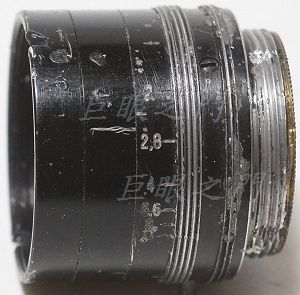

側面。
原來的尾巴,不是 C 接環,也不是 D 接環。

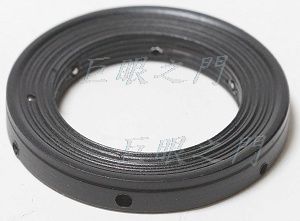

做了個環,要鎖在尾巴上。
由側面鎖上。

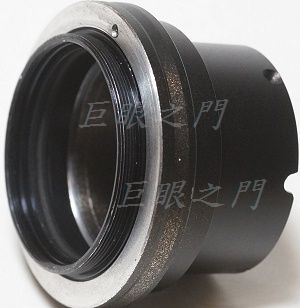

再做個環,前面黏了一截螺紋,作用後面會說明。

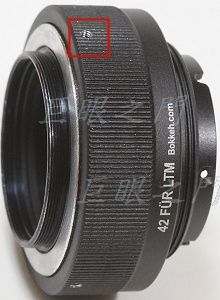

把環用沈頭固定螺絲鎖在一個 M42 轉 L39 的轉接環內,這樣可以調整螺紋切入的角度。

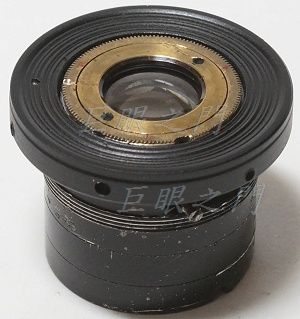

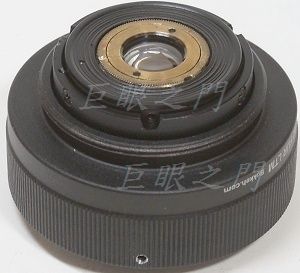

尾巴鎖上鏡組。

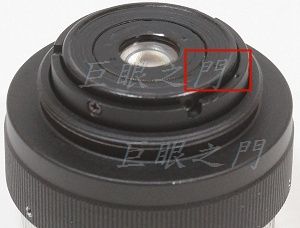

都要塗黑,紅框中每一個零件都有個小孔的記號,鎖的時候都要對正,這樣以後維修比較方便。

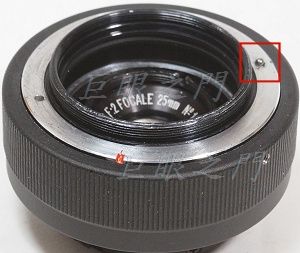

這裡是光圈定位鋼珠,另外一個紅色的記號是光圈對準的記號。

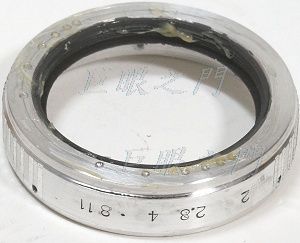

這是光圈環,黃色的是黃油,黑色的環是配合上圖中的螺紋環,黏在鋁環內側,這樣光圈環裝上才能用螺紋來轉動。

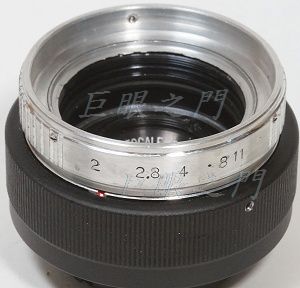

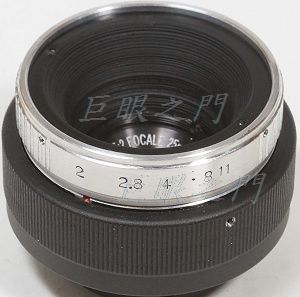

裝上光圈環。

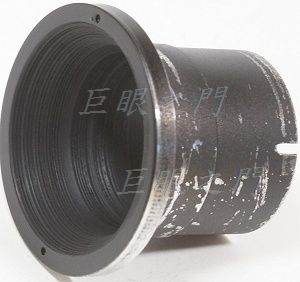

這是光圈連動環,本來想用個銅片連動就算了,但是看看實在不好看,還是做了個鋁環,前面要鎖在光圈環內,後面的缺口卡住鏡頭上的光圈連桿,這樣裡面的光圈機構就會與光圈環連動。
由光圈環測面用沈頭固定螺絲鎖住,這樣做的好處是可以調整光圈全開與光圈環上的對應位置。

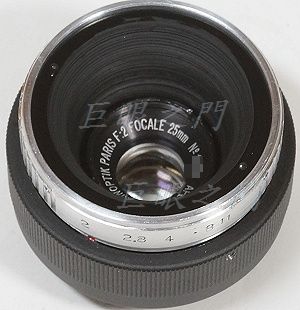

這個環做的非常剛好,再小一點就會遮住畫面的角落了。裡面的鏡組已經很深了,應該可以當作遮光罩了。

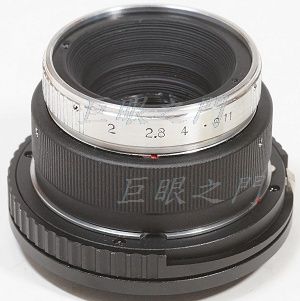

因為這個鏡本身沒有對焦系統,所以改為 L39 的螺紋接環,再轉接到 LM 接環,再轉到 Sony E 用的對焦筒上。
下面的圖是 f2 拍的,機身是 NEX 6,但是因為幾乎沒有鍍膜,所以實際進光量可能還要少半級到一級。雖然涵蓋 APSC 尺寸,但四周有失光現象,這很正常,這隻鏡本來的設計應該像場就不太大才對。將圖片下載可以看到比較大的圖,但也經過縮圖銳化,這只是給大家參考,不想佔太多網站空間。
這張是縮一級拍的。
光圈 f8 拍的,中間部份解像力還不錯,但是邊緣就不行了。
D.T. Tang 製作
