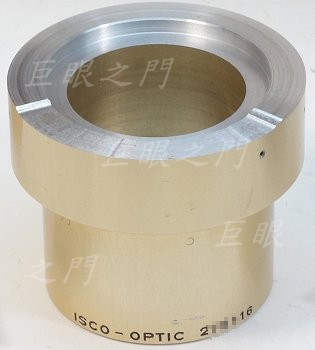

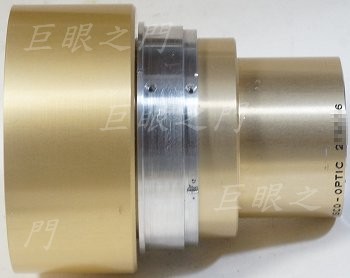

一開始的原始狀態忘了拍，這是已經車了個零件套在外面之後拍的，原來反正就是沒有鋁環，自己想像一下吧。此鏡是高階電影放映鏡頭。因為能買到的光圈組件外徑大於鏡頭裡面的內徑，所以勢必要將鏡身鋸開才能把光圈種進去。在不能變動鏡身長度的前提下，必須要先做個鋁環將前後鏡組固定，先鑽好螺絲孔，再把鏡身鋸開，然後再用這個鋁環及螺絲將前後段固定。

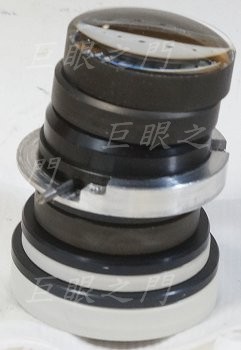

取出的鏡組，最中間已經將光圈組件放進去，原來當然是沒有光圈的。由拆出來的鏡片判斷應該是 7 群 7 片，圖中是將前面的鎖環取下後取出的鏡片，有五片。拆出來時要注意每一片的方向，裝回去才不會錯。
本來中間有一個總長度 17.7 mm 的隔離圈， 將隔離圈鋸開，中間要依據光圈組件的厚度切掉，使總長度仍然維持 17.7 mm。

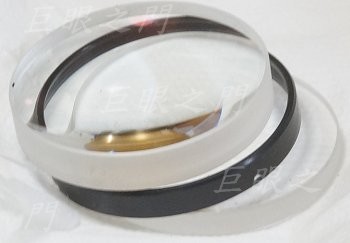

這是後面鎖環拆開後將鏡片取出的狀況，後面有兩片。
將鏡身由適當的位置車開，中間車掉處是要容納光圈組件。

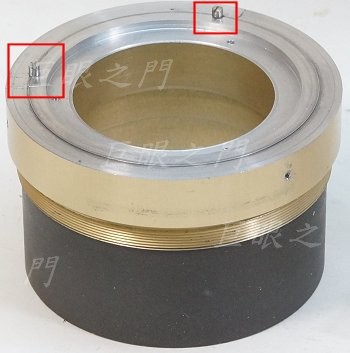

前端，紅框中的短螺絲是限制光圈組件的連桿移動範圍。鏡身車開的位置是由底部黑色末端起算 33 mm 的位置。
光圈組件不好固定，所以外面黏上一圈鋁環，用於固定光圈組件的角度。

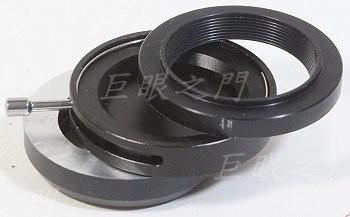

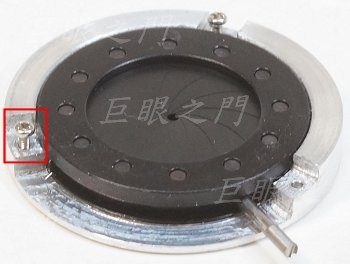

光圈組件的外觀，紅框處的螺絲是固定光圈組件角度用的，而不是固定光圈組件前後位置用的，前後位置是靠最前方的鎖環鎖緊定位，因此這裡的螺絲鎖的時候要鎖緊後再放鬆 0.1 ~ 0.2 mm。

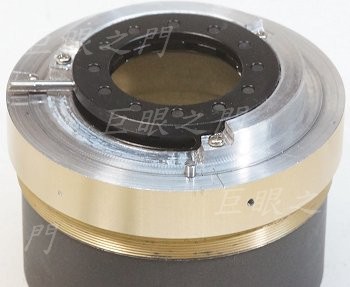

用螺絲將光圈組件固定在前端的位置，但是螺絲不要鎖緊，要留約 0.1 ~ 0.2 mm 左右的鬆動餘地；為何呢，因為鏡頭前方鎖環鎖緊後，必須將光圈組件頂住後面的中間隔離圈的另外一頭，而兩端鏡身車掉的空間很難車到剛好，所以要留一點餘地。

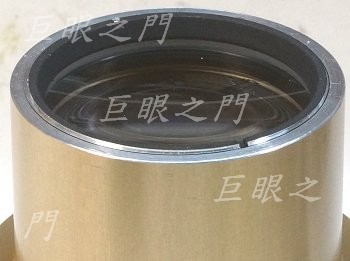

前後鏡片都裝回，裝這個有點麻煩，不管怎麼弄細小的灰塵都弄不乾淨，只好將就吧，可能是環境的關係，常常就無法清理到非常乾淨，此鏡 7 片鏡片，有 14 個面，真難搞。
左方的後鏡組要注意，底下有兩片鏡片在原本的隔離圈的下面，隔離圈的末端只是放在上面，所以如果要拆開時要注意方向，要避免鏡片掉出來；隔離圈上有三個螺絲孔，那個用不到，不必理會。

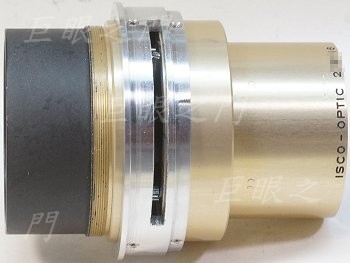

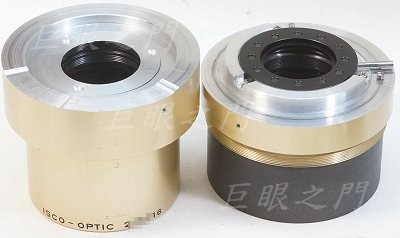

外殼用鋁環鎖起來。鋁環高高低低的目的是做為光圈環機構定位用。

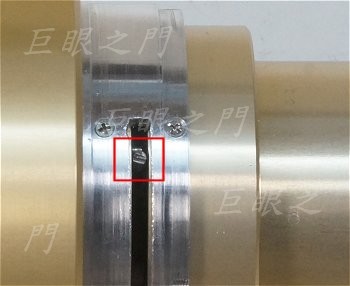

原來光圈組件的連桿很粗，已經磨細了，紅框中就是連桿。

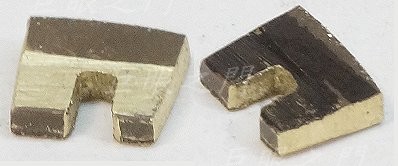

做了這個形狀的厚銅片，用以連結光圈組件與光圈環。圖中是零件的兩面，黑的一面向著鏡頭前方。

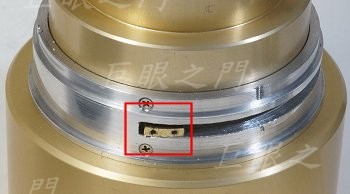

銅片卡上去，外側有兩個螺絲孔。

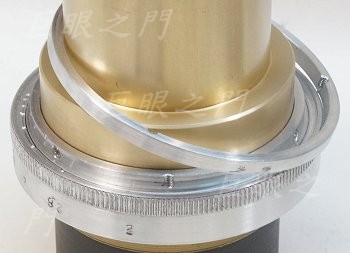

光圈環，右上方的淺凹痕是光圈定位鋼珠用的。

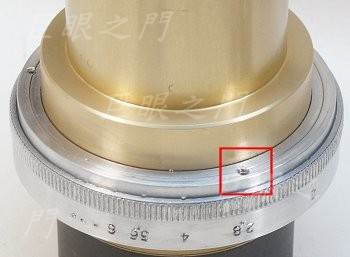

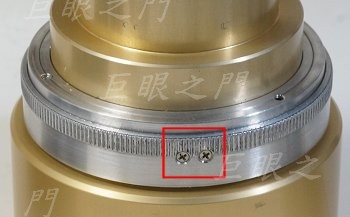

這裡用螺絲鎖在裡面的連結銅片上。
另外一面。

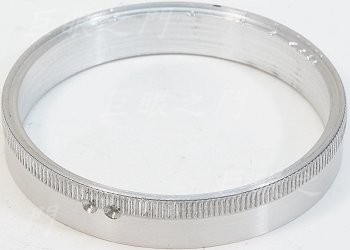

後面還要做個環將光圈環頂住。
後面的環做的太窄了，有點難鎖螺絲，所以在縫隙中攻了螺紋，用止付螺絲鎖在淺孔內，這樣也可以固定後面的鋁環。

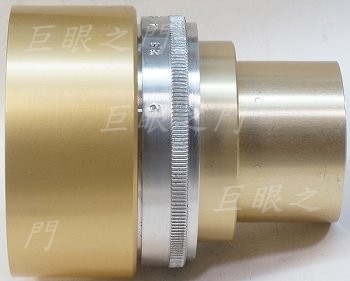

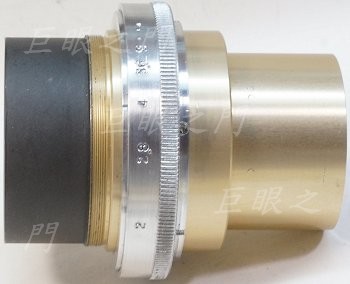

加光圈的部分完成。

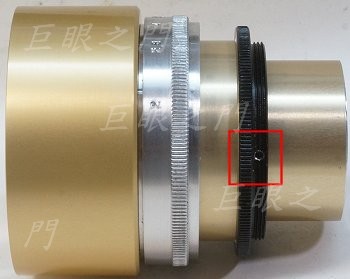

後面用止付螺絲鎖上一個 M52 的螺紋環，這樣剛好無限遠超過一點點。
尾巴外圈要稍微車掉一些，否則會頂到對焦筒內壁。此鏡實際改的時候，要先把無限遠的位置定出來，可以對到無限遠後再去處理種光圈的部分。

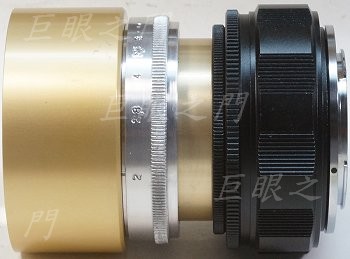

接上 M52- M42 ，25-55 mm 的對焦筒，後面接上 M42-NF 轉接環。還要看鏡主是否想做陽極。
