這隻原來不知道是做什麼用的,反正不是接在相機上。前後都很大,但是鏡片其實沒那麼大。

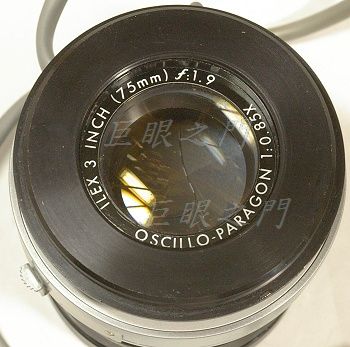

銘環,上面有0.85X,顯然原來就應該是微距鏡,這一點後來才想到。外面很寬,鏡主說要車掉。

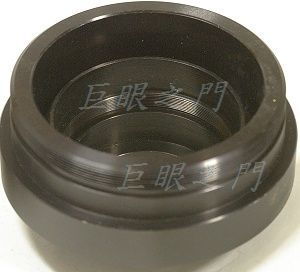

尾巴,外面的部份也要車掉。
把鏡片拆出來,要車外圍了。

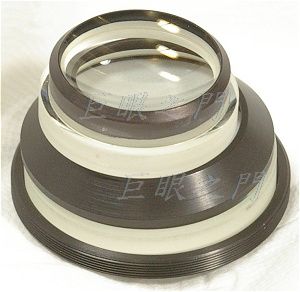

鏡片組,前後都一樣,完全對稱的結構,應該是 4 群 6 片雙高斯吧,沒查到結構圖。

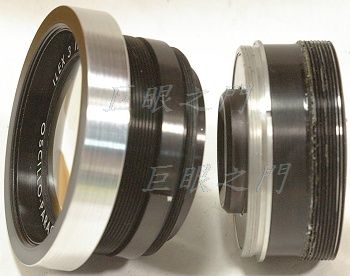

前面外徑車小了,後面也把外面的部份車掉了,其實外面厚厚的材料都有螺紋,但是都用膠黏死了,根本拆不開,只好車掉,花了不少時間。

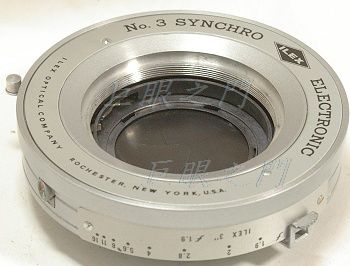

這是中間的部份。

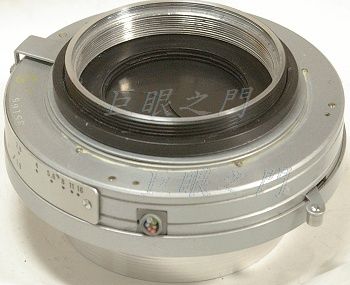

反面,這樣用到哈克的 120 用大對焦筒,所以這一端黏上一個 54 mm 外徑的螺紋環,但是對焦筒不夠深,所以要墊一下,靠鏡身處墊了一個厚度約 3 mm 的有陽極處理的鋁環。

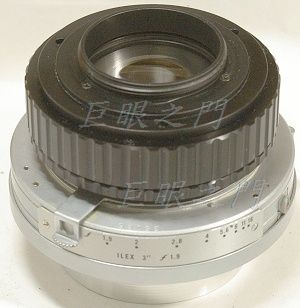

墊了環,這樣鎖起來剛好不會頂到對焦筒的底部。

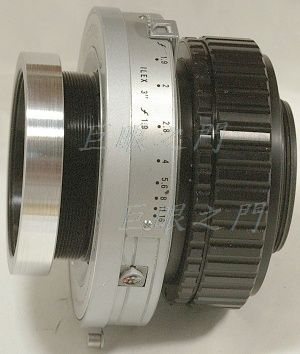

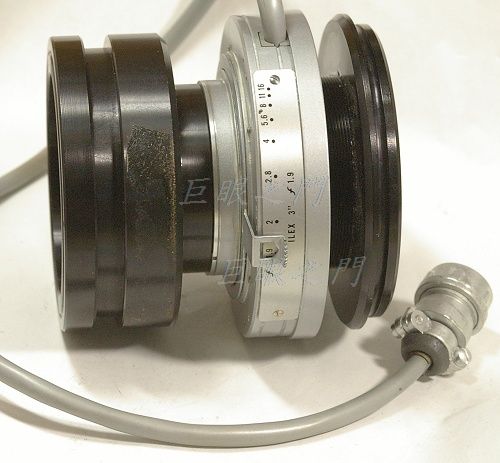

側面,其實這個鏡這樣改根本無法對焦無限遠,用了哈克製造的最短的大型對焦筒也只能對到 1 m 多一點,近處可以對到幾十公分,如果用接寫環就可以很近了。
D.T. Tang 製作
