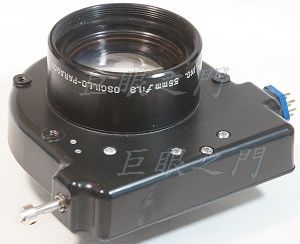

這是個奇形怪狀的鏡頭,原來有電子快門與電子光圈控制。查了一下資料,這個鏡應該是微距鏡。
改好後的測試也說明了拍微距的效果似乎比較好。

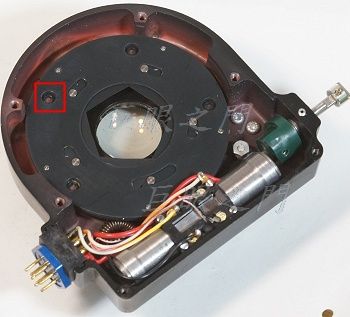

外殼上的螺絲拆除後,裡面的狀態,有些電子零件,紅框中本來也有一圈螺絲,圖中已經拆除。
原來的光圈控制機構,這個小小短短的桿子會與光圈機構連動而控制光圈,光圈全關時就兼做快門的功能。

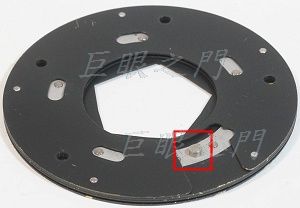

光圈機構,紅框中有個小凸起,與上圖中的桿子連動。
這樣的光圈改鏡不能用,因為只要移動很少,光圈就由最大到最小,不好控制。

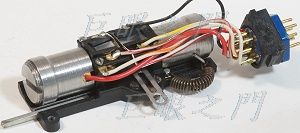

這是拆下的電子零件,沒有用。
這是另外一半的外殼,鏡組可以轉下來。

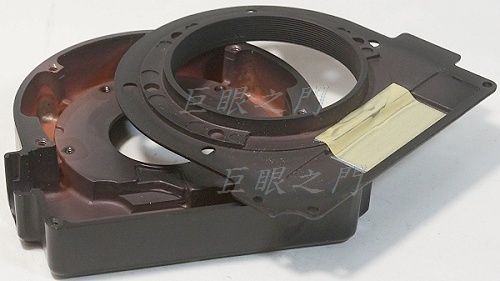

這是兩片外殼把鏡組與其他零件都拆掉的狀態,這兩個部份都要車修成圓形,最後要把鏡組再轉上去,中間當然要車個管子,兩端座子鎖上後要與原來的厚度一樣。

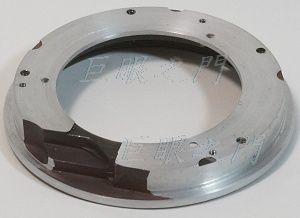

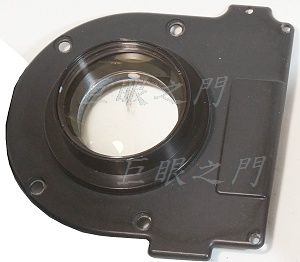

上圖中下面的一半車成這樣。
另外一面。

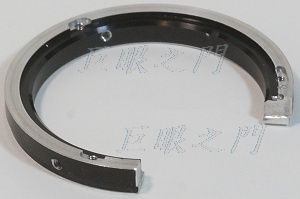

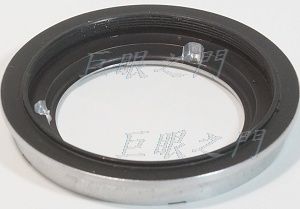

找廢零件車了個鋁環,這是要固定光圈用的,先車成圓形,再切口。
由下向上鎖起來。

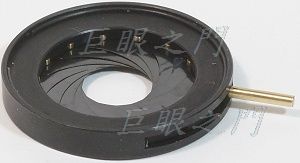

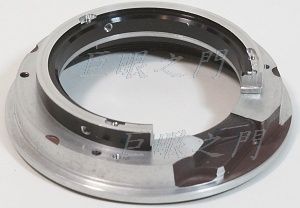

這是光圈,用市售有光圈的接 Sony NEX 的轉接環裡面的光圈。

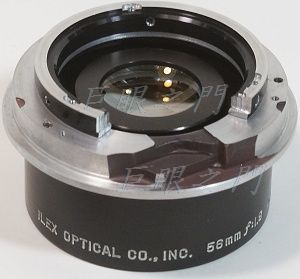

把原來的前鏡組裝在前端。

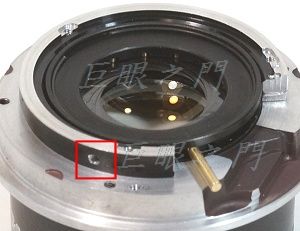

把光圈貼著前鏡組放進去,側面紅框中用尖頭的固定螺絲鎖住,不能鎖太緊,否則光圈機構會稍微變形,轉起來不順。
光圈的角度要調整,要調整到桿子貼著左方處剛好相當於光圈全開,因為這個光圈開口比鏡組的直徑大了些,所以要調整一下再鎖緊。容納光圈機構的鋁環開口要磨到剛好,光圈機構的桿子轉到另外一端時剛好是最小光圈。

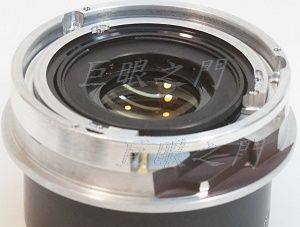

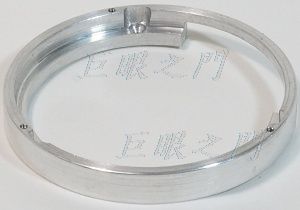

再做了個鋁環,要鎖在上圖中鋁環的外側,這個鋁環長度很重要,要鎖起來之後整體的長度與原來一樣,否則鏡組的距離會與原來不一樣。
鎖上。

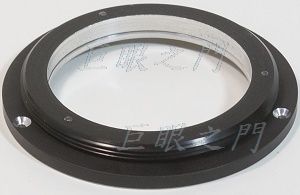

這是原來另外一片外殼,車成這樣。底下為何要鎖一片鋁板,因為車錯了,車的太薄了,後面的接環鎖螺絲怕滑牙,所以又墊厚一些。
反面。

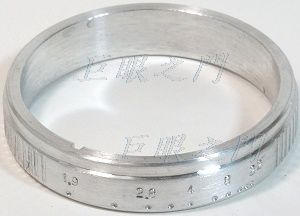

光圈環。

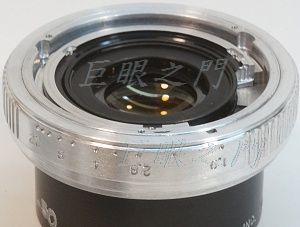

裝上光圈。

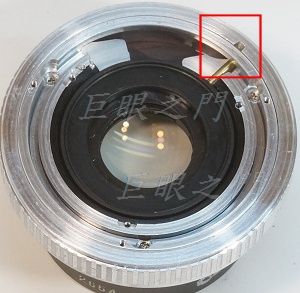

光圈環上的缺口要剛好卡住光圈機構凸出的桿子。

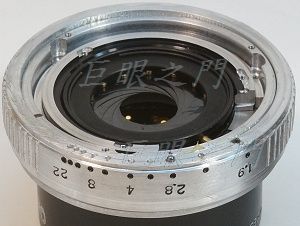

光圈數值要填入黑漆,光圈環上還要做出光圈定位孔。

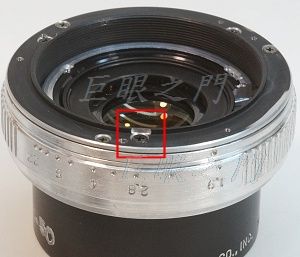

紅框中用螺絲鎖上原來外殼的另外一端。

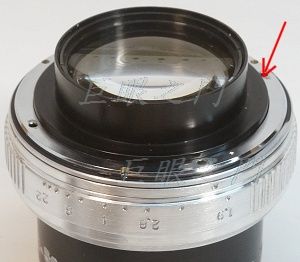

鏡組裝上,因為最後接環裝上後,無限遠還過頭不少,所以箭頭處墊了一片其他廢接環上挖下來的銅片墊高,

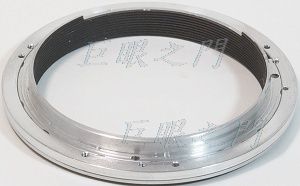

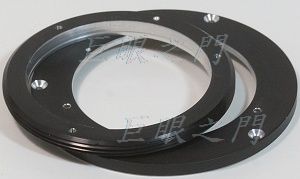

因為後面鏡組外徑有點大,所以要用前 52 mm 後面 42 mm 的對焦筒。於是做了 52 mm 的螺紋環,要鎖在另外一片較大的鋁環上。

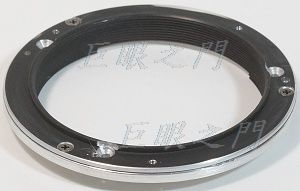

鎖起來,這是用來裝上對焦筒的接環。

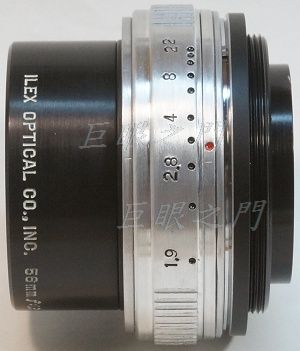

鎖上接環。

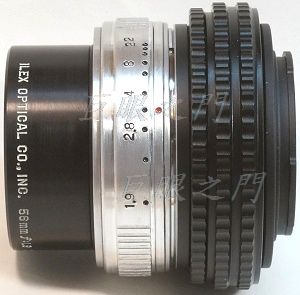

側面。

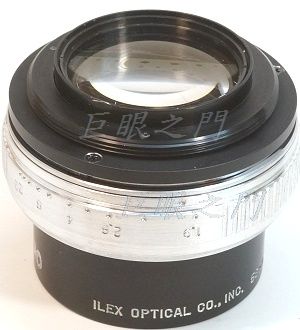

裝上對焦筒。
以上的順序其實只是裝配的順序,真正改的時候其實不是這樣的順序,說來很複雜,也說不清楚,自己體會吧。

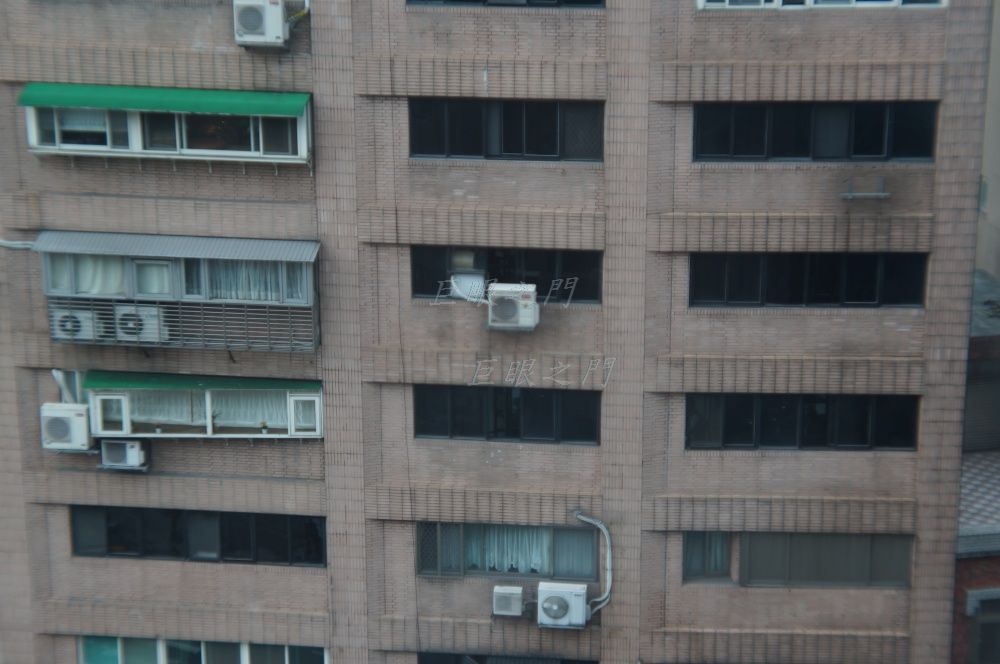

至於畫質如何呢,用 Sony NEX6 測試,這是拍無限遠的,最大光圈,其實不太能看。
縮一級,改善一些,但仍不怎樣。
縮兩級,好多了。

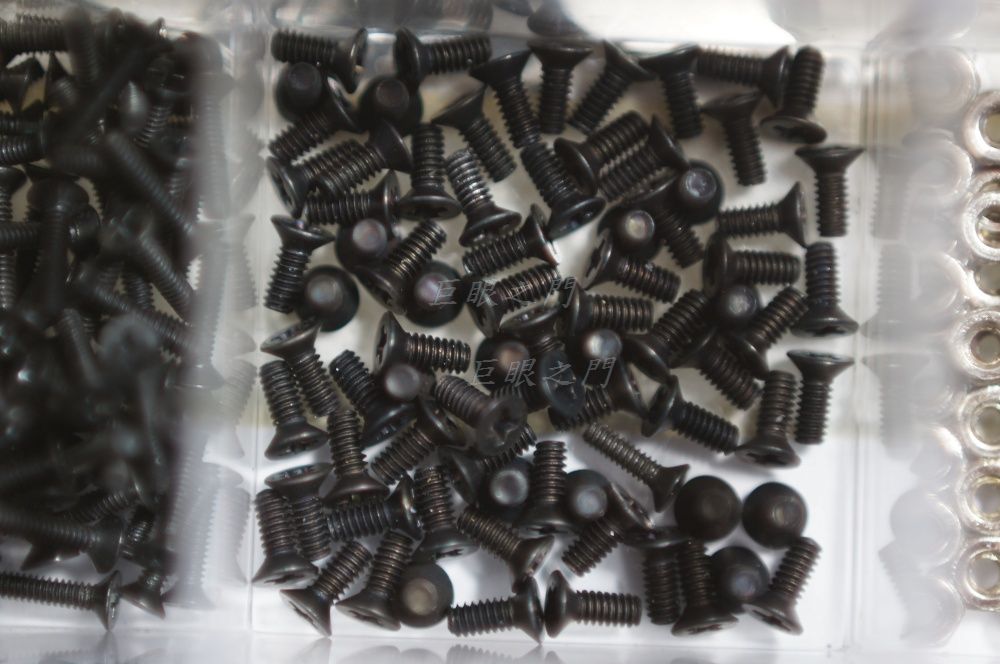

原來應該是微距鏡,最大光圈。圖中的螺絲直徑是 2 mm。要拍到這麼近要在尾巴再加上另外的對焦筒。
擷取中間部份的圖,看起來好像比拍遠處好多了。
縮一級。
較低倍率全開光圈,沒有加其他的對焦筒,直接用 17-31 mm 的對焦筒。
縮一級。
