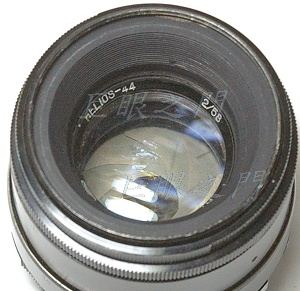

這是隻鏡主寄來要用於【種鏡】的鏡頭,鏡面有許多細小刮痕。這隻鏡號稱 M39 mm 的螺紋接口,但是與連動測距的 L39 功能並不一樣,雖然接口尺寸相同,但是 RF 相機用的有連動測距,而且法蘭距也不一樣,這隻法蘭距與 M42 是一樣的。

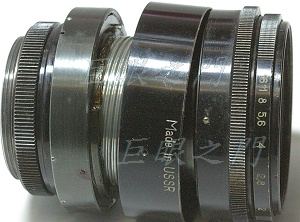

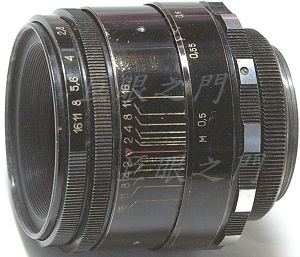

側面。
尾巴,這是 M39 接環的鏡頭,以前拆過幾隻 M42 的。

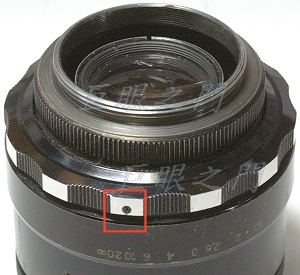

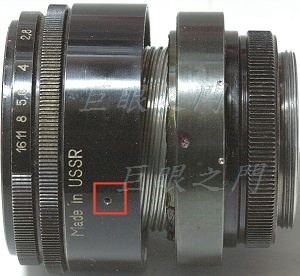

紅框中的螺絲是固定對焦環的。

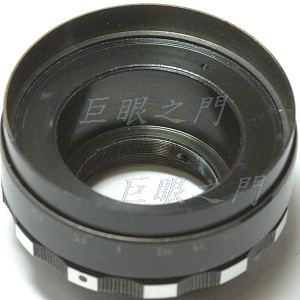

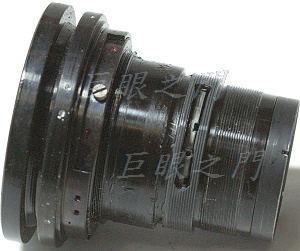

對焦環可以由後方取下。

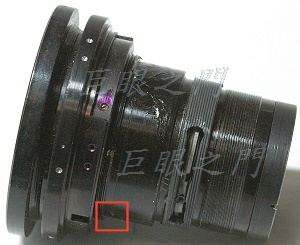

紅框中的螺絲也要鬆開。
上圖中的螺絲鬆開似乎沒有什麼作用,只是景深表尺環鬆了而已,但是拆不下來。

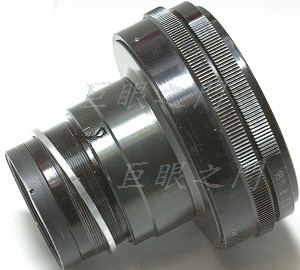

鏡組用力轉就可以整個轉下來,前面的鏡組拆下,就可以將景深表尺環取下。
這是把景深環與對焦環組回去的外觀,鏡主要用來種鏡,但是此鏡內徑太小,並不適合種鏡主要改的 LOMO 56mm f3。
內徑最小的部份其實有些許車大的空間,但是很有限,內徑最大處只有 30.5 mm。
本來不想貼這個資訊,因為也沒用到,只是拆開而已,但是想到也許有些朋友想知道是否可以用來種鏡或是如何拆解,所以還是貼出來給大家參考。

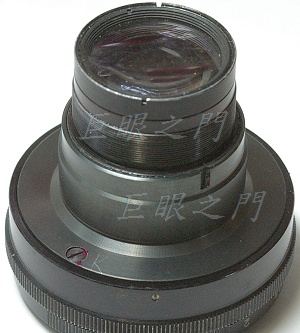

這是取出的鏡組,鋁環是墊環,應該是調整無限遠用的。

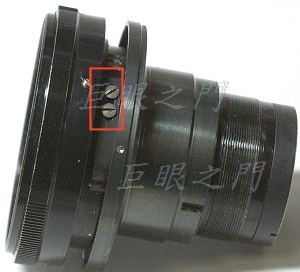

圖中的螺絲是限制光圈環的。

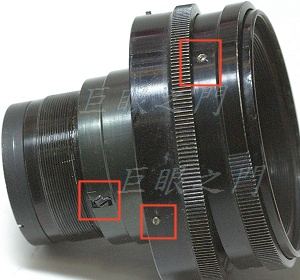

如果要再拆解,圖中的螺絲都要鬆開。

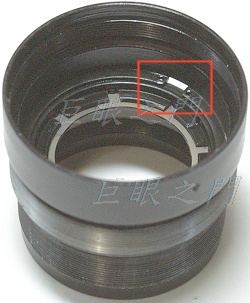

外面的環取下了,紅框中的螺絲底下固定了一片鋼片,底下有圓柱狀的光圈定位器,不能稱為鋼珠,因為不是圓的,原來除了 Canon New FD 鏡頭之外還有這個鏡頭的定位器也是圓柱狀的。
右方有凸緣的一節可以轉下來,那是光圈連動環,這個定位器鋼片會擋住其他零件的拆解,所以要拆就要取下。
凸緣取下。
紅框中有個小螺絲,拆下後可以將前鏡組取下,後鏡組可以直接轉下來,沒有固定螺絲。
雖然前面的鏡組取下,但是銘環與前鏡組的部份還是拆不開,因為這次沒有再拆的需求,因此放棄,前面的環雖然小螺絲鬆開,但只是打轉,找不到著力的位置。
這是剩下光圈機構的一截,紅框中有卡環,用尖嘴前夾著小孔就可以把卡簧取出來,光圈也就可以拆出。如果要清洗光圈葉片,那拆到這樣也夠了。
