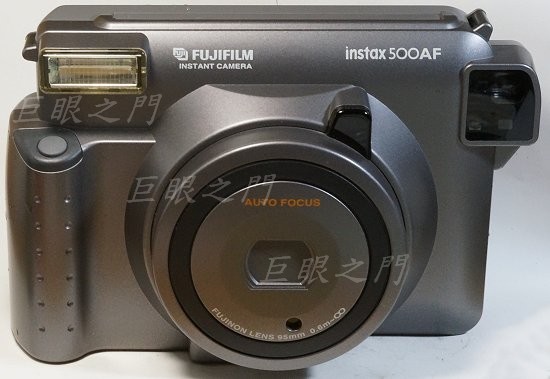

Fuji Instax 500AF 機身改接 Schneider 100mm f5.6 鏡頭(使用對焦筒)

接了個很特別的任務，鏡主要把這個 Fuji 拍立得的鏡頭換掉。

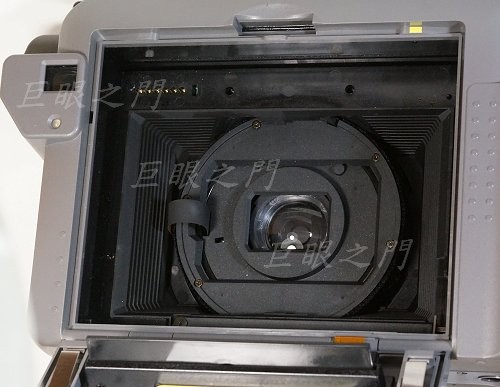

背蓋打開，裡面有原來的鏡組。

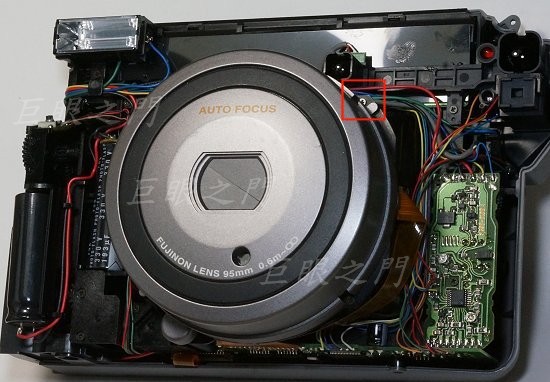

外面看的到的螺絲都拆掉，可以把前蓋以及後蓋拆除。裡面有密密麻麻的線路，看了就傷腦筋。紅框中的螺絲周邊有四隻，鎖住鏡頭的外蓋。

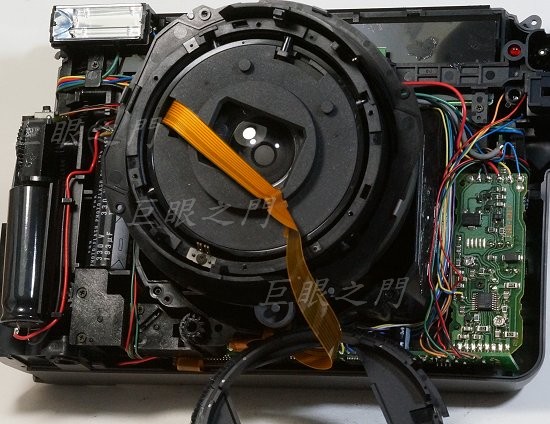

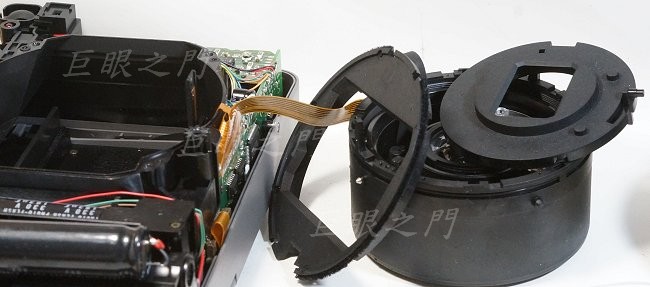

外蓋取下，但是裡面還連著線路。線路也不知道能否剪掉，暫時先留著。

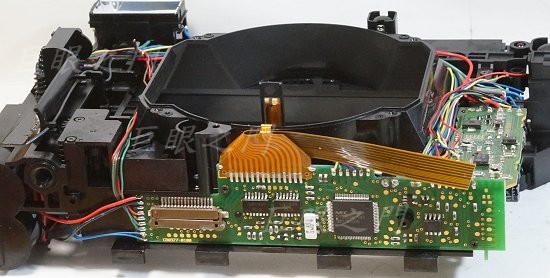

鏡組以及線路。

鏡主查了網路的資料，有人做過類似的事情，在 Youtube 上有影片，改鏡頭其實簡單，就是把電路都拆除，不要去想還能保有什麼連動，只有剩下按鈕控制出片就好，這就簡單了。拆最會了，把線路都剪掉，電路板也去除。

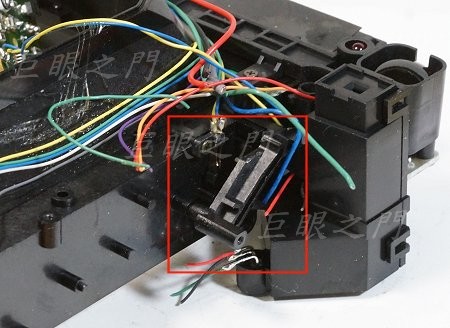

有些線路要把這個零件先拆除才能拆，不過這個零件還要用來固定外殼，所以還要裝回。

最後剩下的線路是連在按鈕開關以及連在馬達上的線路，連在電池供電處的線路也要留著。最後連結的方式是電池紅線接馬達綠線；開關黑線接電源黑線；開關棕線接馬達藍線。開關上紅線用不到，怕有別的功能，暫時先留下。這樣接起來後，其實就是原來的快門按鈕只有負責接通電源到馬達的線路而已，馬達供電就帶動出片機構，將照片輸出，如此而已，其他電路都沒用。本來還以為原來的電路還可以保留出片後自動停止等等的，結果看網路上的改法也就是用按鈕控制出片而已，照片出來就放開按鈕就好，也沒什麼自動停止的功能。

線路焊接好，用熱縮膠管套上，塞在原來放閃燈電容器的位置。

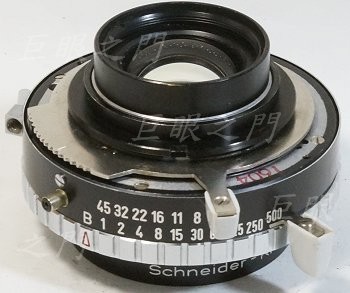

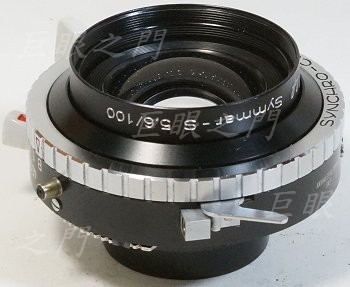

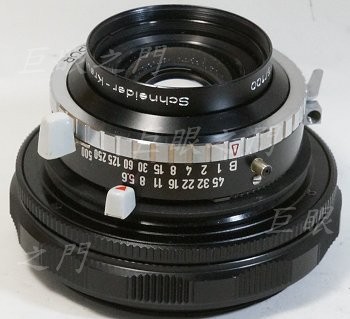

鏡主要用這隻鏡頭換上去。

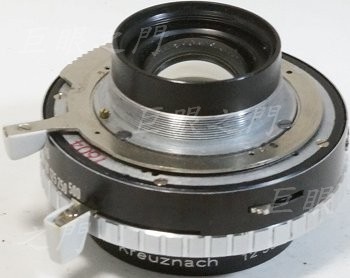

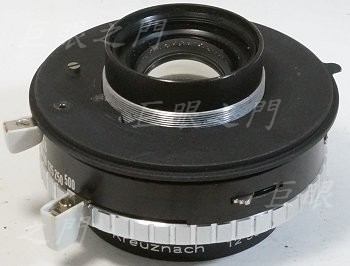

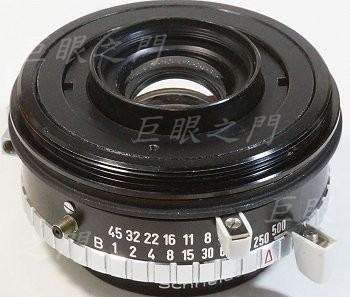

另外一面。這種鏡頭光學結構應該是雙高斯。

原來的鎖環取下。

鏡主還附了原來的鏡板。

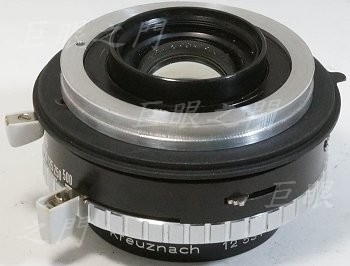

車了個鋁環放上去，用原來的鎖環鎖起來。

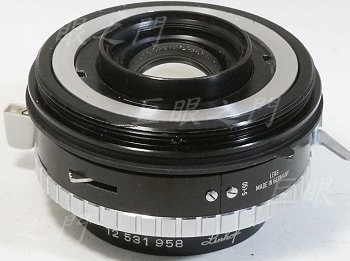

外面用止付螺絲鎖上 M58 的螺紋環。

後面用 M58-M58，長度 17-31 mm 的對焦筒。這個對焦筒該用什麼規格糾結了好久，鏡頭不大，用 M52-M52 的其實比較好看，但是那樣尾巴可能擋住周邊像場，還是要用 M58 的，但是要用 25-55 mm 的會比較好嗎？考慮良久，認為還是用 17-31 mm 的吧，不然尾巴還是可能擋住周邊像場。而且靠對焦器來估焦，太近其實沒有辦法對的準。

網路上查到的資料，光學結構是這樣，4 群 6 片。

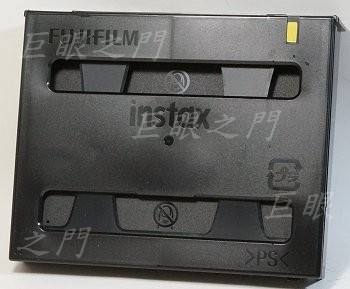

無限遠要如何確認呢？鏡主提供了一個空片夾。

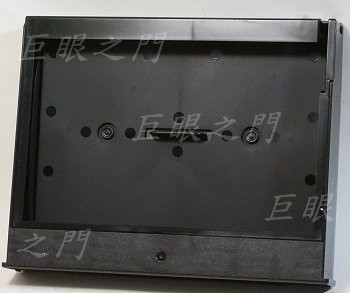

背面。

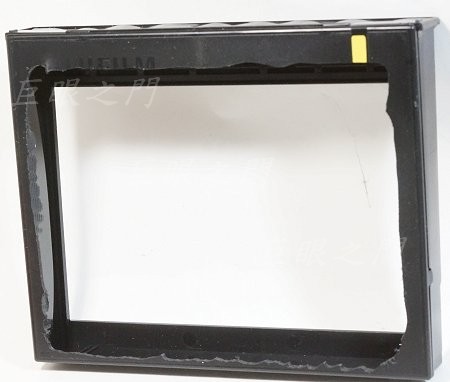

中間挖空。

由裡面黏上一塊鋁板，焦點面在片夾的另外一面，所以圖中鋁板向上的面就是焦點面。挖空處兩邊鎖上鋁板，這樣對焦屏頂住鋁板就是焦點面了。

另外一面，伸出的螺絲用細鐵絲向鋁板的另外一面拉緊。

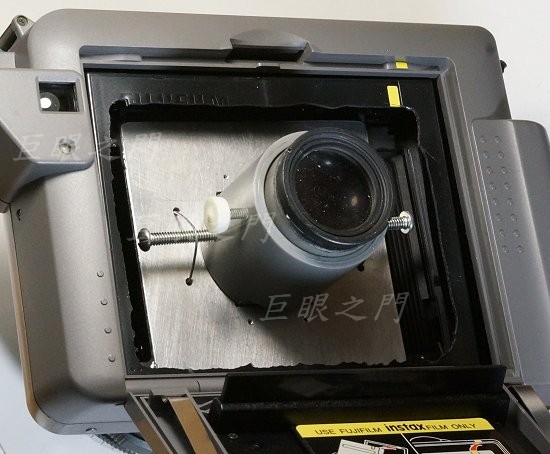

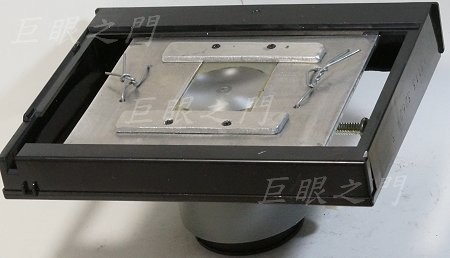

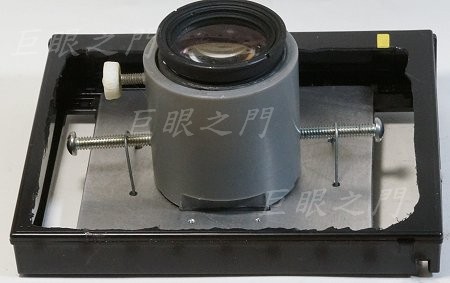

測試焦點時這樣測就可以了。

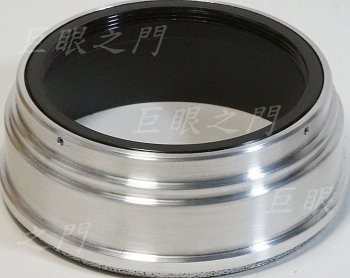

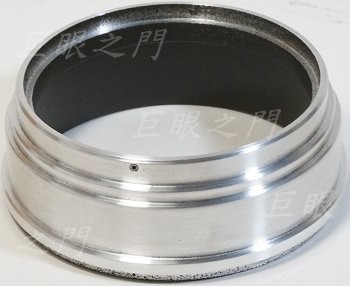

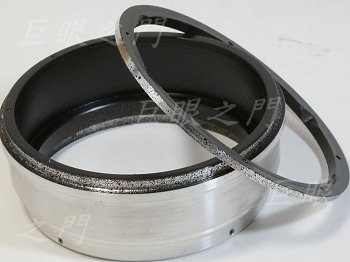

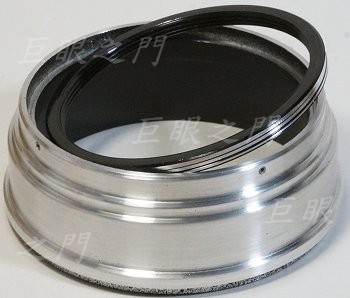

算好了焦點的位置，車了鋁環，要鎖在原來鏡身的前方。

前端用止付螺絲要鎖上 M58 的螺紋環。用止付螺絲的目的是要調整螺紋環的角度，以便使鏡頭中線大致對準機身中線。

鎖上螺紋環。

另外一面，要由機身內鎖個環到鋁環上，要內外夾在原來的鏡頭外殼上。

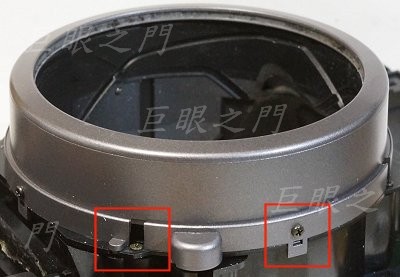

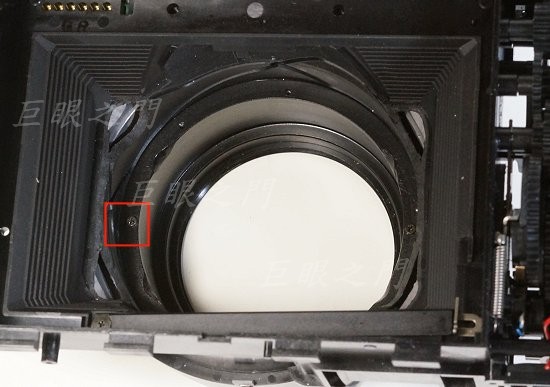

這一節鎖回去，但是靠左方紅框中的四支小螺絲鎖住似乎強度不夠，而且外殼其實靠右方紅框中的卡榫卡住的，脆弱了點。所以在右方紅框處又鎖了一隻小螺絲。

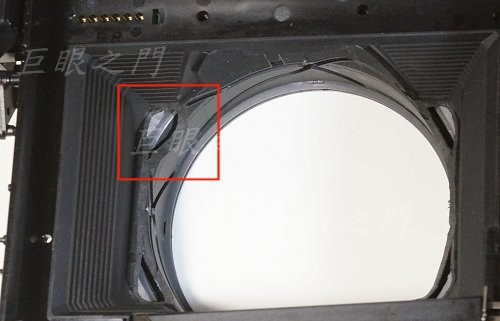

鏡主提供的鏡頭焦距比較長，所以這裡會擋住一些像場，要磨掉一些。這個機身大概最長也只能接受 100 mm 的焦距，再長的話，可能暗角就嚴重了。

把前面的鋁環放上去由裡面放上鋁環，用螺絲鎖住，夾在原來鏡頭的外殼上。

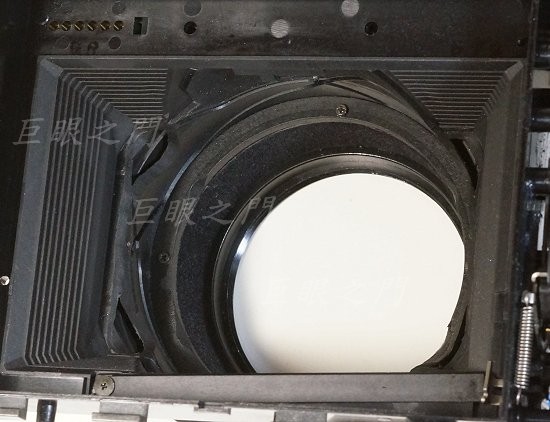

裡面反光處貼了黑絨紙。

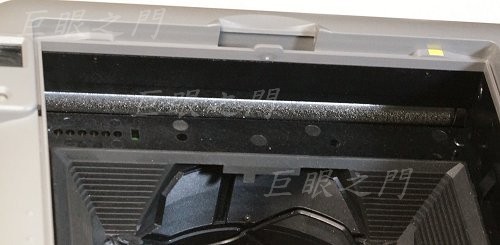

這是上方的滾輪，用於將照片送出，送出時滾壓底片使化學物質混合。

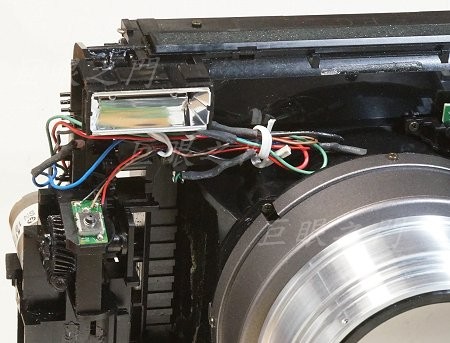

這線路放在原來閃燈電容處不太好，鬆動亂跑會卡住齒輪，放在這裡好了。

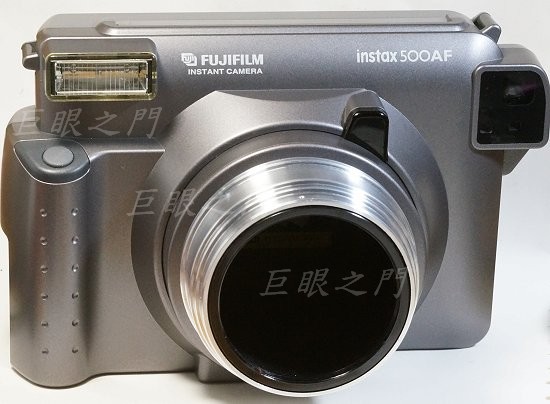

外殼都裝回去。

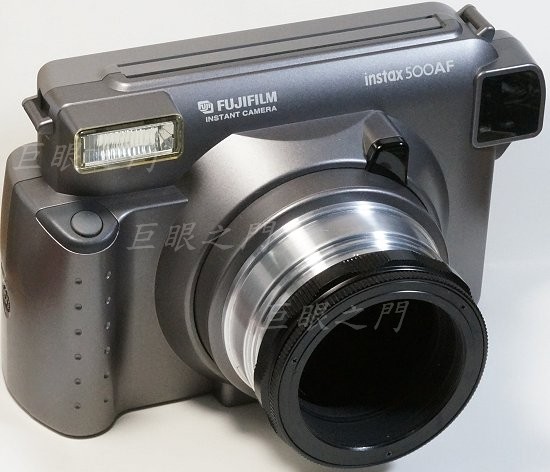

裝上對焦筒。

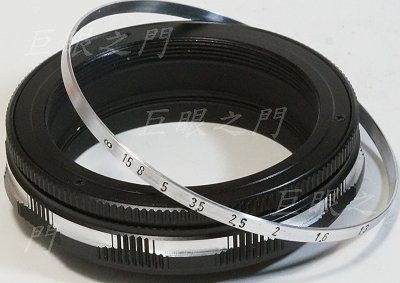

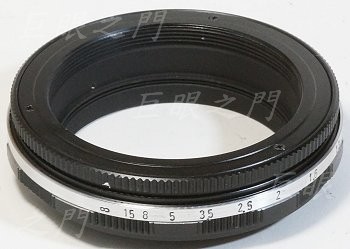

對焦筒外面還要做出距離表尺，圖中的表尺非常薄，這可不是用薄環敲出來的，薄環無法敲的。要用後鋁管，外徑車好，敲好字，再把內徑車大，最後把需要的一節切下來。對焦筒前端外徑也要車一下。

用 AB 膠黏在對焦筒外。

最近可以對到 0.8 m。

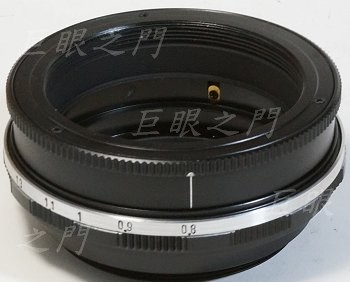

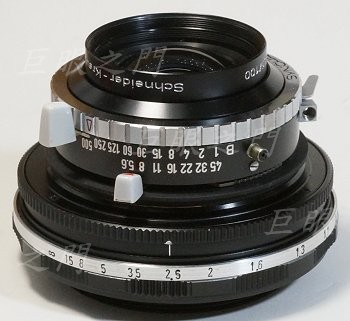

鏡頭與對焦筒的全貌，這個對焦筒的標示只適用於這隻鏡頭，或者焦距完全相同的鏡頭。

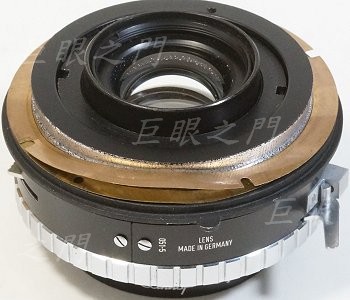

測一下焦點面，還過焦了一些，在廢料堆裡面找了銅片墊高。

鎖上螺紋環。所以這裡的螺紋環用止付螺絲鎖是有原因的，這樣可以調整無限遠的位置。

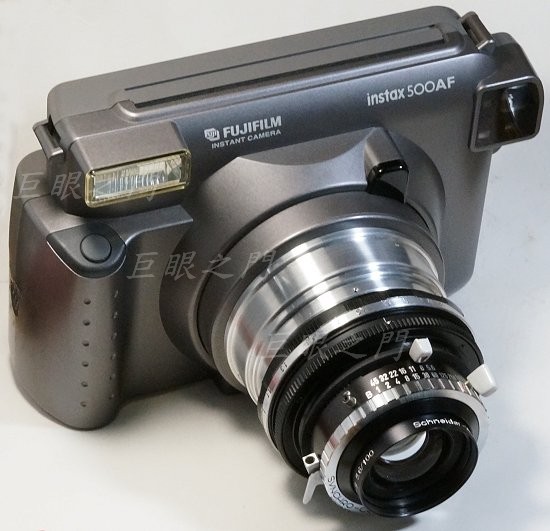

將鏡頭轉上去。調整機身螺紋環的角度，這樣光圈就會在上方。

初步試拍了一下，其實過焦與否，只要差距不大，根本看不出來。因為拍立德的照片沒有放大率，所以鏡頭差一點，焦點差一點，可能根本看不出來。

思考了一下，其實這種要改的話，找個6*9的老底片機，用那種三或四片的鏡頭裝上來應該是最有 CP 值了，因為鏡頭不需要太好，那種鏡頭光圈也稍微大些。如果是前組對焦的鏡頭連對焦筒都用不到，而且那種多半就是 105 mm 左右的鏡頭，機身也不用大改。

拍出來有點詭異，左方都有兩個點點。

位置不完全相同，但距離都是三公分。

連過曝的全白畫面也有，研究了好久，本來以為是機身內反光，但連忘了開蓋子拍的全黑畫面也有，顯然不是反光。又以為是漏光，但是漏光怎會再差一點點的位置，要漏光應該是同樣的位置，所以也非漏光。再研究又發現背面有些凹痕，算算距離剛好是滾輪的週長，所以應該是滾輪的問題，但是眼睛看不出來有任何凸起物，把滾輪拆出來再裝回去竟然就好了，真是很詭異。

其實為何要改這台也不清楚，如果為了外觀的爽度當然也可以啦，原來的光圈實在太小，改為較大的光圈也算是個理由。不過畫面只有 99×62 mm，實在是小了點。真的有必要花大錢來改這個，看網路上還真有好幾位在改這個，見仁見智吧。
