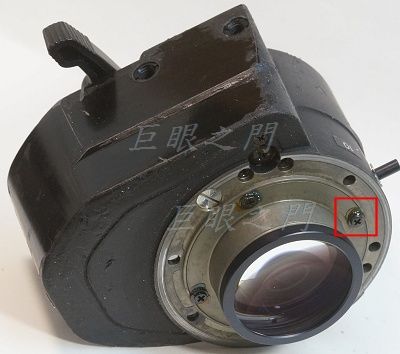

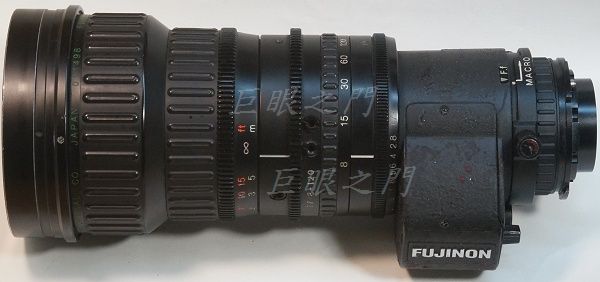

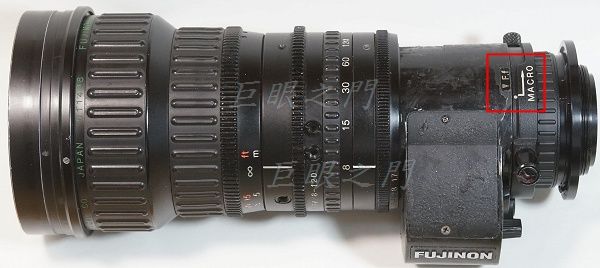

這是隻 ENG 用的電視拍攝鏡頭，鏡主要改給 M4/3 的機身使用。

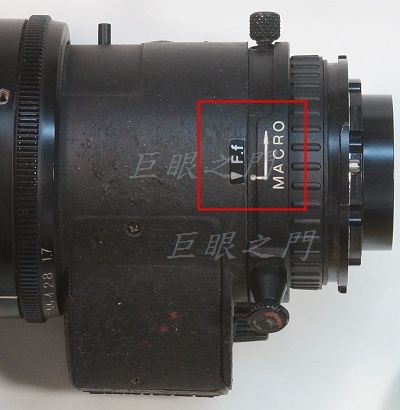

這是尾巴原來的位置，上方的鈕鬆開可以調整法藍距，但調整的不太多，但也夠用了。

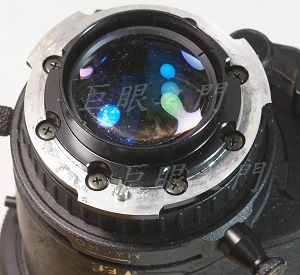

尾巴原來有八隻 2.0 mm 的螺絲鎖住，需要這樣嗎？真的需要，因為原來尾巴後面並不是接一般的相機而是錄影機，錄影機其實很重，而且鏡頭有時會撞來撞去，因此要非常結實，但後來發現即使這樣，其實還是有問題。

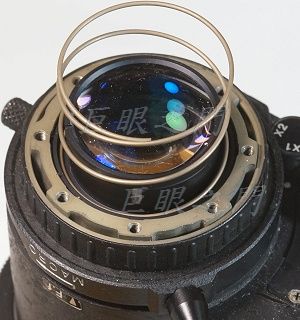

尾巴螺絲鬆開可以把接環取下，裡面有個彈簧，這個彈簧是調整後鏡組時把鏡組向前頂回去用的，最後還要裝回去。

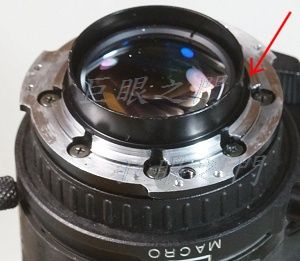

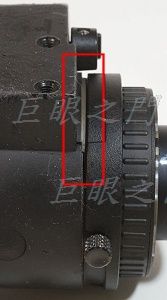

初步測試了一下，法蘭距是夠的，但是怎麼好像有點會變動，原來這裡有個縫隙，本來以為是尾巴上的環鬆了，但是仔細看並不是，是裡面的接環座子會前後鬆動。

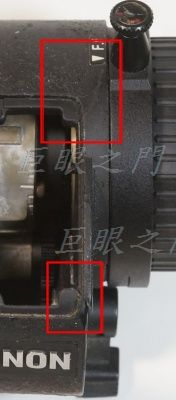

本來以為是螺絲沒上緊，但是仔細看，看到紅框中有裂痕，原來座子上的螺絲雖然多也沒用，底下鑄鋁的座子裂了。
先拆尾巴吧，花紋橡皮拆開，裡面有個銅片，原來銅片其實也已經有些脫開，而且拿到時所有的螺絲都是鬆的，懷疑以前的鏡主應該想修，看是發現問題太大就算了。

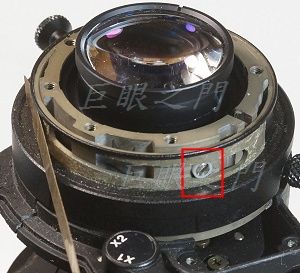

銅片撥開，裡面紅框中有個螺絲，這是後鏡組前後移動控制用的，拆下後才能把後鏡組取下。

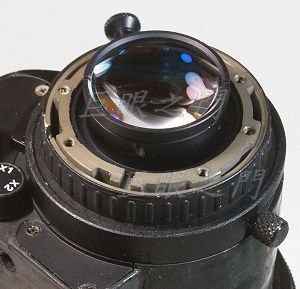

尾巴的內環還有一個銅的鎖環頂住，紅框中有小孔，用尖的工具可以挑開。

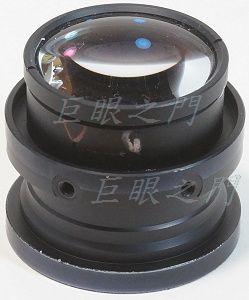

裡面的鏡組，這個鏡組外表的質感很詭異，又像有油，但是除了有些油之外還像是表面有一層鐵氟龍之類的感覺。

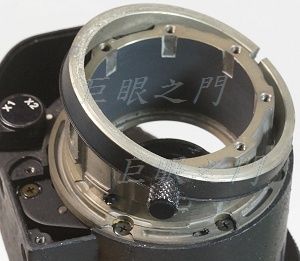

尾巴內環取下。
看到問題了，還真麻煩，鎖這兩隻螺絲的座子處都已經裂了，所以螺絲多沒有用，座子用鑄造的材料還是強度不夠，雖然硬但是沒有彈性，很容易裂開，判斷應該是裝在 ENG 機器上時撞到了，這一區是最脆弱的，於是就裂了。這樣的裂痕如果要是拆下來的狀態撞到還真不容易撞成這樣呢。

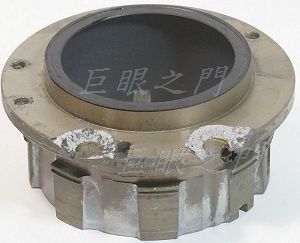

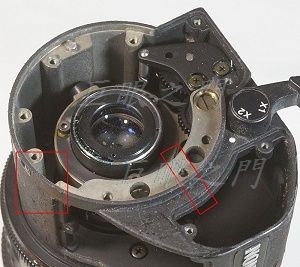

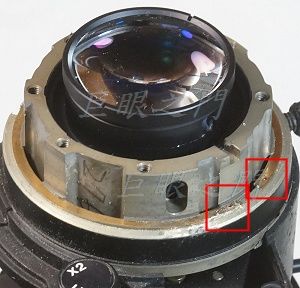

螺絲都拆下來，座子上紅框區域也都裂了。
座子兩個螺絲孔都崩掉了。
這一區碰一下就整個掉了。

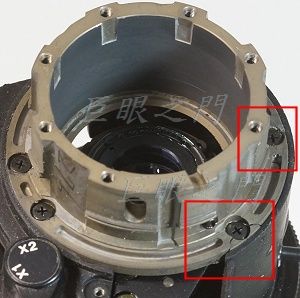

要把這一節拆下來加點工，把上下紅框中的螺絲都要拆掉，一圈共有八隻。

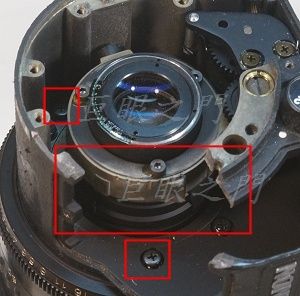

拆下來了，底下還有一個鏡組，紅框中的螺絲拆下就可以把鏡組拆下。

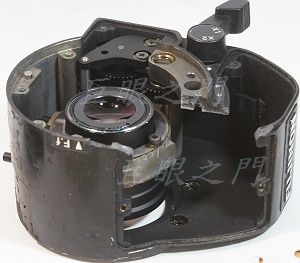

拆下了，裡面的 2X 鏡組就先不拆了，因為要拆這個部份看起來工程有點大，而且好像有些要調整的機關，怕調不回去。
座子上裂掉的孔，其中一個打算做個鋁板壓下去輔助，挖大，有些位置磨薄。

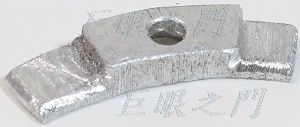

做了這樣的零件。
壓下去黏住，要磨到兩者之間有些游隙，這樣才有塗膠的空間，要把底下的座子鎖好，抹了膠再把上面的鋁板黏上鎖好，等硬化了，這樣底下的面才會一致，而且鋁板上面還不能凸出。

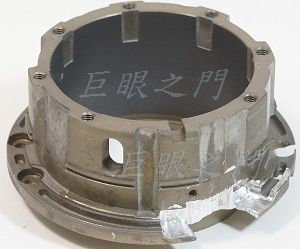

斷掉的部份以及原來的結構上各鑽了兩個孔，鎖一片鋁片去補強，不過後來想想其實這樣補強也非常有限，充其量只是使掉下來的部份能保持原位而已。
上面的座子鎖上鎖緊時，後鏡組無法在尾座中前後移動，判斷是因為底座在被撞裂的時候會有少許變形，上面的零件鎖緊時會有應力。所以接回去時並不是像拼圖一樣拼回去，要把斷口稍微磨一下才能回復到原來的位置。

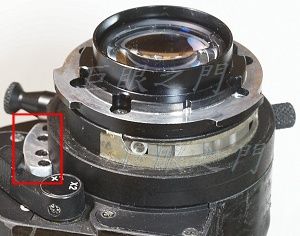

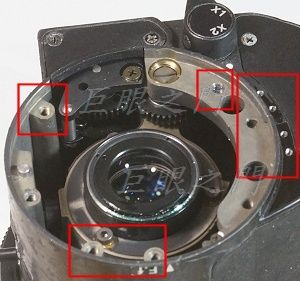

右方長形紅框中是鎖補強鋁板的螺絲孔，右上以及下方的螺絲是座子鎖上後真正還能著力的螺絲，左上方的螺絲孔，其實此位置的座子螺絲孔是經過補強的，強度應該只算是一半吧，所以整個只有靠 3.5 隻螺絲支撐，其他的都無法著力，所以即使改成了，其實此鏡的尾巴還是脆弱的，不過鏡主說只是接一般的 M4/3 機身，所以勉強吧。

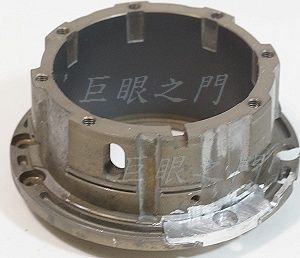

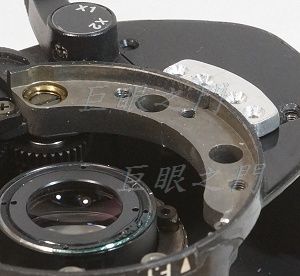

補強完成就都裝回去，紅框中是補強的鋁板。
其他尾巴的環都裝回，尾巴接環也試著裝回去看有沒有問題。
薄銅片也黏回去。
花紋橡皮套回。

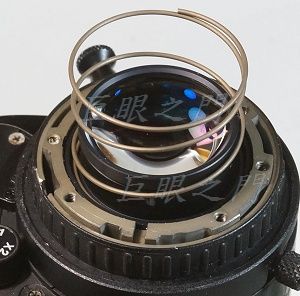

彈簧圈也套回去。

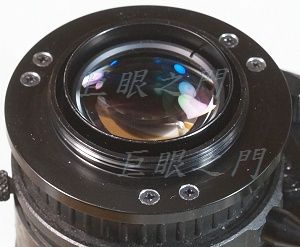

尾巴的接環裝回，會頂到 M42 接環的部份車修了一些。

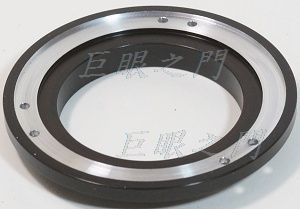

M42 接環，內側車薄一些。
裝起來。

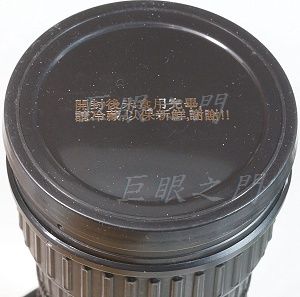

前面找了個肉鬆的蓋子還真是剛好。
完成，用原來這個機構可以調整無限遠。
這隻鏡要用在 M4/3 的機身上必須要用 2X 才行，否則會有嚴重暗角，不過即使用 2X ，焦距還有相當於 16-240，在 M4/3 上則相當於全幅機 32-480 的視角，光圈應該相當 3.4，應該還算是好用吧。鏡主要改這個，其實也是認為一般的鏡頭要有這麼大的變焦範圍，而且光圈不太小的不好找。
這隻鏡原來的規格應該是用於 2/3" 吋的感光器，勉強在 M4/3 機身上可用，有些 1/2" 感光器用的鏡頭即使用 2X 仍然會有暗角。

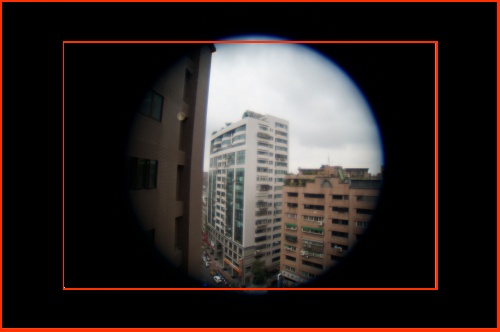

畫質如何呢？以下是用 Sony NEX6 拍的，紅色框框是 4/3 感光器的區域。如果用 1X 直接拍，上下與感光區域齊，左右嚴重暗角。

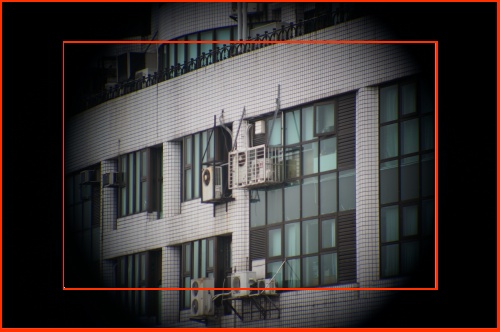

變焦到 120 mm ，仍然有暗角。
用 2X 就沒問題了，但圖片沒有裁切，所以看起來有暗角，用在 M4/3 的機身上應該就沒問題。
這是 8 mm 最大光圈拍的，實際應該是 3.4。
中間區域

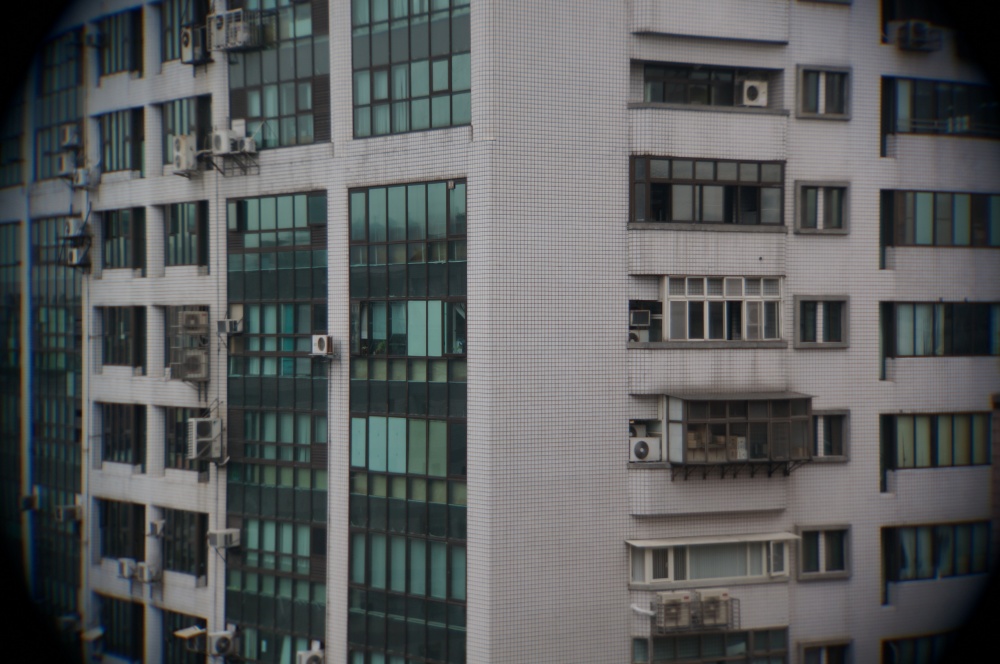

30 mm 最大光圈。
局部
120 mm 最大光圈。
局部
8 mm 光圈 4，相當於實際光圈 8。

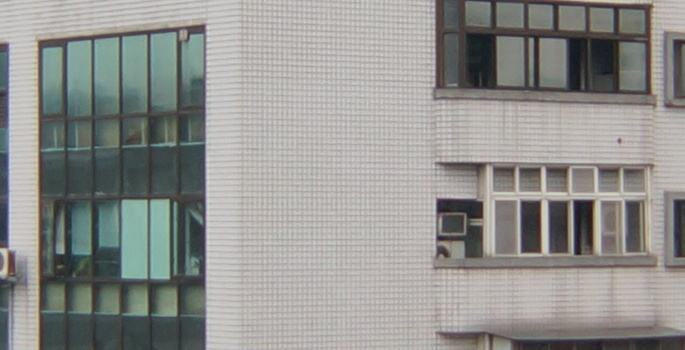

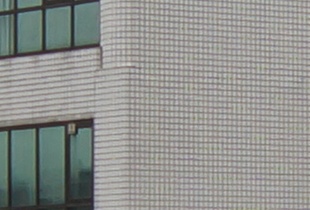

局部。

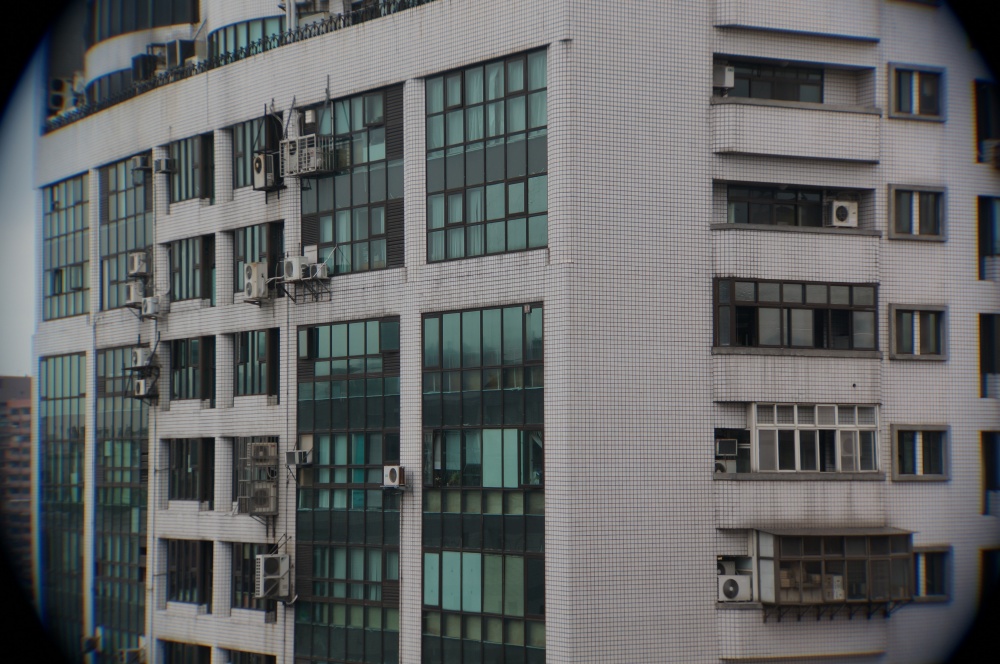

30 mm 光圈 4。

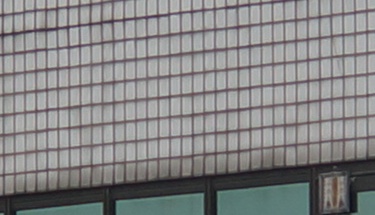

局部。
120 mm 光圈 4 (實際為 8 )。
局部。
由以上的測試中可以看出，周邊影像其實並不好，縮光圈時影響有改善，但對於周邊影像的改善有限。當然嘛，原來就不是設計給這麼大的感光器用的，所以要求也不要太高了，有沒有改的價值，見仁見智吧。這隻鏡如果原來沒壞的話，其實改起來不難，尾巴車一下，裝個接環就好，所以算起來應該很便宜。
雖然畫質不怎樣，但是要知道這些圖是 1600 萬畫素的相機拍的，如果拍動畫，目前的 Full HD 只有 200 萬畫素，如果是 4 K 的機器拍攝也只有 800 萬畫素，應該畫質也不會太差吧，不過邊緣就不能苛求了。
