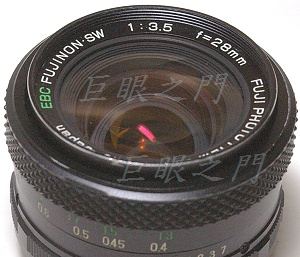

這是 fuji 的老鏡,鏡主要改為 Nikon F 接環。
此鏡光學結構 7 群 7 片,但是網路上找到的圖太小,根本看不清楚,有哪位知道的話,告訴我一聲吧。

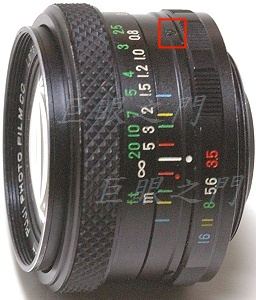

側面的外觀,紅框中的螺絲取下就可以把前後段分離。
尾巴是 M42 接環。
要分離前後段要先把後鏡組拆開,後鏡組上有卡環的小孔,卡住孔洞就可以轉開。前後段分離後,鏡身內的狀況,凸出的桿子是光圈連桿。

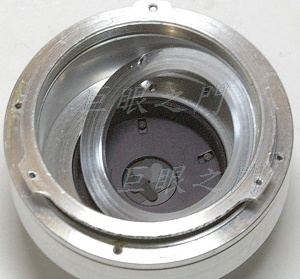

後段的內部。
兩個金屬片的缺口原來都卡住鏡身上的光圈連桿。

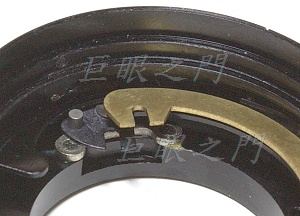

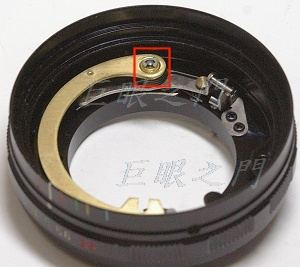

改鏡的話,這個機構沒有用,紅框中有個 C 形的銷子,取下就可以將銅片拆下。

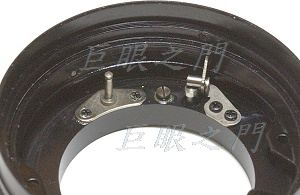

右上方的是光圈控制機構,要留著。

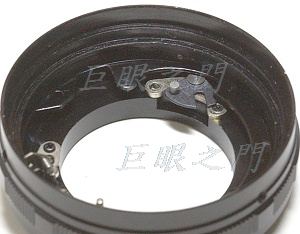

這邊的兩個零件都可以拆掉,用不到了。
要改 Nikon ,法蘭距不太夠,要把底下的位置用銑刀銑深一點,以免鏡身上的連桿頂到。加工的時候當然要把上面的零件先拆掉。銑掉的深度其實是在前面的無限遠調整測試後才會知道。

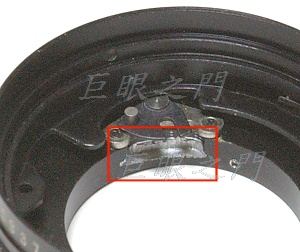

黑色的部份是光圈的控制機構,因為要後移的比原來設計的還要多,所以後移時會頂到鏡身。

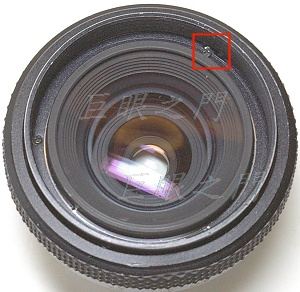

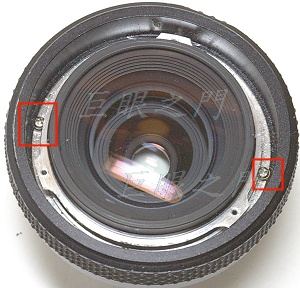

銘環拆下,紅框中是固定濾鏡環的螺絲。

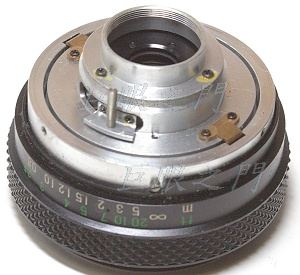

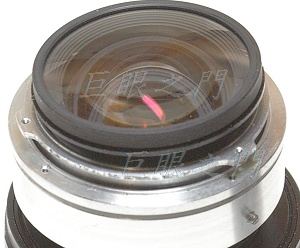

濾鏡環拆下,紅框中的是調整無限遠的,共有四隻。測試了一下,即使調整到極限也無法適合 Nikon 鏡的無限遠,而且尾巴只有 1 mm 厚度,也沒有車的空間,只好研究看看鏡組有無後修空間吧。
調整無限遠螺絲拆除,對焦環就可以取下。

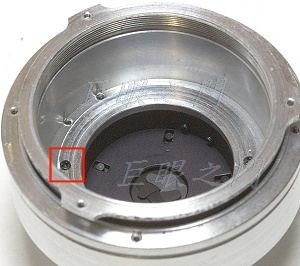

因為光圈有點遲滯,研判應該是裡面有油,所以要拆洗。把前鏡組拆除,裡面可以看到有兩隻螺絲鎖著一個鋁環,要把鋁環拆掉。
拆開,果然裡面有些油,都拆出來清洗了一下。

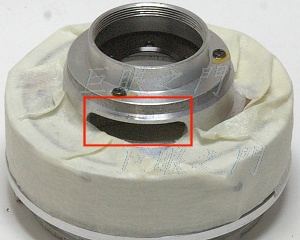

因為鏡組要後移才能對到無限遠,前面說的光圈控制機構會頂到這裡的凸起,所以要磨平。磨的時候整個要包起來。

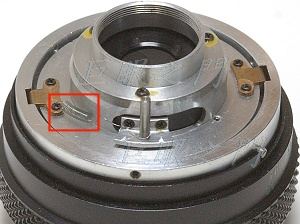

在定位器的螺絲上鎖了一根彈簧將光圈連桿拉住,這樣就能保持縮光圈狀態。
圖中可以看出連桿旁已經磨平,這樣可以爭取不少後移空間了。

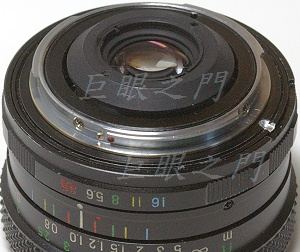

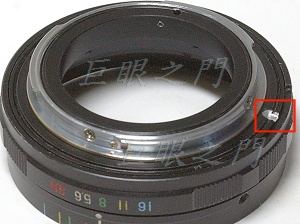

可以對到無限遠了,但是也沒辦法裝整個的接環,所以在原來的 M42 螺紋上鎖了一個 Nikon F 接環的插刀部份,在紅框中磨了鏡頭卡榫。無限遠後調不足的 Fuji 鏡頭就只能這樣改,後調空間夠的話就可以裝整個的接環。
裝上鏡身。

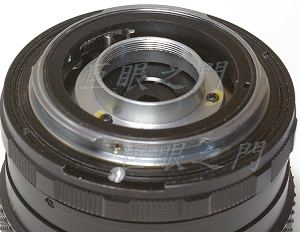

裝上後鏡組,調好無限遠就完工。

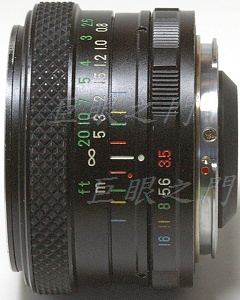

側面的外觀,尾巴凸出大約 8.9 mm ,全幅機應該也不會打鏡。
D.T. Tang 製作
