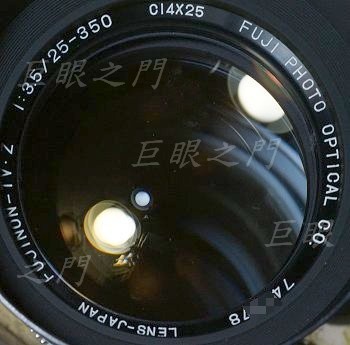

大範圍的變焦鏡。光學結構查不到。

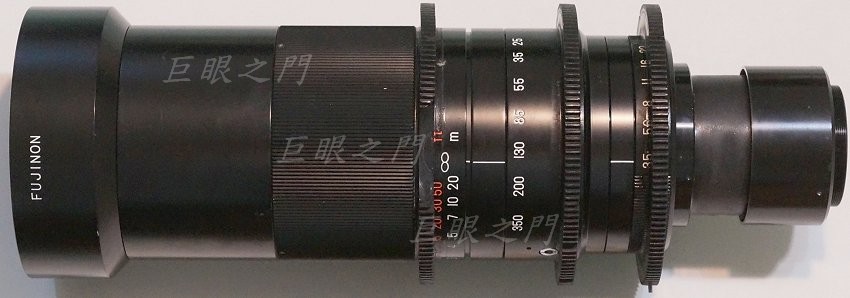

很大的鏡頭，其實這隻鏡原來沒有那些齒輪，應該是以前的擁有者改的，齒輪是塑膠材質，用途應該是與 TV 攝影機上的自動控制機構連動。因為是改的，所以有些原來數值被遮住了一些，但並不影響使用。

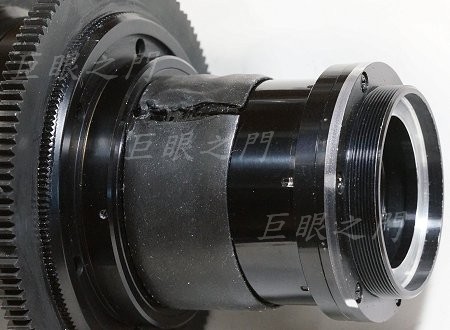

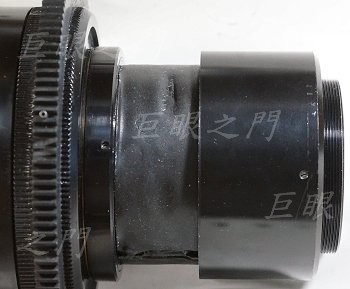

原來的尾巴，有一截似乎被車掉了，而且用軟橡膠之類的材質黏在上面，好醜。為何如此不得而知。

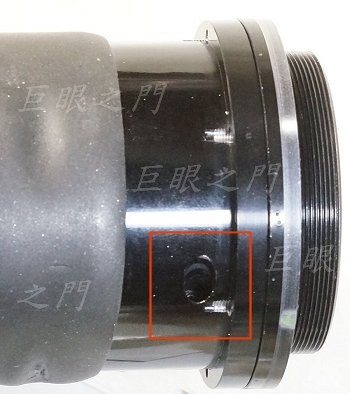

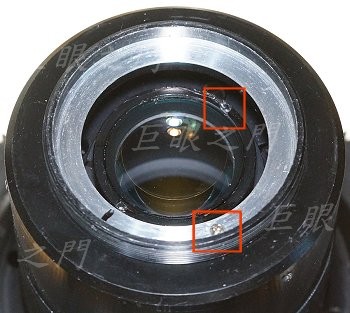

這是尾巴，下方紅框中原來應該有個螺絲凸起，但遺失了，圖中已經補上。上方紅框是調整後鏡組的凹孔。後鏡組可以轉動，前後調整稱為調「後焦」。這是有位職業電視攝影師教我的，說是電視攝影機的鏡頭都有這個機構，後鏡組可以調整，調到適合的位置，變焦時就幾乎沒有移焦。但這是一直想不通的事情，焦點面確定了，原廠調整好不就好了，為何要去變更法蘭距呢。不過這隻鏡頭為了調這個後焦可花了很多時間。
原來尾巴外面有個罩子，罩子有螺紋，可以直接轉動取下。
這個孔洞內有個螺絲，後焦調整好可以鎖住，要調整時要先把這個螺絲轉鬆。

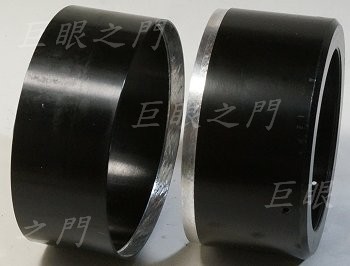

因為尾巴罩子後面空了一截，好醜，找了有陽極的環，內徑車一下，再把罩子外徑車一下，長度量好，車修好黏起來。

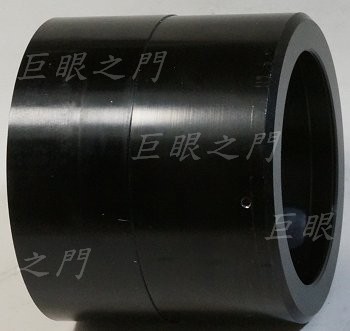

黏好後的外觀。

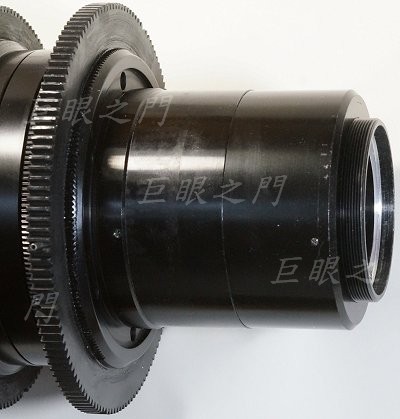

轉上去，這樣好看多了。

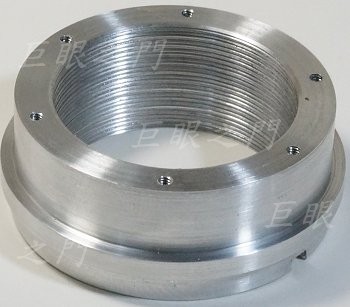

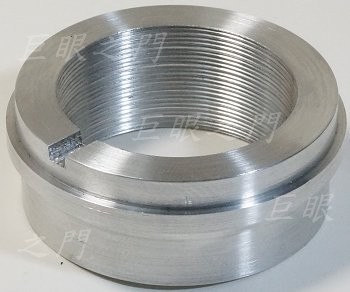

做了個鋁環上面有凹槽，要配合原來尾巴凸起的螺絲，內側車了消光螺紋。
另外一面。因為此鏡很重，所以做的零件要粗勇一些。雖然不會把腳架鎖在機身上靠機身來撐住鏡頭，但是有時會提著機身，鏡頭垂在下面，所以要牢靠些。

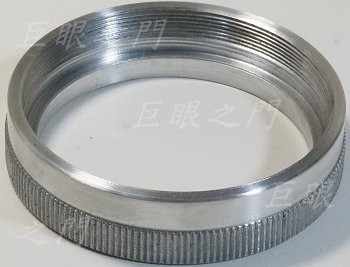

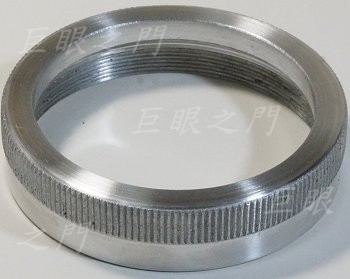

做了鎖環，原廠後面的接環應該也是用鎖環的，鎖環也要做的厚實些。
另外一面。

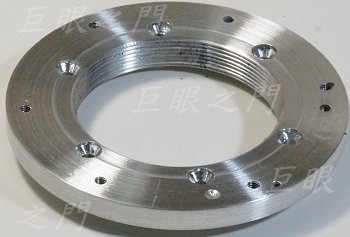

最上面還有一截，外徑要大一點才能鎖 M4/3 接環。
另外一面。
先把有缺口的一面對著鏡身，放進去。

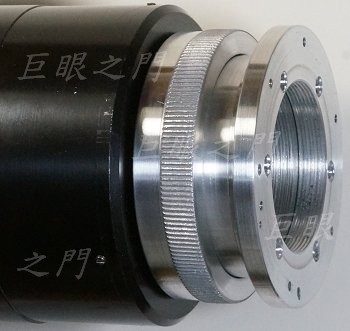

鎖環鎖住。

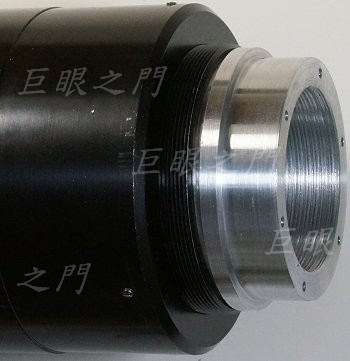

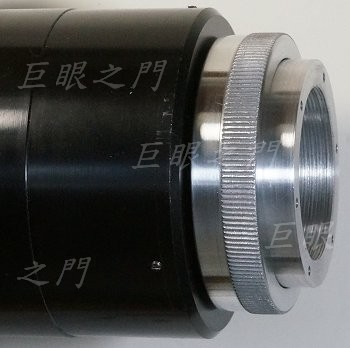

大圓盤裝上。
鎖上接環。這個接環是個舊貨，但是比較厚實，而且材質似乎是航空鋁，其他手上市售的一些轉接環都好薄弱。

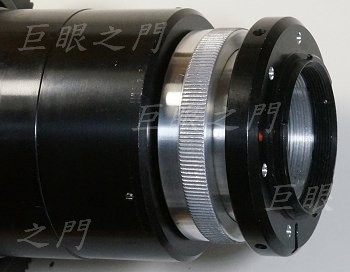

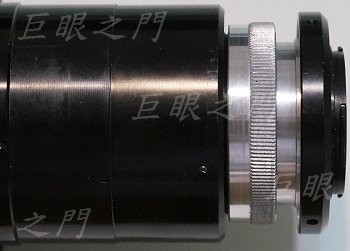

側面。

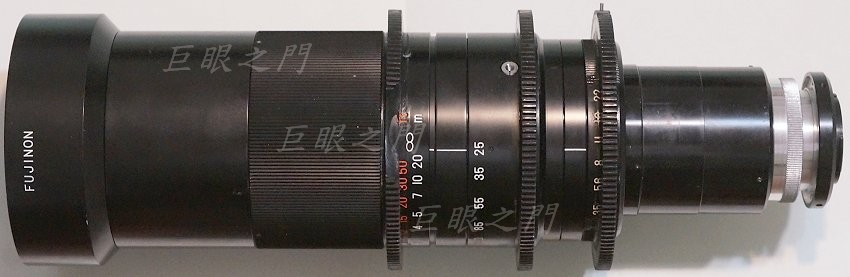

整體外觀，還要去做陽極。
手上 M4/3 的機身只有舊舊的 G1，性能不太好，沒有峰值對焦，即使用放大對焦也快要對焦對到脫窗。勉強看看吧。350 mm f 3.5 ，實在很難對焦。
f 8，無限遠真的好難對。
中段 85 mm f 3.5。
中段 85 mm f 8。
短焦端 25 mm f 3.5，根本就有暗角。難怪海灣上有隻同樣的，根本沒人標。
短焦 25 mm f 8。
稍微近一些的目標，350 mm f 8。
短焦端 25 mm f 8。
