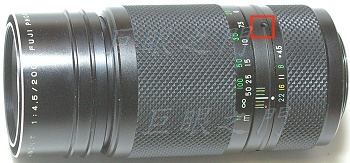

這是 Fuji 公司改插刀式之前的老鏡，鏡主要改為 Nikon F 接環。

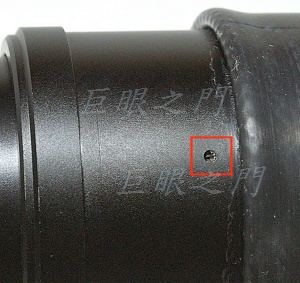

紅框中有螺絲，是固定後面一截的，後面一截有光圈環。

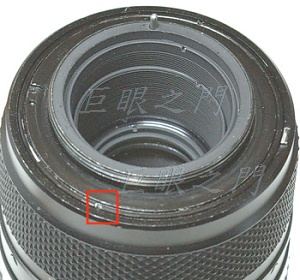

尾巴 M42 接環的外觀，在光圈環的內側，紅框中有卡環的卡槽，這個卡環拆開後可以將光圈環取下。
光學結構五群五片，但是網路上找到的原圖大小橫寬只有 64 pixel ，所以左圖是半猜出來的，第一第二片可能有很大誤差，加減看吧。

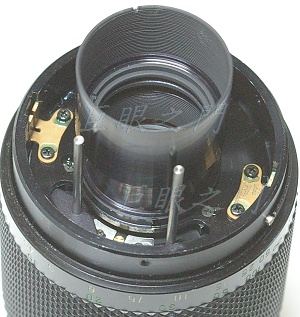

後面的一截拆掉以後的外觀，左方的桿子是光圈連桿，右方是壓光圈桿，向左頂住光圈就會縮起。
為何要拆後面一截？因為要改 Nikon 要先看能否調整無限遠，但是花紋橡皮掀開一半沒看到螺絲，認為可能調整無限遠的機關在後面一截，所以拆開研究一下。
這是拆下的一截，裡面是光圈連動的一些機構。

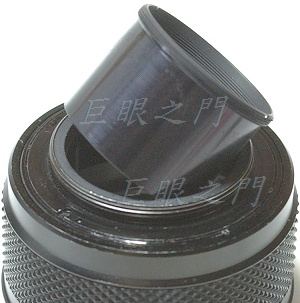

這個尾巴的護環可以轉出來。
尾巴的卡環拆開後可以把光圈環取下，取下後可以把光圈環上的凸出先磨掉，改鏡的話那個凸出沒有用。

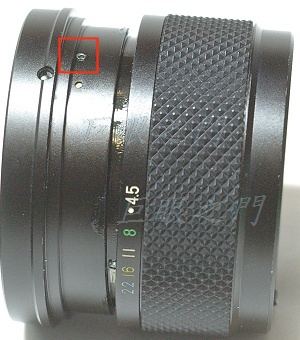

紅框中的螺絲是固定裡面光圈機構的。

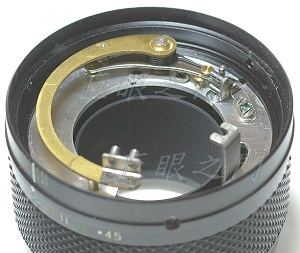

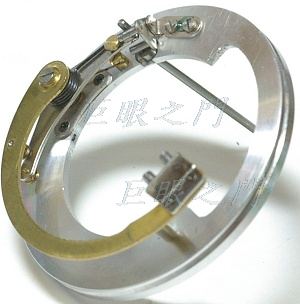

上圖的螺絲就是固定這個機構的。

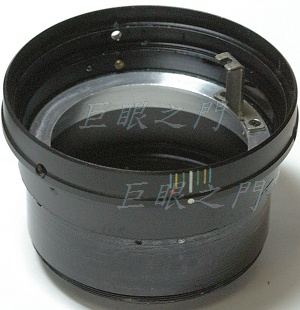

這是剩下的部份，裡面的鋁環是光圈連動環。
裡面沒什麼機關，看起來無限遠調整應該不在尾巴。
前面的鏡片邊框也很細，應該沒有無限遠調整裝置，把對焦環的花紋橡皮掀開多一點，搞了半天原來還是在這裡。這就方便了，把那些不該拆的都裝回，無限遠調整一下。
因為是長鏡，所以無限遠調整空間較大，還好有 2 mm 以上的調整空間，所以除了把光圈環的凸起磨掉以外，其他都不必動，只要把無限遠調整到裝上這個轉接環能對到無限遠就好了。

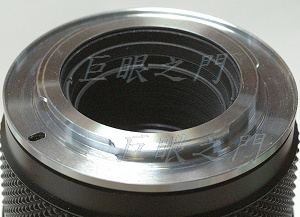

轉接環要用像圖中有凸緣的，這樣就可以把頂針頂住，保持在縮光圈狀態了。
