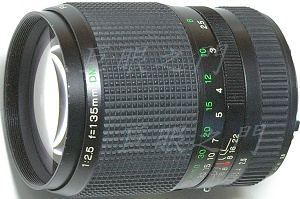

這隻鏡要改 M42 接環,Fuji 的鏡頭也改了幾個,應該是可以改。
這是尾巴,四隻螺絲轉下來就可將接環拆下。
光學結構四群五片。

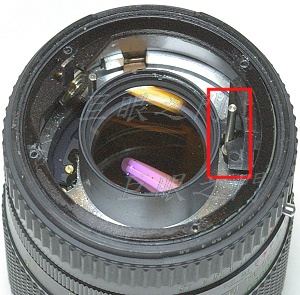

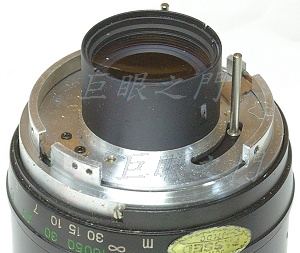

這裡有個叉狀零件是光圈環與內部光圈組件連動用的,另外一隻桿子則是壓光圈桿。此鏡光圈的既定狀態為開光圈。
光圈環上這兩隻螺絲不需要拆。

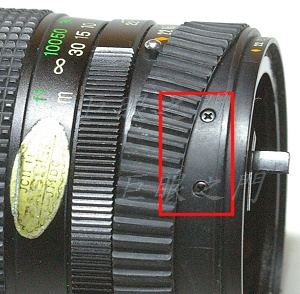

要拆的在這裡,在光圈環的花紋橡皮底下,這兩隻螺絲是固定裡面連動的叉狀零件,要拆掉才能將光圈環取下。

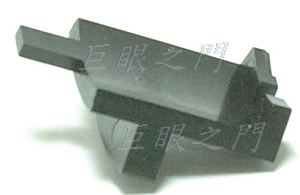

這就是那個叉狀零件,左方凸出於接環的最後要磨掉,這個零件是塑膠的。

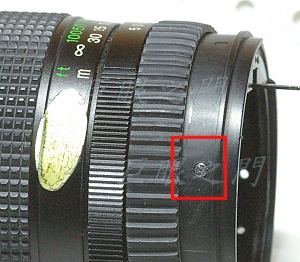

光圈環上還有個螺絲也要取下才能將光圈環拿下來,這個螺絲裡面鎖著一個小銅環,是限制光圈環轉動角度用的。

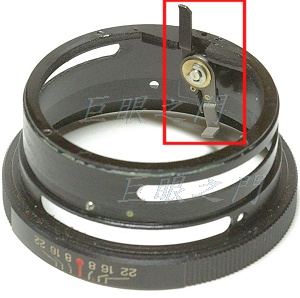

這是尾巴壓光圈桿的內外連動裝置,這個組件上原來的彈簧將光圈保持在開,拍攝時才會縮起。下方的紅框中有光圈定位鋼珠,要注意不要掉了,這個鋼珠大小比較特別,比一般的大一些。

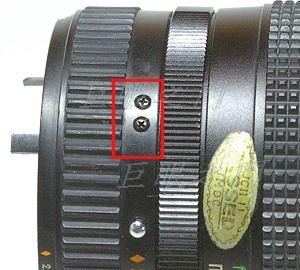

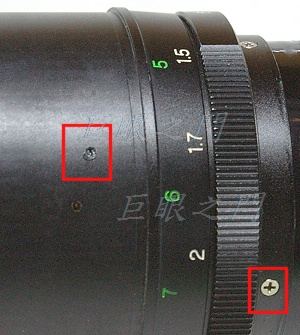

這是無限遠調整螺絲,在對焦環的花紋橡皮底下。

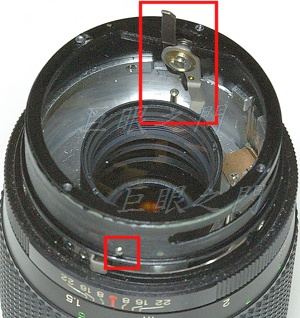

右下方紅框中的螺絲是固定尾環的,要拆下才能修整尾環。
尾環拆下了,這是剩下部份。
這個零件凸出於尾環,尾環還要車短才能對到無限遠,所以這個零件凸出的部份都要切掉。
尾環已經車短了。

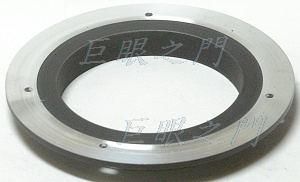

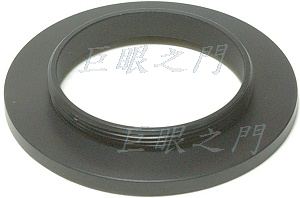

這是 M42 接環,是定做的。

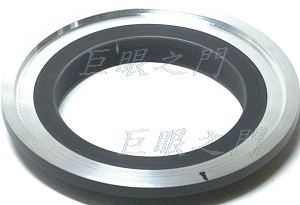

裡面內緣也車薄了,厚度要與原來的尾環座子配合,反正車到可以對焦到無限遠為止。邊上外緣先留著,這樣比較容易對正同心。
等四邊的螺絲孔打好了,再把外緣車平,不然會頂到光圈環。
這個零件凸出很多,要切到與尾環齊平。

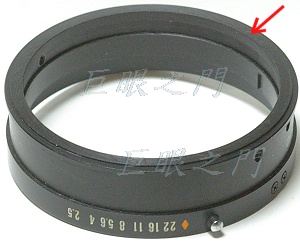

光圈環也要車短,車到接環裝上不會頂到為止。

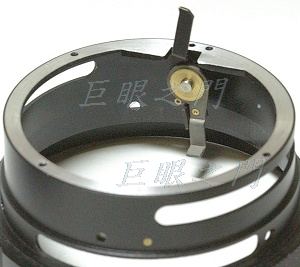

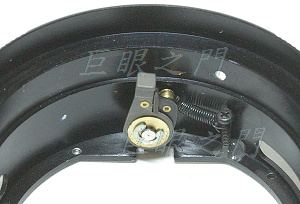

這個零件原來既定值是開光圈,現在要改為縮光圈,旁邊鎖了一隻螺絲,再加上一根彈簧拉住就好了。

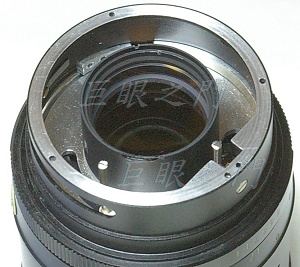

把尾環裝上,裡面的兩隻桿子要稍微磨短,不然會頂到 M42 接環。

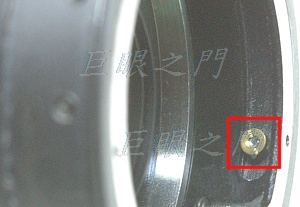

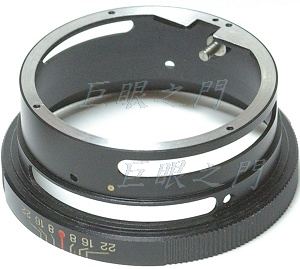

光圈環也裝上,記得這個小銅鈕要裝回,否則光圈環會轉到超過 2.5 ,那樣看起來很怪,這個銅環還不太好裝,要用一字起在裡面頂著才能有外面上螺絲。

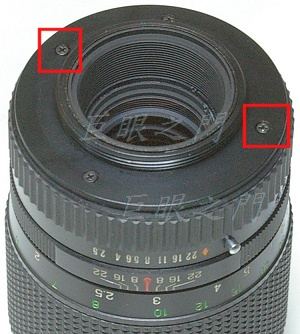

尾巴接環裝上,把原來的護環也車修一下黏回去,完工。這兩隻螺絲要磨短一些,因為會頂到裡面的零件。
D.T. Tang 製作
