可校正不同接環鏡頭的無限遠校正器

對焦座部份

最近常有網友要改鏡，改鏡時一般都需要校正無限遠，改 K 接環比較好辦，手上有些廢機身，可以作為校正用。

可是改別的就麻煩了，手上沒有廢機身，所以都要求網友一起將相機寄來，這樣不但麻煩而且會有摔壞的風險。本來想買廢機身，但是拍賣網站上少有廢機身，而且似乎並不便宜，於是想到為何不做個可以校正各廠牌鏡頭的校正器呢？

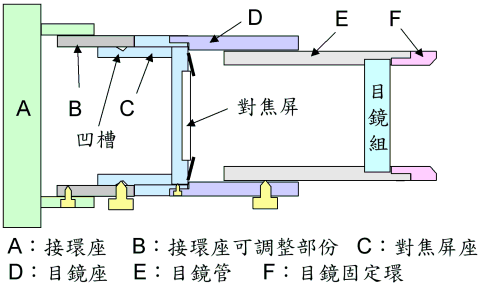

構想是這樣的，只要有接環，有對焦屏，有放大目鏡，整個組合在固定的尺寸，這樣就可以校正無限遠。如果把接環換成不同廠牌，不是就可以校正不同廠牌的鏡頭了嗎？心動不如行動，左邊就是設計圖。

談談整個的原理：前面的部份只是一個可以接鏡頭的接頭，而對焦屏的位置則是鏡頭成像的位置，對焦屏有兩個面，一般是以有裂像的那一面向前，但是不這樣也沒關係，但是要有裂像比較好確認焦點。後面的目鏡組只是要把對焦屏上的影像放大而已，就像是相機的觀景窗，目鏡到對焦屏之間的距離只要眼睛看得清楚就好，當然最好作成可以調整的。鏡頭接環以及對焦屏的距離要用原廠的鏡頭來校正：例如要接 M42 的鏡頭，那就要找個標準的 M42 鏡頭，也就是在原廠的相機上對到無限遠剛好裂像也是指示無限遠，以此為標準，裝上前面接鏡頭的部份，在對焦屏上的裂像也剛好無限遠就對了，最好也做成可以調整的，但是調好後最好就固定不要再動了。這就是原理，其實很簡單，就是用原來無限遠的位置很標準的鏡頭做個校正器，以後調整時以此為準可以調整到剛好無限遠就可以了。

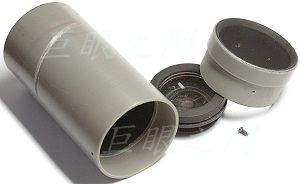

先看淺藍色的 C 部份，這部份其實是由三個部份組成，當然直接用金屬塊車成這樣也可以，不過我實際上是用塑膠管湊起來，因為好車。固定對焦屏的部份是用一片塑膠板黏在管子裡面。

再車個凹槽與挖洞。

將對焦屏卡進去，外面再配合兩片小塑膠片用小螺絲鎖住固定對焦屏，這樣就完成了對焦屏座。對焦屏是用一片作廢的裂像對焦屏，磨沙面要在目鏡側，環紋透鏡面要對著鏡頭。

但是目鏡管與對焦屏座目前還是分離的，當然您要作成固定的也可以，但是要清理對焦屏以及目鏡組都會比較麻煩，而且萬一目鏡的焦距算的不理想，使用時就會很累，所以目前的相機觀景窗都有視度調節功能。

這是 D 部份與對焦屏座。

D 部份是側面用螺絲鎖在對焦屏座，對焦屏座完成後再將這部份鎖上。這段管子配合目鏡管就可以調節目鏡到對焦屏的距離了，可以調整到看對焦屏最清楚的位置再固定，黃色的大螺絲是可以轉鬆或轉緊的調節螺絲。

這是 E、F 部份，E 是一段管子，裡面裝了一個放大的目鏡，這相當於相機的觀景窗放大用目鏡，這個目鏡的焦距大約在4-5cm 就可以，也就是說與標準鏡的焦距相近就可以，我是用一個 50mm 的標準鏡廢鏡的後半部，只用後半部就可以了，F是將目鏡固定的一個卡環，主要是卡住目鏡，稍微長一點是作為眼襯，可以擋住一些側面的雜亂光線進入眼睛。這幾個組件隨便怎麼組裝，反正不要讓目鏡掉出來就好。當然管子的長度要先量一下，反正由目鏡的位置看對焦屏的距離清楚即可。

目鏡管上用銼刀磨出一小段螺紋狀的凹槽，再配合外管上的一隻螺絲頂在槽裡，這樣就有簡單的調焦裝置了，這是老招，以前自己做望遠鏡的調焦機構也是這樣做。

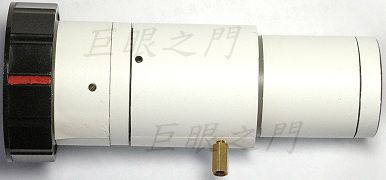

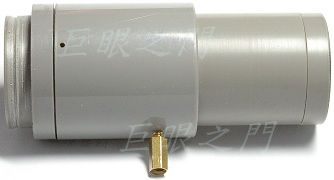

這是對焦屏座、目鏡管兩部份組合的狀態。

用了一陣子，發現這樣其實不夠好，因為要測試不同廠牌機身用的鏡頭，前面的接環座會常常更換，原來的塑膠接頭會被螺絲頂出一些痕跡，怕不耐久，所以又重新製作了鋁的接頭。

Pentax 接環座部份

A 與 B 是接環座，是固定鏡頭的，A 部份其實用一個鏡頭尾蓋也可以，但是那樣萬一鬆動的話，鏡頭有掉下來的危險，所以最好還是用個廢延伸環之類的，反正有鏡頭卡榫的比較理想。目前比較懶惰，先用個鏡尾蓋吧。

但是這部份為何要分為 A、B 兩部份？主要是因為接環座 A 與 B 是一個單元，A 是接環，B 是可以調節長度的部份，這兩個部份其實是固定在一起的，那為何又要作成兩個部份？主要是因為由最左方的接環面到對焦屏的磨沙面就是法蘭距，這個距離非常重要，如果距離不準的話還調什麼無限遠呢？所以這一段要作成可調式，以便調整到恰當的位置再用固定螺絲鎖緊。當然這個部份如果有耐心的話，慢慢車到恰當的長度也可以。目前也是比較懶，暫時作成一段的，車到定位就可以用。

接環座與對焦屏座的結合是用尖頭固定螺鎖住的，固定螺卡在對焦屏座的凹槽中鎖緊即可，但是對焦屏座的管子上要車個 V 型凹槽(請參閱設計圖)，而且不能對準固定螺的尖端，而是要稍微偏向對焦屏側，這樣在鎖緊時，尖頭會滑向對焦屏側，這樣接環座才能與對焦屏座緊密結合，法蘭距才不會移位。

這個工具的 A、B 部份如果換成不同廠牌的接環，那就可以校正不同廠牌的鏡頭了。以後就不用去買廢機身了。

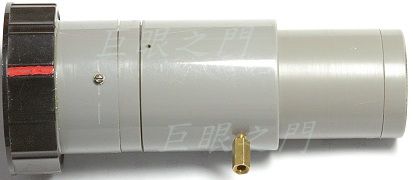

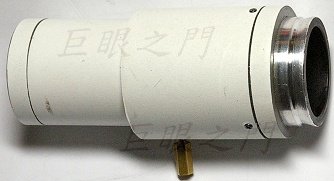

這是 Pentax 用的無限遠調整器，大致完工了，外表還要貼上貼皮。

也許您會有個疑問，不是手上有 K 接環的廢機身嗎？為何還要做，主要是機身比較重，用這個應該會比較方便，不過看起來的影像是反的，但是對我而言不是問題，因為以前是玩天文望遠鏡的，天文鏡沒有什麼反不反，經常不是正的。

這是貼上貼皮的外觀，裡面所有會反光的部位也都要塗上不反光的黑色水泥漆。

這是後來將前方鏡座改用一節延伸環的版本，這樣鏡頭比較安全，有卡榫不會掉出來。

Sony α (Minolta) 接環座部份

Minolta α接環，也就是 Sony α接環用的校正頭，後面的對焦屏是一樣的，換了校正頭就可以校正不同的接環了。

校正頭是用黑色的工程塑膠車製的，因為工程塑膠容易加工，而且一時手上也沒有α接環用的鏡頭尾蓋，所以就這樣做了。

前面的外觀，這隻校正頭是用一台壞掉的 Minolta 機身上的接環改的，算是廢物利用，其實這樣看起來比較正式。

目前手上也沒有 Minolta 的系統，為何會做這個呢？因為有個朋友的某個 M42 鏡頭在 Minolta 的機身上無限遠不準，所以做一個來校正用，我想遲早還會用到。

也許您要問，我如何校正這個校正器呢？只靠法蘭距資料量測嗎？當然不行，因為手邊有 Minolta 轉接 M42 的轉接環，只要把轉接環裝上，再用一個調好的 M42 鏡頭來校正就好了。

Canon EF (EOS) 接環座部份

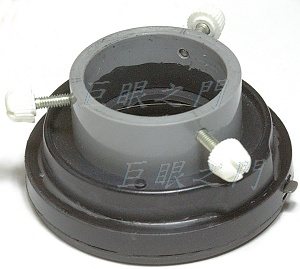

Canon 用的，因為剛好手上有個用不到的 Canon 鏡頭尾蓋，所以就用上了。這個校正頭因為車的剛好，所以不需要用螺絲來調整無限遠的位置。

裡面當然也要塗上不反光的塗料。

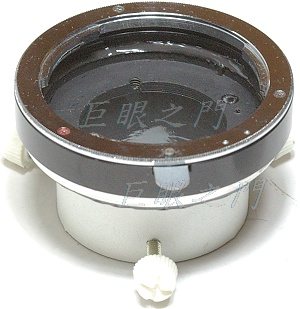

這是後來又改用一個廢機身接環來製作的版本。

反面的外觀。

Nikon F 接環座部份

這是 Nikon 的接環座，是用一個 M42 轉 Nikon 用轉接環的零件，那個轉接環的 M42 接座部份已經改鏡用了，前面的 Nikon 接環部份剛好可以廢物利用。中間的部份則是找了些廢鏡的零件來拼湊起來。ㄒ

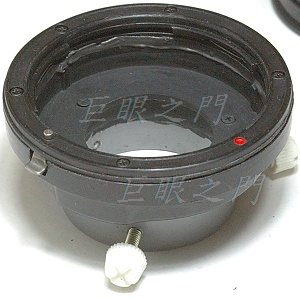

背面的外觀，因為高度有些不太對，所以用三隻螺絲來調整。

現在 Canon Sony Nikon 的鏡頭都可以改了，哪天萬一換系統的話就可以用上，有人要改那些接環也可以使用。

可調整型法蘭距評估接座

前面的器材都是調整鏡頭的無限遠用的，但是有些鏡頭要改鏡前需要評估法蘭距是否足夠，或者是還差多少，這樣的情形下，前面的器材就不見得有用。於是想到為何不做一個可以調整長度的法蘭距評估器呢？

左圖是一個已經不知道是哪知鏡頭上拆下來的複螺紋調焦部份，可以前後調整大約幾個毫米的距離，不長不短，可以用上。

這時前方的外觀，缺點是內徑不太夠，鏡頭的接環無法塞進去，但是要找內徑夠大的鏡頭對焦零件實在很難，因為對焦機構大部分都比接環的直徑要小，固然有些變焦鏡的前組應該比較大，但是手上就是找不到適合的，有些是塑膠的，看起來很薄弱，有些太長，這種東西最好不要車，因為複螺紋只要一去修改，經常就再也卡不進去了，因為複螺紋很精密，只要有一點變形就變的很緊。

後面會突出，因此用一小截塑膠管墊一下，後面再找個鏡頭裡的零件車一下配上去，最後面當然要黏一截塑膠管去適合前面已經做好的對焦座。

前面那一節轉動調節的部份，原來光禿禿的不好用，找了個 Canon FD 鏡頭上拆下來的環，在側面用豆型小螺絲鎖上，這樣好看些，也比較好用。

側面裝上固定螺絲就完工了。

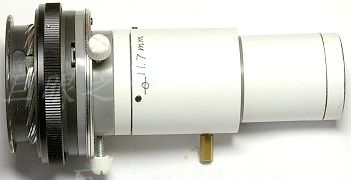

裝上對焦座部份，前面可以伸出來。

對焦接座的前方距離對焦屏，也就是焦點面的距離，大約是 11.7mm，對焦到清楚時，前面一截的伸縮量就可以評估法蘭距的大約距離了，雖然伸縮距離有限，但是伸到很前面還對不到就表示法蘭距沒問題，如果全部縮起來還對不到，那就是法蘭距不夠，所以實際上並沒有困擾。

前面的部份也可以縮進去，這樣就可以評估法蘭距以及後面要車掉多少。

前面不是說鏡頭接環進不去嗎？其實要評估時一般需要把接環拆掉比較好評估，接環拆掉後一般都可以進的去了。
