這個以前改過，也製作過轉接環，但這次做法不同，再貼一次。這隻鏡頭的光圈葉片上有油，而且已經變的很黏稠了，光圈環幾乎轉不動，建議鏡主就不要去操作光圈了，否則連動螺絲遲早會斷掉。雖然理論上可以清理，但是前後都拆不開，只能放棄，將就用吧。鏡主說買的很貴，傷腦筋，那還是不要破壞性改，做轉接環好了。
以前沒查到光學結構，補貼一下，4 群 6 片雙高斯。
這次用這個 carl zeiss 126 鏡頭的廢鏡筒來製作。

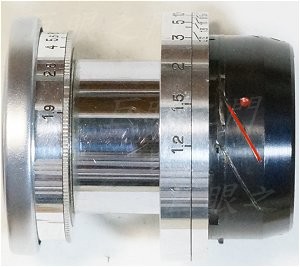

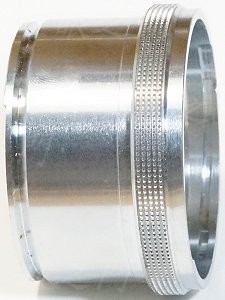

中間切開，上端凹入處以上幾乎全部切掉，周邊要銑三個缺口，以便鏡頭裝入。後面有花紋的部分切出來，內緣車大，套在另外一截外面黏起來，最後面鎖上 Sony E 接環。但是這樣還不行，因為這個鏡頭似乎不能太緊，否則有應力而造成對焦很緊。

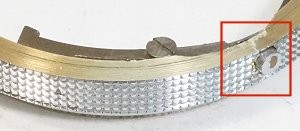

因為要鬆一點，所以轉接環要車的剛好，結果又太剛好了，應該要再緊一點，於是把紅線處的縫隙撬大一些，那樣彈性就會大些，會頂的稍緊。結果一撬之後裝上轉接環，竟然對焦就沒那麼緊了，真是太奇怪了。
因為不能太緊，所以摩擦力無法對抗對焦的力量，必須要做鏡頭卡榫，此鏡原來在機身上也是有鏡頭卡榫的。廢料堆裡找了好久，看到這個 Canon NFD 接環的廢零件似乎可以用，而且還本身帶彈簧，在適當的位置鎖一塊高度約 4.5 mm 的鋁塊，把零件鎖在鋁塊上，還剛好找到一個適合的有軸螺絲。靠壁上的位置磨掉一些，左方找了一個按鈕，在壁上鑽孔裝起來。沒想到這個廢料還著麼好用，所以很多廢料都要留著，有些留了十年也沒用，但運氣好就會用的上。

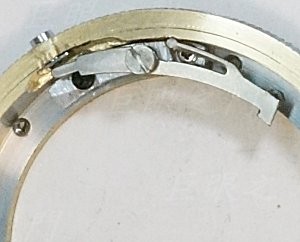

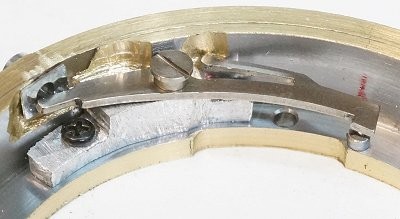

上視圖。這個卡榫位置很重要，要剛好卡住，所以黑色螺絲的孔要做成可調整的，調到正確位置再鑽另外一個孔鎖螺絲。

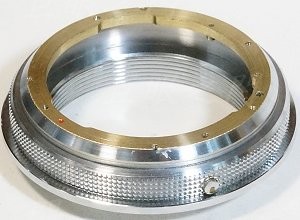

按鈕，這個按鈕外面的鍍鉻有些磨損，但是也沒辦法，找不到更適合的了。

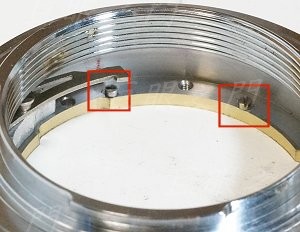

這兩個位置各鎖一個小柱狀螺絲，是裝拆鏡頭的定位點。

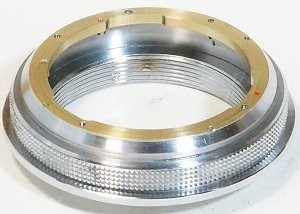

轉接環全貌。

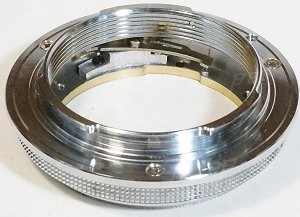

反面，裡面無須塗黑。
因為鏡頭裝上後，鏡身會把亮的位置擋住。

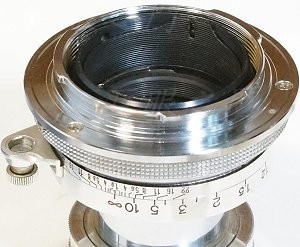

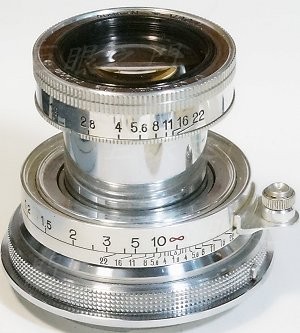

裝上鏡頭，看起來還不錯吧。只是可惜前後鏡組都拆不開，無法清洗光圈葉片。
