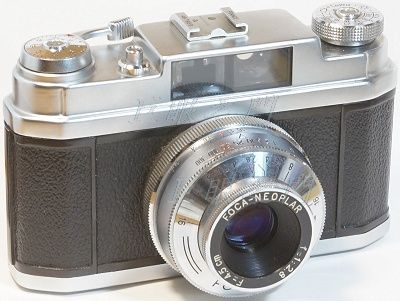

法國機。

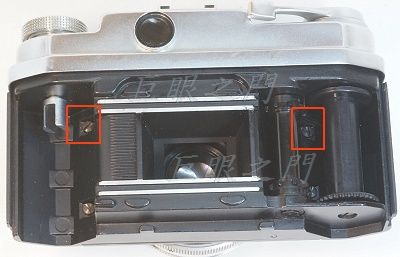

背蓋打開,這裡各有兩隻螺絲,四隻螺絲拆掉就可以把面板取下。

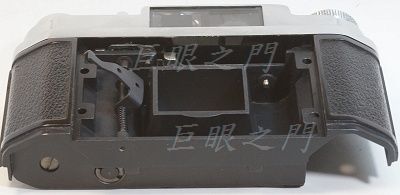

剩下的機身,只要四隻螺絲取下就好,雖然還有東西連著,不太容易取下,但是稍微扳扳弄弄,不要用暴力就可以取下。

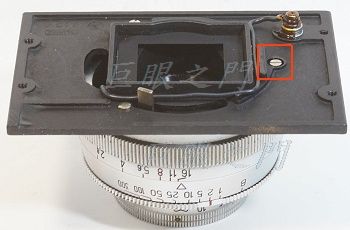

面板連著鏡頭,這裡周邊有三隻螺絲,裡面還有鎖環,都要取下。但是鎖環躲在擋光板裡面,要先把方形的擋光板取下比較方便。

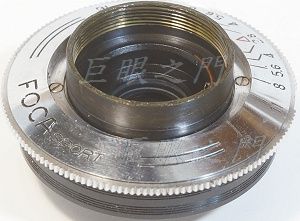

鏡頭部份,裡面連動的環不需要,光圈環要連在底座上才能運作,所以方形的底座還要車圓。

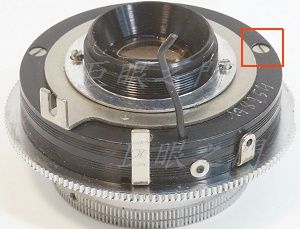

這裡三隻螺絲拆開可以將底蓋拆鬆,只能拆鬆,拿不下來,原因不明。
本來想由前面拆,這是前鏡組取下的狀態,後來發現不要去動前面了,因為仍然拆不開。

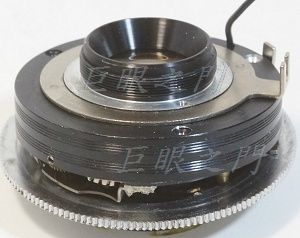

其實只要這裡有縫隙,弄一弄就可以使快門葉片由此掉出來,這樣就好,不用拆了。

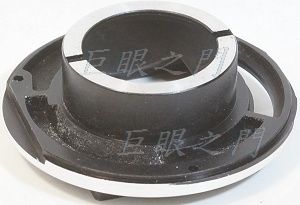

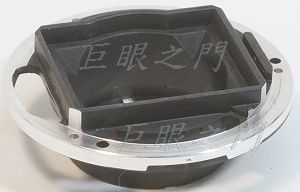

這是原來方形的底座,要車成方形,原來鎖住光圈環那一節的螺絲孔要留著。
另外一面。

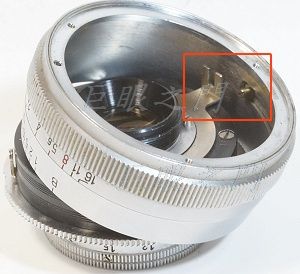

這個環要裝回時要注意這裡的連動機構要卡住。
底座要這樣裝回。
因為後面還要裝個環,要整個鎖起來,而原來的螺絲孔規格有點奇怪,所以要等候面的鋁環做好了,重新整個鑽孔鎖螺絲。

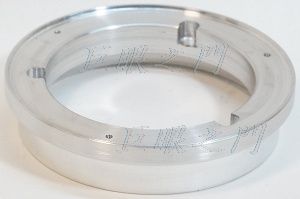

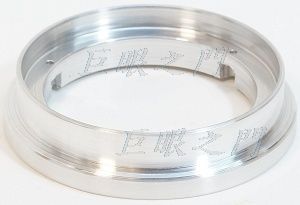

鏡主本來要改 M42 ,但是法蘭距不夠,不可能,所以改 Sony E 接環。這是墊在接環與鏡身之間的環。
另外一面。
裝上,鎖上螺絲。

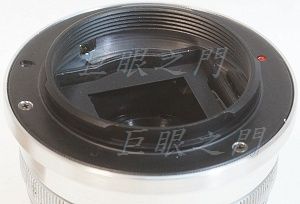

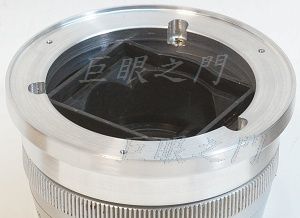

裝上接環,黏上方形的擋光板。

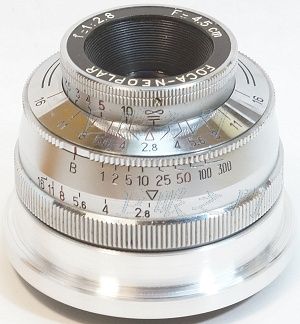

全貌。
前鏡組側面的小螺絲可以調整無限遠。
D.T. Tang 製作 |
