這個網頁中將介紹一些常見的鏡頭病症，並針對每種病症說明醫治或預防的原則。但是實際上的病況可能比這裡說明的更複雜，還是要看實際的狀況來對症下藥。此網頁主要是給一些想自己修鏡頭的【勇者】參考，已經很有經驗的朋友就不必看了。
發霉

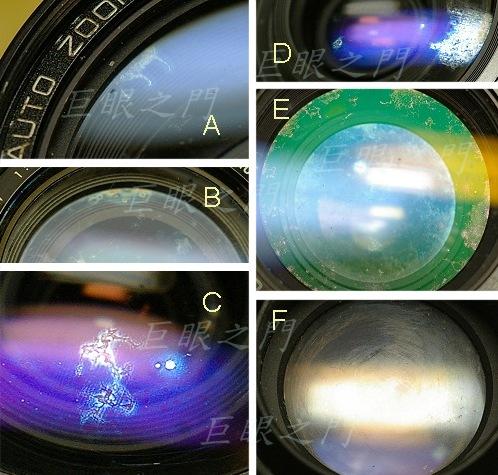

發霉是最常見的鏡頭病症，發霉的原因是存放不當，很多人喜歡將相機鏡頭放在衣櫃裡面，其實衣櫃裡面是最不適當的相機存放場所，衣櫃裡面其實溼度是很高的。開始發霉的時候，玻璃上看來好像有細細的絲狀，漸漸擴散，如左圖 A、C；發霉嚴重時整個鏡頭都是霉絲，如左圖 E。
如果沒有鍍膜的老鏡不大會發霉，即使發了霉也容易清理。鏡頭的鍍膜是一些金屬氧化物或是鹵化物，當然現代鏡頭鍍膜的配方複雜，有些機密我們也無法清楚了解，不管是什麼成份，反正是一些化學物質，而霉菌附著之後就會吃掉這些化學物質，不嚴重的時候可以將霉菌清掉，不會留下明顯的痕跡，但是有經驗的人還是看得出來。發霉嚴重的時候，有時會把鍍膜吃光，也就是說清理掉霉菌之後，會發現發霉的地方鍍膜都不見了，像左圖 D 就是鍍膜都不見了。有時即使鍍膜還在但是已經變質，如左圖 B，如果鍍膜看來黃黃的那樣，基本上那塊地方的鍍膜已經沒救了。
不要以為發霉清掉就好，因為發霉處的菌絲會吸附空氣中的水氣等等物質，最嚴重的時候，霉菌與空氣中各種化學物質以及灰塵混合作用之下，會在鏡片表面形成一層硬硬的、霧霧的，類似沈澱礦物質的東西，如左圖 F，這種情形鏡片就報銷了。這種霧化能否清理要看運氣，如果很薄的話，用牙膏磨一下也許就磨掉了，但是鍍膜大概都毀了，嚴重的時候，即使用牙膏磨掉了，但是鏡面上可能也會留下一些磨痕，這樣的鏡頭大概只能留著拆零件。
要預防發霉就是要保持乾燥，現在的電子式乾燥箱很便宜，最小的一千多元就可以買到，調整在相對溼度 45-55 之間就好。至於已經發病的怎麼辦，如果只有一兩個小點，可以先不管，拍逆光時可能會產生一些耀光而已，但是要放到乾燥箱中，不要讓霉菌繼續生長，如果已經有絲狀，那就洗吧，自己練功自己洗，如果沒膽子就花錢吧。如果是已經有沈澱物的那種霧化情形，就大膽的給他拆下去吧。
發了霉要早處理比較好，因為霉菌會分泌一些化學物質，會與鍍膜作用，即使放在乾燥箱裡面，黴菌並沒有死亡，那些分泌出來的化學物質也仍然在裡面，還會繼續腐蝕鍍膜。一般說發霉不嚴重無須處理，那只是由荷包的角度出發的，由保養的觀念看應該要馬上處理。
脫膠

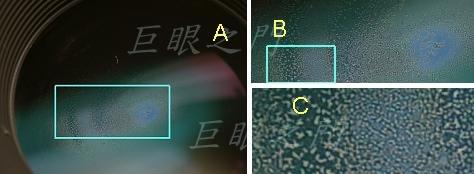

脫膠也是很常見的鏡頭毛病，幾十年前因為鏡片與空氣的接觸面會造成反光，所以會儘量將鏡片黏合以便減少空氣－玻璃的接觸面，近年也會因光學設計的關係，繼續使用一些黏合型鏡片，但是這些黏合型的鏡片常常會發生黏合膠變質，或是脫膠，脫膠輕微時，仔細看會有一些很細小的點狀痕跡，不仔細用放大鏡看，有時會以為是發霉，如左圖 A，此時逆光會發生反差降低。藍色框中放大看，仔細看會發現有許多小點，如左圖 B，如果 B 的藍色框中再用放大鏡看就變成很多明顯的小白點，如左圖 C。更嚴重一點白點就會變大，變的明顯，有時會看起來像汽水。有時黏合膠會變質，變成整片白白霧霧的。
不管怎樣，脫膠或是黏合膠變質都很麻煩，因為醫治的方法是將鏡片分開，再重新黏合，但是筆者自己也沒有這個功力。三十年前是說要將鏡片泡在溶劑裡面，再用阿拉伯膠（一種樹脂）黏合。以前用舊的變質的小天文望遠鏡片試過，可以用丙酮溶開，但是黏合的時候很難，還是留了一堆氣泡。即使可以黏合，但是鏡片間距離可能無法與原來相同，對畫質難免會造成不良影響。
脫膠的問題很難避免，有時與原來的材料品質有關，存放條件只要不受熱應該還好，像筆者的鏡頭存放條件都一樣，但是就是有一兩隻鏡頭變質了。

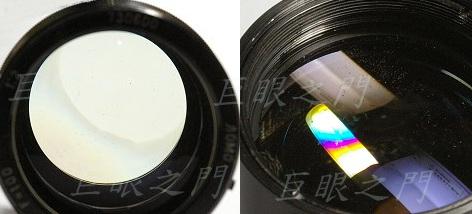

這是另一種典型的脫膠，黏合的鏡片脫膠後會出現兩個沒有鍍膜的面，因此脫膠的部份會產生強烈反光，透光率也因而降低，由左圖中可以看到脫膠的部份比較暗，表示穿透的光線減少，而右圖中則可以看到脫膠的部位與其他有鍍膜的面相比，反光強烈許多。
比較有趣的是，似乎三、四十年前的老鏡頭脫膠時比較常看到這種情形，而近一二十年的鏡頭脫膠則是氣泡狀的脫膠。此種面狀脫膠，其實還可以拍，只是透光率會有些不均勻，但是解析度影響不大。有隻 Leica 135/2.8，雖然脫膠，但是解析度還是勝出，不像一些近代鏡一脫膠就是一堆點狀像氣泡的東西，拍起來霧霧的。
鏡片變質
有些老鏡片玻璃使用了一些特殊化學元素，久了會變黃，這是變質的一種，此種問題似乎無法預防，但是在數位相機上，有時因為自動白平衡的關係，可能根本看不出來鏡片變黃。

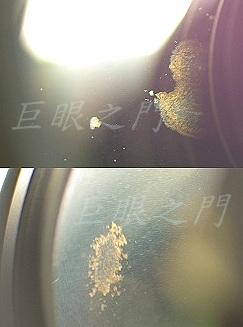

另外反射鏡因為有些面是鍍了薄薄一層金屬，久了會氧化，左圖是一隻 Sigma 400/5.6 的反射鏡氧化的狀況，因為反射面很大，所以局部有些氧化，拍出來暫時還沒有明顯影響。反射面的金屬氧化，理論上可以拆出來清洗重新鍍，但是那樣很麻煩，也要不少錢，不如買新的算了。
另外一種變質是鍍膜變質，鍍膜有時即使沒有發霉也會與空氣中的化學物質作用而變質，這與材質有關，一般副廠鏡變質的機會比原廠鏡大，一分錢一分貨，至少筆者自己的經驗是這樣。這種變質有時看起來與發霉造成的變質很難分別，不過如果從來沒有發過霉，但是鏡片霧掉了，多半是鍍膜變質，不過不管什麼原因，鍍膜一變質，大概鏡頭就沒什麼價值了。
如果是輕微的鏡片變質，不管是因為發霉造成還是什麼原因造成，甚至是鏡片敲到了，敲了一個點；反射鏡氧化掉了，反正是點狀的變質問題，都可以用一個絕招，就是把變質處用黑色簽字筆點掉，天文望遠鏡也是一樣，這樣至少不會在逆光時造成耀光。不過如果壞掉的地方太大就不必了，總不能把鏡片的 1/4-1/5 都塗黑吧。
鍍膜磨損
鍍膜磨損也是常見的問題，不過這是不愛惜鏡頭的人才會發生的事情。一般而言，愛惜鏡頭的人多半會在鏡頭前面加個 skylight 或是 UV 之類的保護鏡，但是有些人又說那樣會影響色彩；不過我是覺得除了拍正片，我實在不很相信那些影響用肉眼看得出來，即使用正片恐怕影響也有限。其實也很簡單，自己拍拍看有沒有影響，不滿意就不要用。

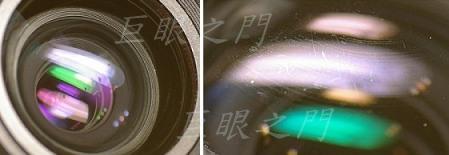

加了保護鏡是可以保護鏡片，保護鏡擦壞了就換一片，不會太貴。但是鏡頭前鏡片擦出痕來（像左圖）就很難醫治。雖然大致看來沒問題，可是用微距鏡配合燈光的反光還是可以看到許多細紋，這樣的細紋其實對拍照的影響真的很有限，也許逆光的情形看得出來，但是那樣的機會很小。磨出細紋其實對心裡影響的層面可能比較大。
要預防鏡片鍍膜的刮傷當然是儘量使用保護鏡，此外不管有沒有保護鏡，除非是記者上山下海，否則有些地方有些噴漆、灰塵很大的地方等等，儘量不要去拍吧。真的要擦的時候也要注意，不要太用力，應該先用吹氣球將灰塵吹掉，再用拭鏡紙輕輕擦，確定沒有灰塵才能比較用點力道。
光圈失效

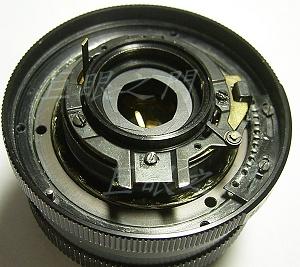

這是一隻 Zeiss 鏡頭，這是光圈機構，有許多零件，如果有螺絲或彈簧等其他零件鬆脫，光圈當然就不能正常運作，或者會有誤差。

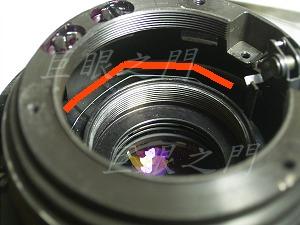

這是另一隻 Zeiss 鏡，光圈組件中有一根彈簧（紅線旁），如果用久銹蝕了，可能會斷裂，如果彈簧斷裂，當然也無法正常運作。一般而言鏡頭中控制光圈的彈簧至少有兩個，一個是要縮起來，另一個是要將光圈保持在最大光圈以便對焦，但是如果是那種很老的全手動光圈鏡頭就沒有彈簧的煩惱。

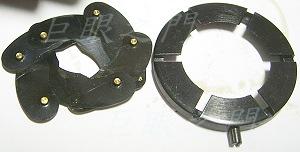

這是一隻廣角鏡，裡面的光圈鬆了，脫離了原來的位置。後來拆開撥弄了一下使他歸位就好了。這種情形常常是受到撞擊導致。
當然如果光圈葉進了油也會導致收放遲滯，因為光圈葉很薄，油一進去就會將光圈葉黏住，不易開闔，甚至無法動作。此時只要拆開清洗即可。像左圖就是油將光圈葉黏住，但是此鏡為手動鏡，在實際使用時並沒有問題，只是有些反光會造成耀光。
鏡頭應該避免受熱，受熱會造成黃油滲漏，所以鏡頭不要放在車裡面晒太陽。
對焦過緊
左圖是對焦機構中的複螺紋結構，如果鏡頭遭到撞擊，會導致零件變形，當然也就無法轉動，此外複螺紋中有許多黃油，有些品質不佳或是長期受熱等等，黃油有時會結成硬塊，有時有灰塵沙粒進到這些複螺紋中也會卡死。有些鏡頭的對焦鬆緊度是可以調整的，如果過緊也可能是調鬆緊的機構偏移。
對焦過緊一般都需要拆開清理、校正或調整，如果撞擊變形，有時很難校正回來。對焦過緊時就不要再去用暴力扭轉，有時越轉越緊就毀了也不一定，如果有沙子的話千萬不要去轉它，轉過度會將螺紋磨損，磨鬆了就無法修理了。對焦環太緊也不宜上油，因為對焦環機構藏在裡面，上黃油根本碰不到，液體的油固然可以上進去，但是容易造成滲油，當油滲到光圈葉的話，那就麻煩了，因為鏡頭的光圈葉一般都在最核心的地方，要拆光圈葉來清理的話，一般都幾乎要全部拆開。而有些鏡頭的光圈葉控制機構是調好後就固定住了，要拆可能還要整個泡在溶劑裡面，非常的麻煩。
漏油
像左途中右邊的框中，黃油滲漏出來，有時一點點滲漏並沒有關係，但是如果漏到其他不該有油的零件中就很麻煩，漏油只能拆開擦洗。
一般漏油都是油的品質不良或是受熱使油融化，手上有許多原廠鏡，用了快 35 年，可是沒有一隻漏油，而副廠鏡則有好幾隻都有滲油現象。
有人說黃油受熱會融化，而太乾燥則會使黃油乾掉，筆者不認為這是對的，黃油沸點很高，一般空氣再乾燥也不應該會揮發，一般黃油會變乾多半是受熱使其中較低沸點的物質揮發掉，即使單純的低沸點物質揮發也不會失去潤滑作用，蠟的沸點比黃油高，但是仍然很潤滑，失去潤滑作用的黃油多半變質的比較多，而不單純是揮發的問題，相機中小零件用的較低沸點的潤滑油比較可能揮發乾燥。
無限遠無法對焦
對焦機構一般都會有固定螺絲，一點點鬆脫時會造成轉動對焦環卻無法調焦，輕微時會時好時壞，左圖是 Pentax 的標準鏡，有三隻調焦螺絲，如果很鬆的時候會無法調焦。一般這種地方很少鬆脫，因為原廠在出廠時幾乎都會用膠把螺絲固定一下。有些朋友是鏡頭送修之後發病，那表示可能是師傅沒鎖緊，甚至是忘了鎖緊。
並不是每隻鏡頭都有無限遠的調整機構，有些老鏡根本是調好之後就用螺絲或其他的方式固定死了，此種鏡頭不會用一用就發生無限遠無法調焦，但是也可能固定的機構鬆脫，此類鏡頭在維修時只要移動了無限遠位置，就很不好裝回，要花很多時間。另外有些變焦鏡的無限遠位置則只是靠調整最前方的鏡片組來調整，所以有時變焦鏡萬一無法調到無限遠，可以看看是否最前方的鏡片固定環鬆脫。
鏡頭髒污與鍍膜傷害

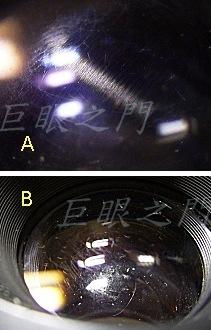

鏡頭另一種常見問題是髒污，髒污的來源可能為環境，但是最常見的是自己的手，手指上都會分泌油脂，碰到鏡頭就是一個痕跡，像左圖A是指紋，如果是保護鏡，可以用乾淨的衛生紙加一點【呼吸的溼氣】，也就是對著鏡片哈一口氣，會有些凝結水氣比較容易擦掉，但這當然是非正規的擦法，不是很嚴重最好還是等回家再處理。
有朋友問鏡片刮傷與髒痕如何分辦，有時不好分辨，但是大部分的情形是髒污大致是整片的，但是鍍膜的刮傷常常是看起來有細絲狀，但是細絲以外的地方反光是光亮的。
在條件許可時還是應該使用擦鏡頭的專用藥水，用長纖維的拭淨紙來擦拭，比較正規的擦法是由中央環狀向外擦，拭淨紙擦過就不要重複使用，理論上最好不要用溶劑，這是比較正規的說法。不過筆者自己用什麼擦呢？報告各位，本人從來是用去漬油、酒精、鏡頭水等等手邊有什麼用什麼，有時懶惰就用衛生紙沾著這些溶劑來擦，有油脂就用去漬油效果最好，水溶性的污物我就用鏡頭水或是酒精，發霉則用酒精擦完再用去漬油，不過從來也沒有哪隻鏡頭這樣擦壞的，從三十年前玩的天文望遠鏡頭、舊貨攤買的舊鏡頭等等到現在都一樣。不過您如果學我這樣擦，擦壞了不負責。
現在的鏡片有一點要注意，目前有些非球面鏡是用塑膠鏡片，有人說是用 polycarbonate，也就是 PC 材質，塑膠鏡片再怎樣還是沒有玻璃硬，比較怕刮傷，所以一般最外面的鏡片大概不會是塑膠鏡片，但是自己擦鏡頭，最好到網站上查查資料，看哪一片是非球面鏡，那片通常是塑膠的，擦得時候絕對要小心，不要刮傷。不要以為只有拋棄式相機用塑膠鏡片，小數位機、單眼機等等都可能使用塑膠鏡頭，現在的鑄模技術已經很好，可以製造出至少用肉眼很難分辨的鏡片，也可以在塑膠鏡片上鍍膜。
落水
相機落水要看掉到哪種水中，【先關電源】，如果是乾淨水，可以先將水甩乾，再用不超過 50℃ 的溫度烘乾，如果是電子機，有時很難醫，除非馬上拆開醫治。因為電子機裡面有許多軟性的電路板，而且往往有好幾層疊在一起，疊在一起的地方很難用烘乾的方法來解決，因為吸附在兩層之間的水分很難去除，當然隔很久也是會乾，但是附近的電路板會腐蝕。如果無法在落水後立刻醫治，有人是說要先放在水裡泡起來，等能處理在拿出來處理。這不是沒有道理的，可以做個實驗，泡一根釘子在杯子裡，隔一陣子看是水面容易銹還是水中的容易銹？當然是水面容易銹，所以有人說無法馬上處理最好還是泡起來。筆者是認為可以泡起來，但是最好泡開水，因為開水中的溶氧比較少。無論如何落水機就要有死馬當活馬醫的心裡準備，要醫最好整個解剖來烘乾比較好，相機中密密麻麻的零件有許多縫隙以及轉軸，還有交疊光圈、快門葉片，不拆開很難烘乾，萬一沒烘乾就開電源，可能一短路就真的毀了。
至於鏡頭如果水進到鏡片間隙，就必須整個拆開擦洗了，如果沒有電路，一般鏡片大概都可以醫治，手上有一隻落海水機，被人不當處理放在烤箱裡烤，機身全毀，鏡頭鋁合金部份有些腐蝕，但是清理後鏡頭塑膠部份壞了，但是功能還是完好的，鏡片也完美。
如果是掉到髒水、海水，馬上找乾淨水泡起來，而且最好換水好幾次把裡面的海水或髒水洗出來，其他就與乾淨水類似了。
反正落水的話，機械機醫好的希望比較大，電子機的話就很難說了。所以還是小心點吧，落水對相機來說是非常大的傷害。至於有些人說如果剛掉到水裡，趕快拿起來甩一下水，烘一烘就好；當然運氣好進的水不多也許沒問題，但是【趕快拿起來】要多趕快？恐怕很難定義，恐怕看運氣比較貼切。
鏡片清洗的問題
常有影友討論鏡片清洗的問題，認為洗過的鏡片會光軸不準，或者是鍍膜被洗掉。這兩個問題有時確實是問題，但是大部分的情形下並不會發生。
先談光軸的問題，一般而言絕大部份的鏡片拆過重裝時光軸並不會不正，如果您拆裝過鏡片就知道，鏡片裝回去要不正也很難，能裝到鏡片不正的話實在技術太差，除非是不小心沒有裝到定位。但是有些情形真的會光軸不正，例如某個牌子的老東德鏡頭，最後一片鏡子竟然靠三隻螺絲去固定並調整中心點，這種鏡沒有儀器真的會光軸不準，但是我用目測裝回去其實也看不出畫面有何差異。但是如果拆的時候沒有注意正反面，裝回時裝錯面就真的會有問題，可是這樣往往也會導致焦點偏移，甚至無法對焦，如果裝反了鏡片還無法看出問題的機會實在不大。
有一種情形會影響畫質，就是鏡片研磨時不夠平均，不同的角度位置弧面曲度有差異，因此某個鏡片轉了角度就不在是最佳組合角度，不過現代的鏡頭應該不至於有這樣的問題，而且沒有儀器量測可能也很難看出問題。但早期的天文折光鏡確實是有這樣的要求，在兩片鏡片的邊緣會有記號，裝配時要將記號對正才有最佳效果。
至於清洗時將鍍膜洗掉的問題要從幾個方向來談，一個是鍍膜品質，一個是發霉問題。基本上鍍膜品質夠好的話，並不會因為清洗而脫落，但現在許多廉價的保護鏡確實會因擦洗就將鍍膜給擦掉。不過即使鍍膜不會被擦掉，但是清洗時不注意的話卻會在鍍膜上產生一些細小的刮痕，所以沒有發霉就儘量不要去擦洗。
鍍膜的損毀除了被沙子刮壞以外，發霉是主要的兇手。許多人說發霉清洗會將鍍膜洗掉，我還是要強調，鍍膜掉了不是因為【清洗】而是因為被霉菌吃掉了。發霉清洗後有沒有痕跡其實與技術的關係不大，是要看霉菌長了多久，有沒有把鍍膜吃掉，如果吃掉了，技術再好也補不回來，除非重新鍍膜。如果發霉時間很短，還沒有侵蝕鍍膜，那技術再不好，也不至於把鍍膜洗掉，只要用的藥劑對，不要去用強酸強鹼，其實很難把鍍膜洗掉；但是廉價爛鏡則不一定，一般的原廠鏡要把鍍膜洗掉還不容易。我有一隻鏡鍍膜變質，用粗蠟打了很久，變質也沒磨掉，沒變質的地方鍍膜也還在，想想看粗蠟都打不掉，用拭鏡紙沾溶劑清洗會掉嗎？
事實上我沒有碰過發霉而將鍍膜洗掉的，只有被霉菌吃掉的。洗的不好只會有一些細細的擦痕，並不會將鍍膜磨掉。
