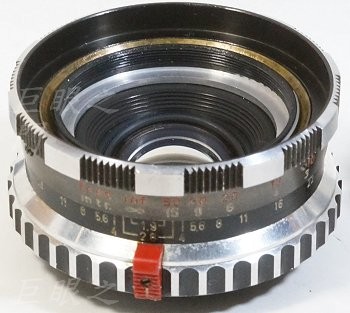

這次拆解的目的其實是要拼湊，左下方的紅色按鈕，有些會爛掉，而且很難修復。鏡主就是有個鏡的鏡片是好的，但是按鈕壞了，所以買個按鈕正常的廢鏡來拼湊。因此就把拆解過程貼一下好了。

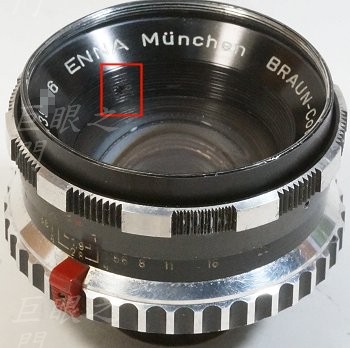

這個位置有個小小止付螺絲，要轉鬆才能把銘環轉下來，不過有些版本沒有這隻螺絲。

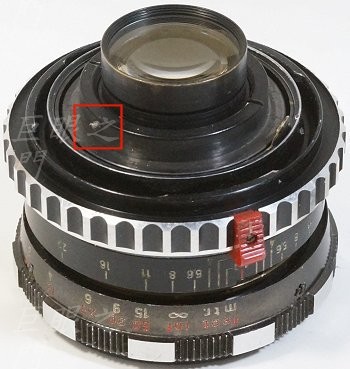

尾巴，這裡有隻止付螺絲，要鬆開才能將尾巴的外環轉開，外環應該只是擋住外面雜物進入的功能。

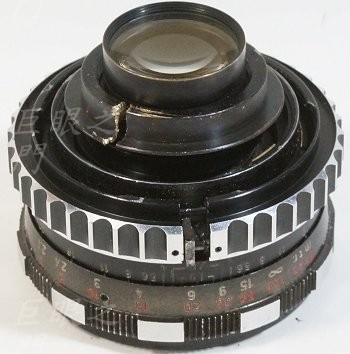

但是這隻鏡片正常的鏡頭尾環竟然轉不動，只好磨開缺口後撬下來。

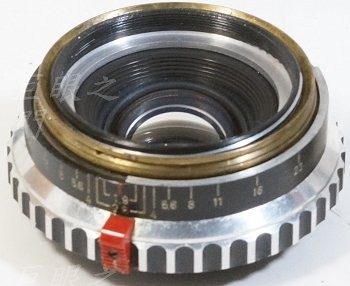

外面齒輪環上可以看到這隻的紅色按鈕已經壞了，紅色的塑膠部份不見了，裡面的金屬片會亂轉，這樣無法鎖住鏡頭。

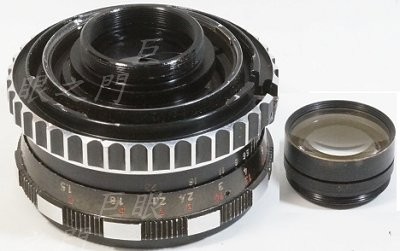

後鏡組可以轉下來，但其中一隻只能將最後面一片轉下來，只好用暴力，反正鏡片已經發霉了。
前面銘環拆掉。

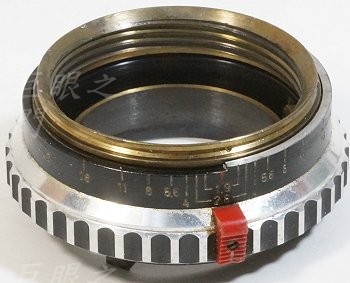

對焦環上的止付螺絲鬆開，可以將對焦環取下。銅環一直轉就可以將鏡心由鏡身中向前移出。
鏡心移出。
鏡心，左方的兩個凸出相當於對焦定位器。右方凸出的螺絲是光圈連動螺絲。

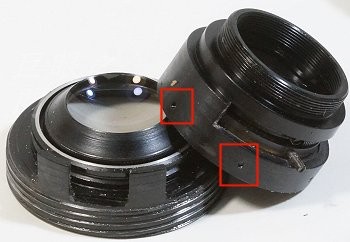

紅框中有好幾個很小的止付螺絲，鎖住前面第二鏡組以及光圈機構；止付螺絲鬆開就可以分離。因為光圈有油漬，所以要分離清洗。裝回時要注意角度以便配合最大光圈的位置。

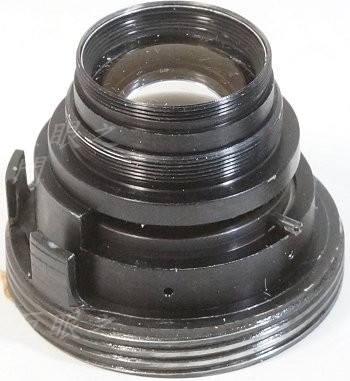

尾巴這一面，正上方的凸出是與機身光圈機構連動用的，連在薄薄的轉環上。
環可以轉出來，這個環有點傷腦筋，原來是用螺紋轉在鏡身內，但似乎不能在螺紋中上油，會有黏滯性而造成光圈回縮很慢。但原來是有油的，可能是特殊潤滑油，不過已經年久變質，很黏。把油洗淨後，用乾式潤滑好了，什麼叫做乾式潤滑，就是用 6 B 或 7 B 的鉛筆塗在螺紋內，鉛筆的石墨細粉就可以在螺紋中潤滑。這個潤滑的部份還處理了很久，最後終於搞定。

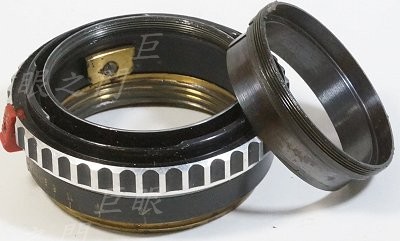

左方鏡身內的方形銅片是對焦定位器的固定部份。

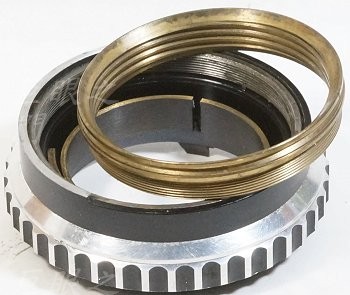

前方的複螺紋環可以轉出來。雖然理論上兩隻是同樣規格的鏡頭，但是似乎還是有些微差異，後來配對了一下，找了複螺紋與鏡心轉起來較滑順的一組裝回。其他的也湊起來就完工。不過這些複螺紋都要洗過，因為年久油漬都些變質硬化。
