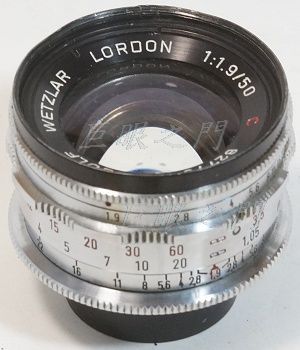

這隻鏡以前改過，以前是改 Nikon 或是 M42 ，那時的改法是把尾巴的鎖環黏死，再把外面的接環鎖在鏡身上，算是破壞性改法。
這次改 Leica M 的改法算是非破壞性改法，因為改 M 接環比較有非破壞性改的空間。

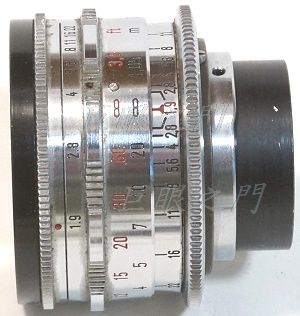

側面。
尾巴。
最內側是鏡組鎖環，裡面是鏡組外框。稍微外面的銀環是對焦測距離的機構，再外面棕色的環是鏡身的座子。這個環要頂在新的接環機構內。
以前那次改鏡，不會拆，所以沒有拆開，這次會拆了。

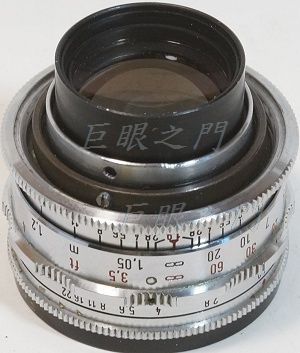

尾巴上最外面黑色的外環，用力轉可以轉下來，圖中已經將外環拆下，裡面的鏡心就可以由前面取出了，底下零件上的一排孔洞是光圈定位鋼珠的孔位。

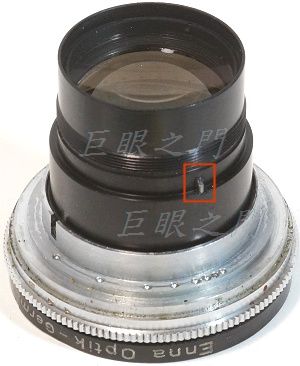

紅框中有個凸起的小柱子，那是卡在尾巴內定位用的。
前面的鏡組可以由前方的卡環拆開。

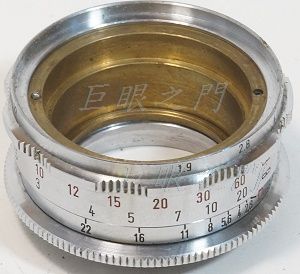

這是剩下的鏡身。
對焦環測面的固定螺絲鬆開就可以把對焦環取下。

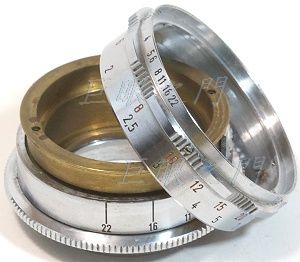

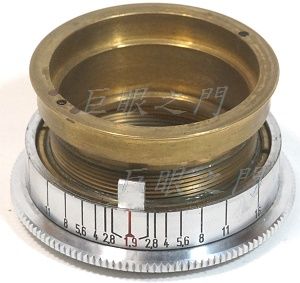

這是複螺紋的內環與外環，裡面的複螺紋如果要拆出來要在脫離的位置做記號，否則裝回時會有問題。
此鏡的無限遠位置與光圈環的數值位置有關，很難說的清楚，反正脫離的位置要做記號就是了。

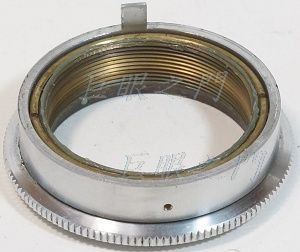

裡面複螺紋內環取出，但是這個後面的外環就轉不開了，雖然側面有個小固定螺絲，但是鬆開後好像不能做什麼，也許裡面銹死或是用膠黏死了，所以鎖環就無法拆開。

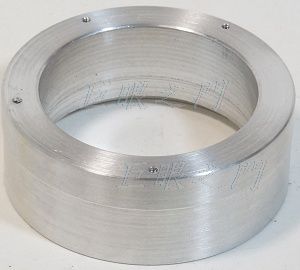

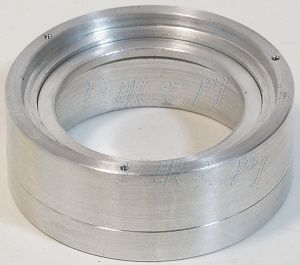

做了一個結合環，前面說的棕色的環要頂在這個鋁環內，但是鋁環不夠厚，因此內側另外做了個小一點的鋁環墊住。

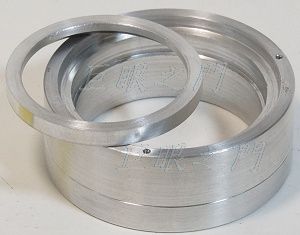

小的鋁環內卡在外環內。
這個環的形狀要車到鏡頭可以放進去。
另外一面，這一面要鎖上 Leica M 的接環。

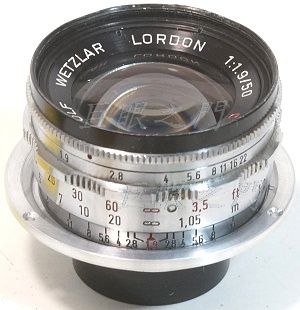

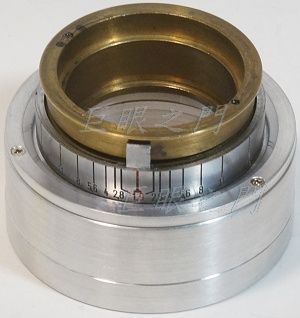

把鏡身座子放進去，鏡頭原來的鎖環剛好卡入鋁環內。

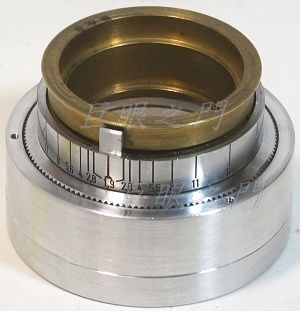

上面用一個薄的鋁環鎖住原來的鎖環，這樣就可以把鏡身固定在鋁環上了。
或者先把固定環套進去，把鏡頭組合回去。

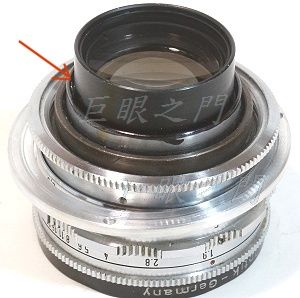

箭頭指示的那個銀環要塗黑，不然可能會有反光。

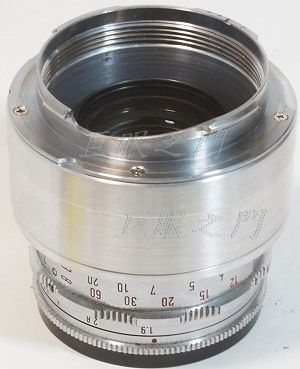

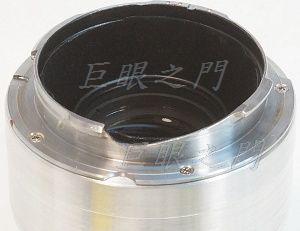

把尾巴接環裝上，裡面還要黏黑絨紙。
黑絨紙黏好。

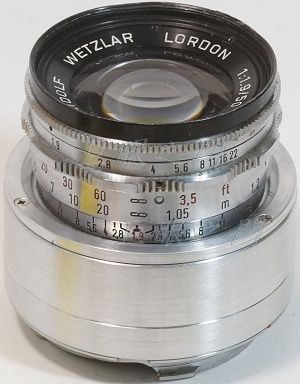

前面的鏡組裝好，鎖環鎖好，這樣就完成了非破壞性的改鏡。
