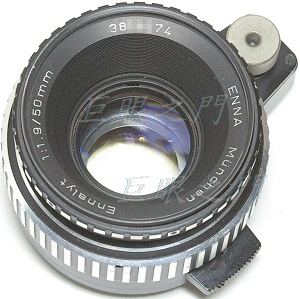

這隻鏡原來是 M42 接環，但是凸出一個按鈕，裝鏡頭很不方便，於是鏡主想把它去掉。

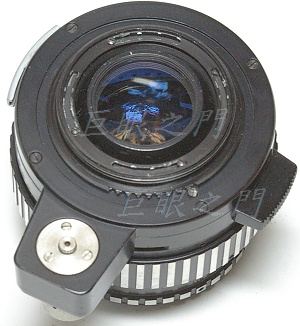

尾巴，為何有一串齒輪狀的形狀呢﹖我猜因為 M42 的螺紋不一定能做的那麼準確，有時也許按鈕無法對準機身的快門鈕，所以做個調整角度的機構，以便按鈕能對準機身的正確角度。這個機構轉接在一般的相機上當時就沒什麼意義了。
尾巴上有四隻螺絲，鬆開就可以把尾巴拆下，原來以為很容易，但是真的有點麻煩。
這是鏡組，這個鏡身的設計是可以只換裡面的鏡心，就可以變換為廣角或是標準或是望遠鏡頭，多個鏡頭共用一個對焦機構，這樣應該可以省錢吧。

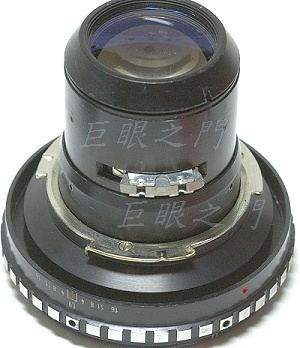

這是鏡心，上面的銀色凸出物是光圈機構，鏡身裡面的零件頂在不同的位置，光圈就可以縮放。
靠下方一些的銀環是插刀的部份。

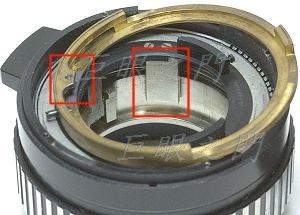

這是鏡身右方紅框中的零件是頂住鏡心光圈機構的。
左方紅框中裡面藏了一個小圓柱狀零件，是配合下圖中的零件控制光圈大小。
右上方黃銅圈下，有一串像是虛線的部份，那是光圈定位鋼珠的凹槽，此鏡的鋼珠已經不見了，不過彈簧還在。

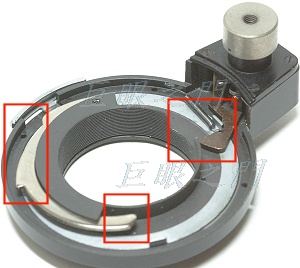

這是鏡尾，左方紅框中的弧狀區域是配合上圖中的圓柱狀零件，在不同角度時凸出的程度不同，而使得下方紅框中的部份頂住鏡身裡面的光圈機構，這個很難描述清楚，如果您正在拆一樣的鏡頭就會看得懂。
右方紅框中的褐色零件是 A/M 切換時頂住機身光圈機構用的，彈簧則是拉住機身內的光圈機構用的，反正這個鏡頭裡面設計的滿複雜，真的很難說清楚。
這個鏡尾因為弧狀零件是卡在上圖的柱狀零件凹槽中，一開始沒有掌握到方法，很難取下，後來發現要把鏡心取出，把鏡尾向上，然後用手指由裡面把可轉動部份向順時針轉動，再把這個弧狀物轉到某個角度才能脫出來，裝回時也差不多是這樣。

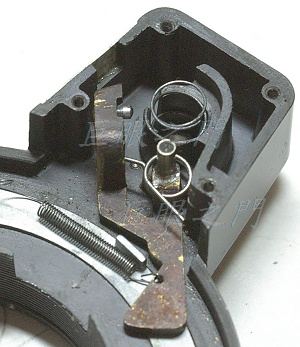

這是按鈕裡面的狀況。
本來想重作 A/M 切換開關，研究了很久認為可以，連零件都做好了，原來的零件也鑽了洞，但是測試的結果還是不行，因為鏡尾裡面在不同的光圈位置以及轉來轉去的各種角度，總是有東西會頂到，反正不可行就對了，最後終於放棄。
放棄那就好辦了，A/M 切換有關的全部捨棄。

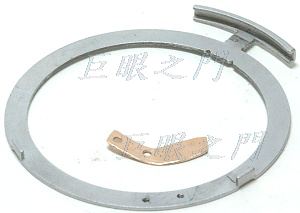

圖中是剩下要用到的零件，只有銅環與原來頂住銅環的弧狀零件，其的都不用了。

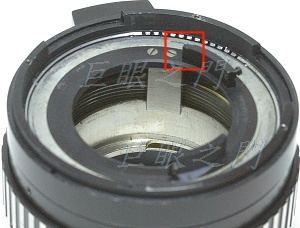

鏡身裡面有個轉環，上面有兩個凸起，紅框中凸起的邊緣這個位置，就是鏡尾弧狀物頂住以便控制光圈大小的位置。

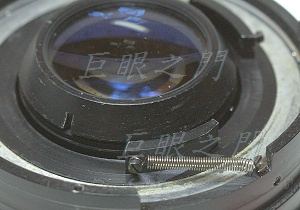

因為原來尾巴上的凸起要切掉，所以裡面的彈簧無法再用，再這裡拉了一根彈簧，找來找去也只有在鏡身邊緣這個位置可以鑽個小孔，鎖個螺絲來拉彈簧。

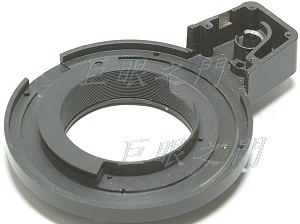

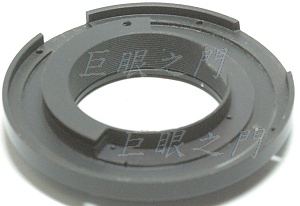

這是鏡尾的零件全部拆掉的外觀。

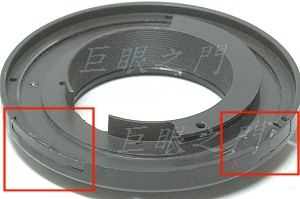

凸起部份鋸掉磨平了，但是有兩個缺口要補起來，一個是原來的 A/M 切換開關位置，一個是原來的按鈕位置。
用有陽極處理的廢零件，切下來兩片用 AB 膠補在缺口上，有些鋸口的部份用黑漆補起來。

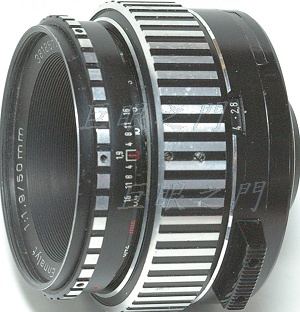

都裝回去就完工。
D.T. Tang 製作
