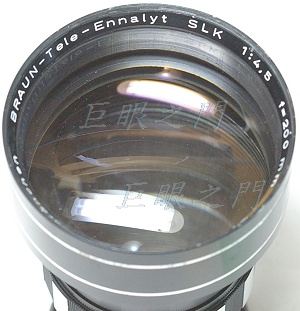

這隻老鏡應該是 1950 年代左右的產品吧，前鏡組很大。

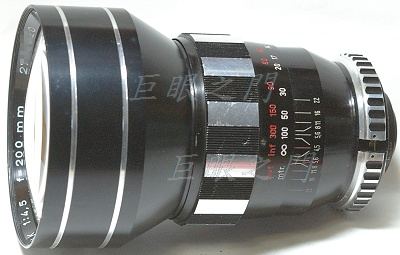

側面的外觀。此鏡的光學結構不明，但是由鏡片反光數目看起來應該是前鏡組三片，後鏡組兩片，大概與同廠牌的 240 mm f 4.5 差不多吧。
尾巴，這是很詭異的接環，圖中的環上有個缺口，原來有個紅色的塑膠按扣之類的，已經拆掉了。查了資料這種鏡頭應該是 Braun Paxette 連動測距相機的鏡頭。

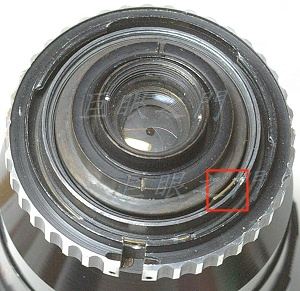

紅框中有個凸起的小銅片，可以向圖中順時針方向撥動，這是光圈調整用的，這種接環的光圈環在機身上，像是 Kodak Retina DKL 那樣，所以鏡身上是沒有光圈環，這就有點麻煩了。

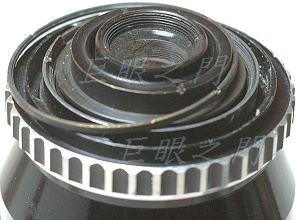

縫隙裡面有個細細的鎖環，把接環鎖在鏡身上，這個鎖環還真是細啊，真怕碰斷了。

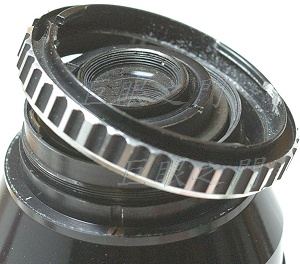

鎖環取下，接環就可以拿下來。

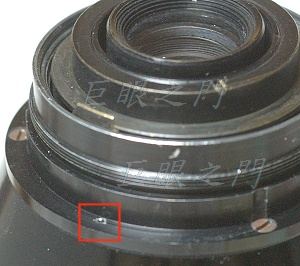

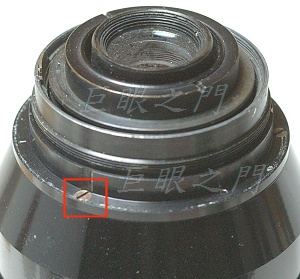

因為原來沒光圈，所以要看看能否拆開製作光圈連動。沿著這個邊緣紅框中有螺絲，共三隻，拆開後尾巴可以轉動，但是似乎沒什麼部份可以拆出來。
這個尾環側面有個小螺絲，是固定尾環的，但是拆了似乎也沒用，那就只是個尾環而已。

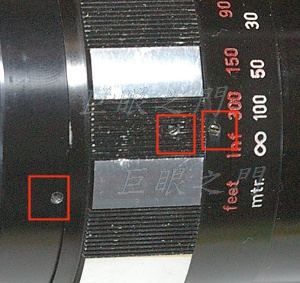

轉到近距離處，可以看到左方紅框中的沈頭螺絲，這是固定前鏡組的，鬆開後前鏡組可以拆開，所以萬一進了塵可以由此拆開吹乾淨。
中間的紅框是固定對焦環的，前鏡組拆開後，就可以將對焦環拆下，而這三隻沈頭螺絲也是無限遠調整裝置。
右方的小沈頭螺絲，是限制對焦環轉動區域的，拆掉後就可以一直轉，但是這個螺絲設計很奇怪，一般這種功能的螺絲都是轉到一定的位置就不能再轉，可是這隻可以一直轉，轉到掉進裡面的縫隙為止，所以拆開後在裡面的縫隙發現了一隻沈頭螺絲，看到的螺絲應該是後來另外配的。
前鏡組以及對焦環已經取下，對焦環原來是用沈頭螺絲固定在銅環上。紅框中有螺絲，但是鬆開後似乎也沒辦法拆開什麼部份。於是想想算了吧，尾巴就算拆的開，如果要另外製作光圈連動，還是要把鏡身挖孔，一定搞的都是碎屑，這種複螺紋還是不要動了吧，有些德鏡的複螺紋精密的很，拆開後很難裝回，有時要弄很久。
研究了一陣子，由外面製作光圈環吧。

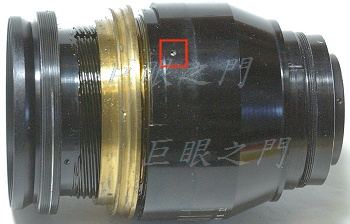

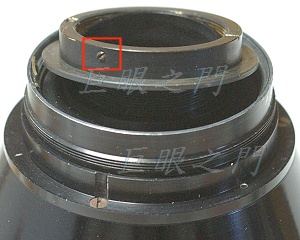

這是鏡身，在鏡頭中線相反的位置有個小孔，這是原來的接環定位用的。

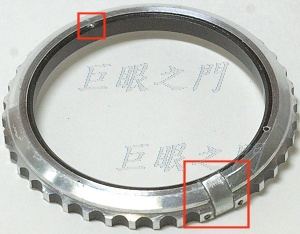

這是原來的接環，已經車短了。上面紅框中有個小凸起，裝回時就是要對著上圖中的小孔。
下方紅框中本來有個卡榫，拆掉了，有個缺口，用鋁板補起來。
反面，紅框中鎖了一個小螺絲，這也是要定位用，後面會說明。

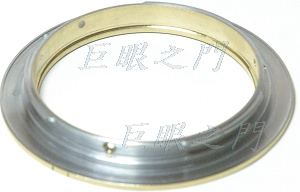

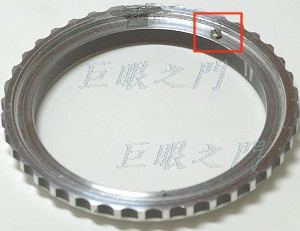

用 M42 轉 EF 的轉接環做為接環，內徑已經車大，尺寸要配合下圖中的零件。

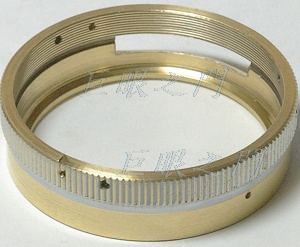

這本來是一個 L39 相機的廢零件，形狀剛好可以改造來用。上端車修一下，可以塞到上圖中的接環內。下方向內凹入的凸緣是要鎖原來的鎖環，這樣接環就可以固定在鏡身上了。
側面挖的孔是要讓光圈連動裝置穿出的，後面會說明。
這是另外一面，銅環右下角上挖了個小孔，那也是定位用的。

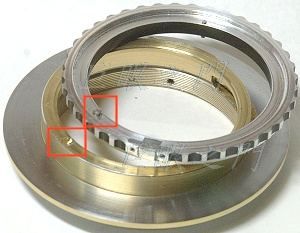

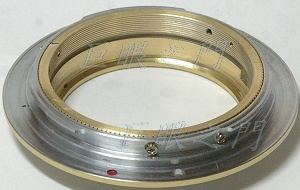

銅環與接環組合。

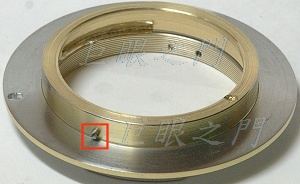

另外一面。紅框中的小螺絲是要配合後面的光圈內環定位用的，後面會說明。
銅環上的孔要與原來接環上另外鎖的小螺絲互相配合，這樣鎖在鏡身上，接環就不會亂轉，不然只靠細細的鎖環是鎖不緊的，雖然不會掉下來，但是會轉，會轉的會光圈的位置就會亂掉。
圖中上面的環是反著放的，為的是要讓大家看到凸起的螺絲，實際安裝時是反過來，凸起的螺絲才會剛好頂在凹孔中。

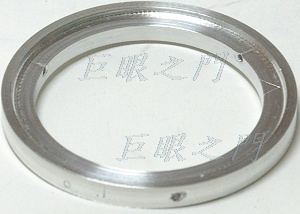

這個環是在原來的接環以及新的接環之間，外面要套上光圈環，這個環稱為光圈內環吧。

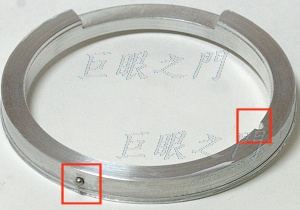

左下方紅框中是定位鋼珠，右方紅框中是個小凹孔，也是定位用的。鋁環下方外緣稍微凸出，是為了要擋住光圈環，後面會說明。
光圈環用什麼呢？自己做的話，那些光圈值很難做的漂亮，雖然可以做，但是那種顯影用的藥劑小量很不好買，而且很麻煩，所以算了。這是一個 Yashica 42-75 mm 廢鏡頭的光圈環，主要考量各光圈的相對位置以及大小方向，手上只有這個最接近，總不能找個轉到大光圈，而實際光圈是 22 的環吧。這個光圈環最大光圈是 3.5 ，而此鏡實際只有 4.5，不過將就吧，鏡主知道就好了，反正實際測光吧。此外光圈值也與實際有些出入，22 的位置大致應該是準的，光圈稍大就越來差越多了。

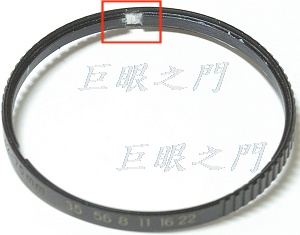

上方紅框中挖了一個凹槽，這是要與鏡身上光圈連動機構連動用的，後面還會說明。

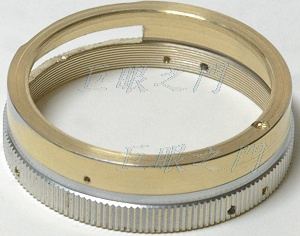

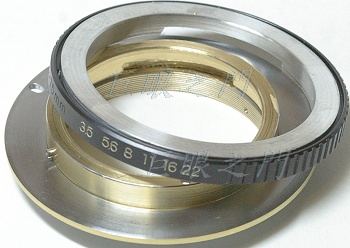

把光圈環套在光圈內環外面，鋼珠裝上，光圈內環上的凹槽要對準尾巴銅環上凸起的螺絲。當然這些螺絲、凹孔等等的定位角度並不是一開始就弄的清楚，要邊改邊測試再確定位置。
光圈內環是固定的，光圈環當然是可以轉動的，兩者之間要上潤滑油。

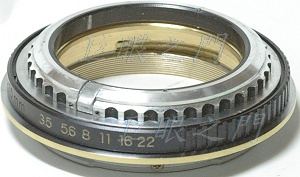

把原來的接環裝上，這就是新的尾巴各零件相對位置以及大致的外觀。

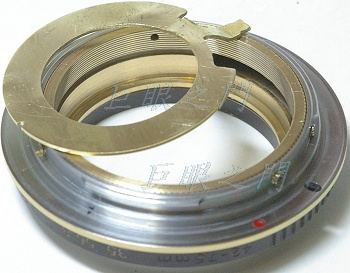

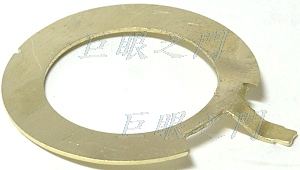

做了一個銅環，這是光圈凸桿與光圈環的連動機構。
裝的時候凸出部份要穿過縫隙卡在光圈環的凹槽中。
裝上機身，要注意各零件的角度，所以每個零件都要製作定位的螺絲以及凹孔。

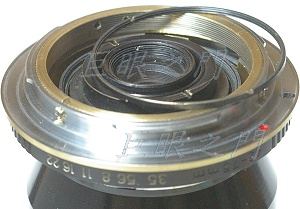

鎖上原來的鎖環，新的鏡尾就固定了。

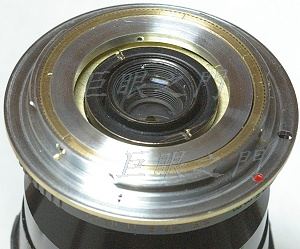

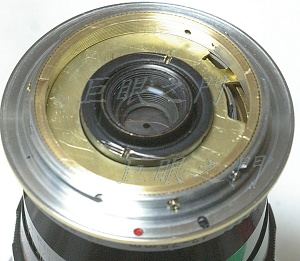

連動環裝上，可以看到銅環上的凸出部份已經頂住鏡身上的光圈凸出物，另一端穿過縫隙卡在光圈環上的缺口，現在轉動光圈環已經可以控制光圈。
只有這樣還不夠，因為光圈連動的銅片會掉出來，還要做個環頂住。
這一面裝起來後是在裡面的，只要邊緣凸出一些頂住就好，這樣有個好處，摩擦面減小，產生碎屑的機會小，而只有邊緣接觸，那麼銅環就可以噴漆，只有邊緣會掉漆，外面不容易看到。
鋁環裝上，就利用固定接環的螺絲短短的凸出部份固定就夠了。

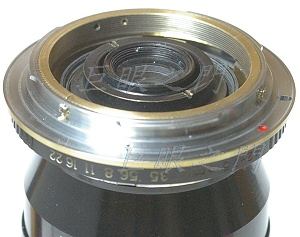

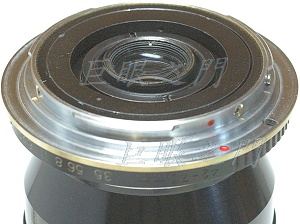

最後該塗黑的部份都塗黑了再正式的裝回去，接環的側面也磨了一個小孔填上紅漆，我覺得紅點在這個位置比較好用，裝鏡頭時比較容易看到。

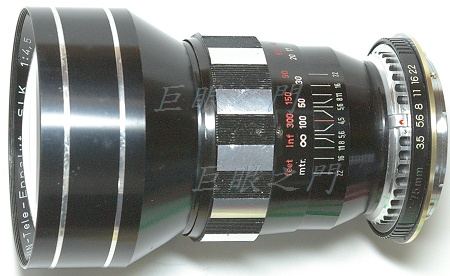

側面的外觀，還不錯啦。不過缺點就是光圈值與原來其實是不太符合的。
這個鏡頭其實施工算是比較複雜的，研究花了很多時間，這些設計並不是一開始就想好，有些是邊改邊想，計畫趕不上變化，有些設計與原來想的其實不一樣。
這個鏡頭既然可以改成，顯然類似的接環應該也可以改，以法蘭距而言，改其他的接環應該也可以吧，只是那個光圈環比較難搞。
D.T. Tang 製作
