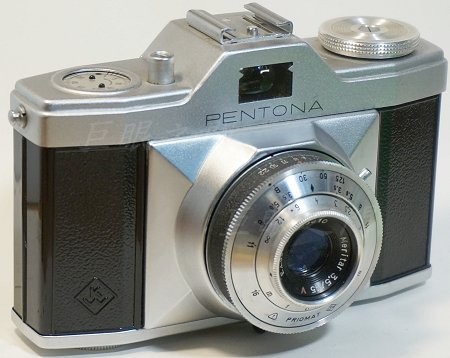

東德老機,要殺機取鏡。
這種 45 mm f3.5 的鏡頭應該只有三片鏡片。

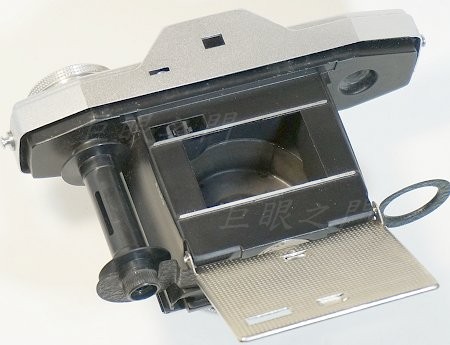

背蓋可以由下方抽出。

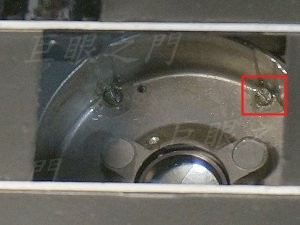

這裡有三隻螺絲鎖住,但是鬆開後並不能將鏡組取下。不過此時快門葉片已經由前面鏡組與機身之間的間隙中掉出來。

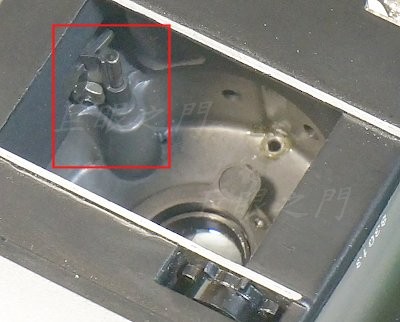

還有這個快門機構卡住,鏡組抽不出去。

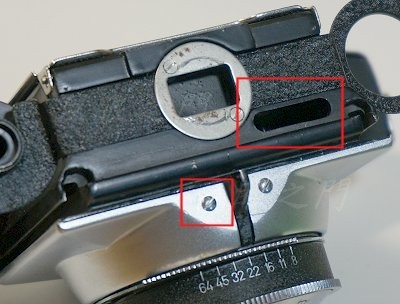

這裡有個縫隙,本來以為可以由縫隙中將凸出物的螺絲鬆開,但是無法。

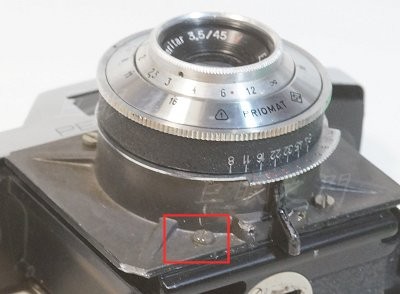

只好把下方紅框中的螺絲拆除,用暴力將銀色的外套除去。
這樣螺絲就露出了,可以將鏡組以及面板拆下。
這樣就好拆了。
抽出來了,連著長長的連桿,剪掉就好。

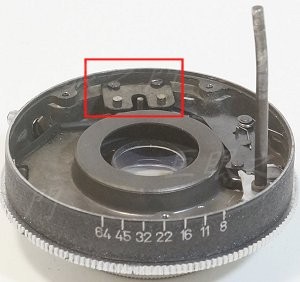

後來發現鏡組與座子鎖起來後,光圈調整起來會有點緊,結果是紅框中的零件似乎會稍微頂住,所以要拆掉。

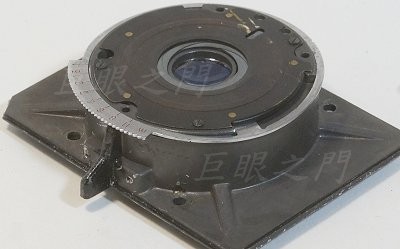

這是鏡頭座子,最後一片鏡片還連在座子內。

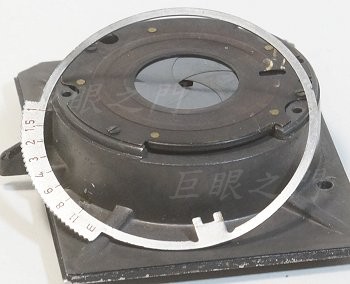

這是調整光圈的環,差狀處原來由縫隙中卡住光圈機構的凸起以便連動。

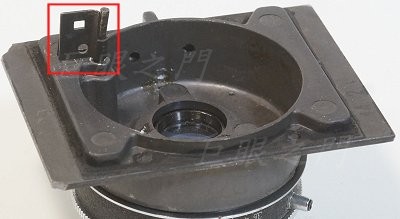

這個部分要車成圓形,所以光圈機構要取下比較好。紅框中有螺絲,拆開後就可以將光圈機構拆除。

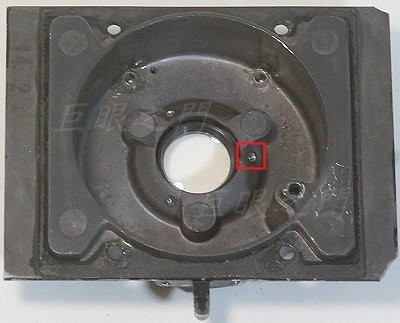

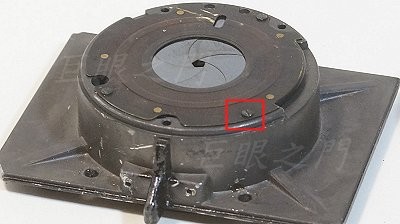

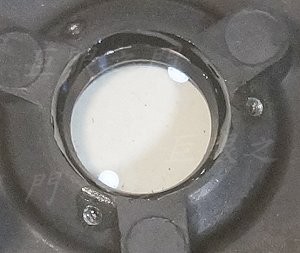

但是有個問題,這個後鏡片的位置是要調整光軸的,因為後面的座子是鑄造的,所以整個可能無法與前面的組件同心,因此這三隻螺絲可以調整,由不同的方向將鏡片頂在中心點,這樣很麻煩,因為後鏡片就不能拆下來車,拆了之後無法調光軸啊,手上沒有那種儀器。
不能拆怎麼辦呢,怕整個車的時候震動會將鏡片振鬆,那一樣會有問題,乾脆用 AB 膠灌到縫隙裡黏死吧,反正要清理可以由別處拆開清理。

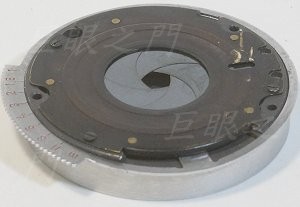

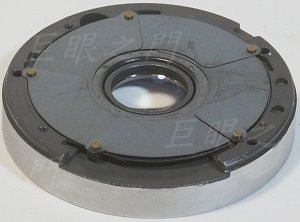

把座子車成圓形之後,葉片裝回。
葉片外蓋機構也裝回。
前鏡組結合,內部該塗黑的塗黑。

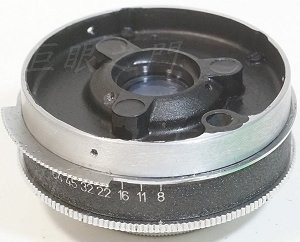

車到大約由光圈調整金屬片向後約 6 mm 處就好,這個長度大約就好。
正面。

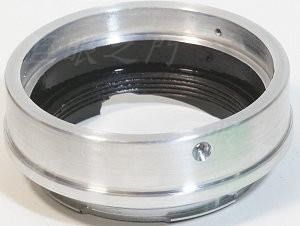

做了各鋁環要鎖在鏡組外面,後面再鎖上 LM 接環。

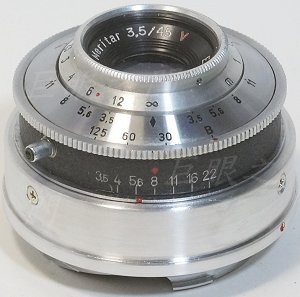

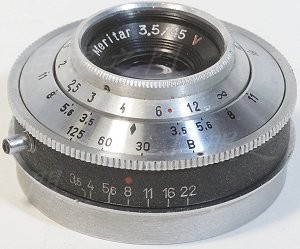

鎖上鏡組,完工,鋁環整個長度大約 14 mm 左右。
