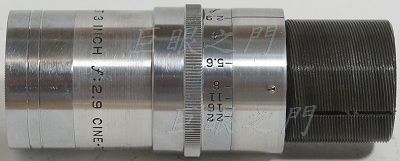

看名稱就知道是 16 mm 電影鏡，美國貨，光學結構不明。

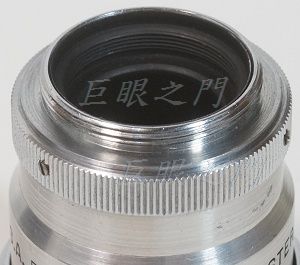

尾巴這裡的三隻螺絲是固定 C 接環角度用的。

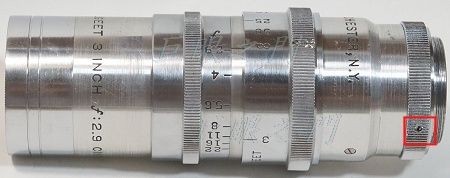

這裡的螺絲相當於對焦定位器，拆除後就可以把鏡心轉出來。
本來以為三隻螺絲鬆開就可以把尾巴拆下，但是拆不下來，因為尾巴似乎是滾壓成型的。

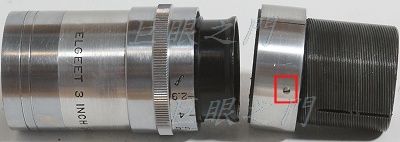

定位器拆掉就可以把前面的鏡心轉出來。

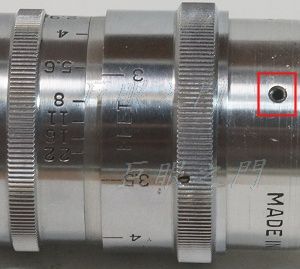

側面的固定螺絲鬆開就可以把這一節再拆開。

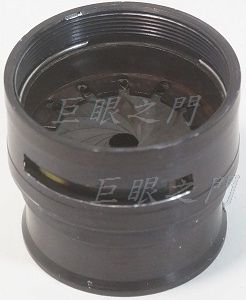

現在要來洗光圈葉片，因為裡面有油，所以轉起來阻力很大，有些用轉軸的沒問題，但是這種構造的葉片不行，有阻力很容易脫槽。
前面的鏡組可以轉下來，後面的鏡片也拆除。光圈環測面的連動螺絲也要拆掉，然後把光圈環由後方取下，這樣就可以用去漬油沖洗了。

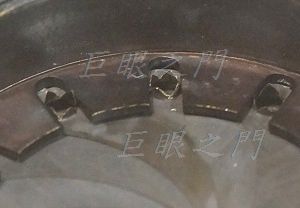

就是這種結構討厭，把鋼片打成像一朵花作為轉軸，很容易磨損變形，所以不宜受力。

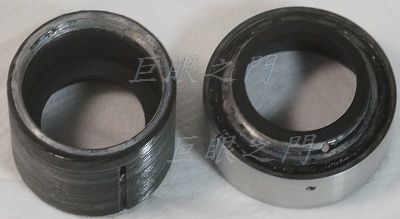

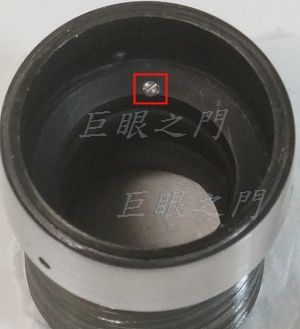

尾巴這一節裡面有兩隻螺絲，拆下後可以把尾巴上的複螺紋管拆除。
右方的一節還要用到。
上圖中右方的一節裝回去。

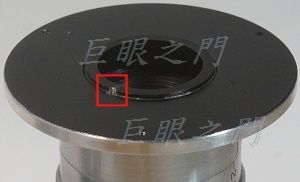

做了一片有螺紋的鋁板鎖上，在螺紋縫隙中打一隻螺絲固定角度。
美國製造的，所以尾巴螺紋是英制的，每英吋 48 牙，還真細。

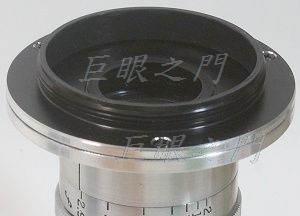

後面鎖上 M42 接環。

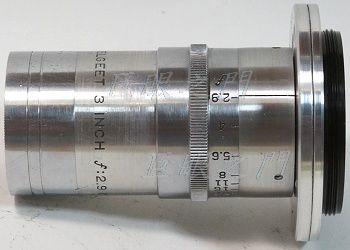

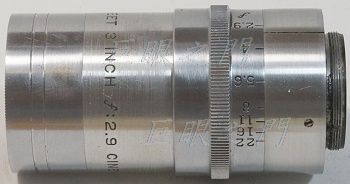

完工，側面的外觀。
怎麼沒有對焦系統？因為鏡主用前面 M42 後面 Sony NEX 接環的轉接環，而轉接環本身又具有對焦筒的功能，所以就無須對焦系統了。
