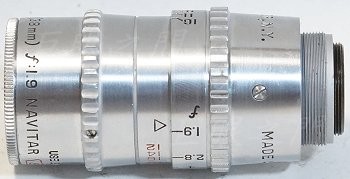

這隻是 D 接環的鏡頭，鏡主本來想改為 C 接環之類的，但是這隻像場真的很小，連 M4/3 也不行，本來嘛，D 接環鏡頭原來就是給 8 mm 電影機用的，像場本來就小啊。於是，鏡主決定改給 Pentax Q 用。

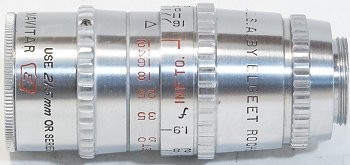

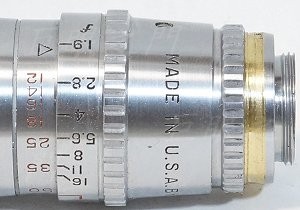

此鏡光學結構不明。這隻原來沒有對焦系統本來的設計是利用景深來控制的，只有光圈，紅色的指標指出的範圍是不同光圈由無限大到近處可以清晰的範圍，光圈越小，可以清楚的範圍越近。不過如果給 Q 用，沒有對焦系統還是不好用的。
尾巴上原來有個螺絲，鬆開就可以把尾巴拆下來。

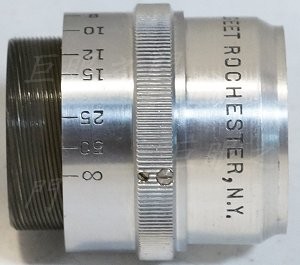

本來想用 Kern 的老鏡頭改鏡後剩下的複螺紋來當作對焦系統，但是花了好幾個小時，改造原來的系統，但結果還是不太可行，對焦時不太穩定。運氣好，找到一個也是 Elgeet 鏡頭拆下來的對焦系統，用這個好多了，看起來還是原廠的。不過要大改造才行。

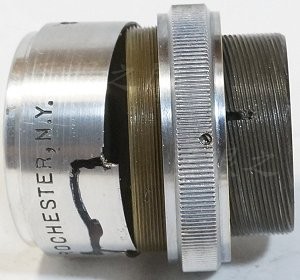

這是拆開的示意圖，鏡身上的黑線是設計時簽字筆劃上的痕跡。反正前車後車，車到可以把鏡組裝進去能對焦無限遠與近處為止。細節就不說了。

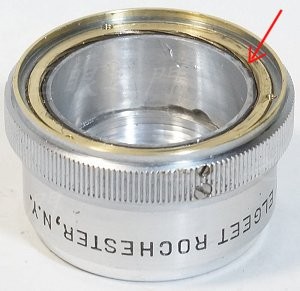

複螺紋內環的內側要車到鏡組可以放進去。紅色箭頭處要車平，上面最後還要蓋蓋板，不然灰塵會進入複螺紋。修改到對焦近處時複螺紋內環不會超過外面的銅環。
對焦無限遠時要縮入 4.5 mm 左右，後面凸出的部分也要車掉。

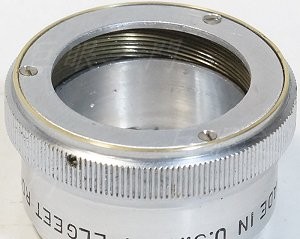

上面鎖個鋁環蓋起來。

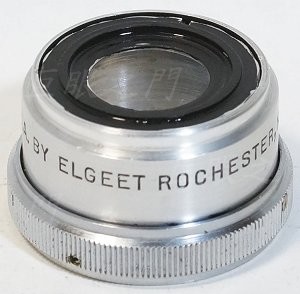

反面，鏡心要鎖在這個環上。會反光處要塗消光漆。D 接環的鎖環其實很難做，因為孔太小，螺紋刀還進不去孔內，只好把原來的 D 接環蓋子車修了當鎖環鎖上。
原來的尾巴這裡要車平，原來有些凸起。

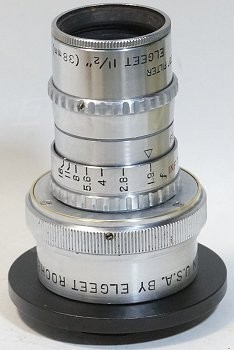

尾巴黏上 Q 接環，鎖上鏡組，對焦無限遠，光圈環是稍微太接近圓環，但是還是可以操作，勉強吧。
後面的對焦部分可以再短些嗎？不宜，裡面的結構本來不是這麼短的，已經切掉很多，牽涉到對焦定位器以及複螺紋內環的凹槽位置等等，不宜在短了。

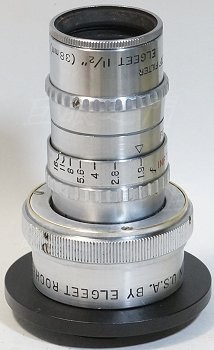

伸到最長。這隻鏡用對焦筒當然也可以，但是那樣外徑會很大，好醜。
| D.T. Tang 製作 |
