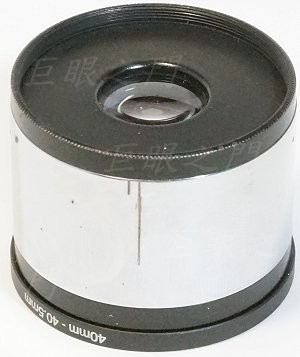

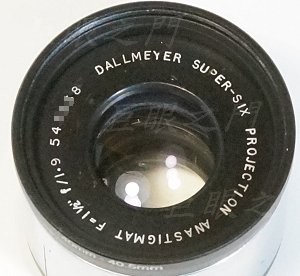

看到 Super-six 要肅然起敬,雖然只是投影鏡,而且玻璃也不是十分完美,但是應該也不便宜。

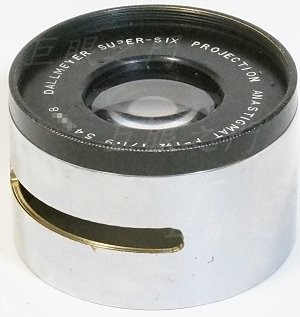

側面。

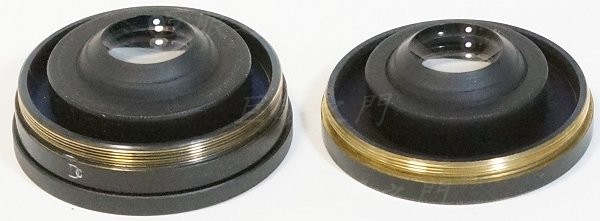

前後鏡組,應該是雙高斯吧,不過前後鏡組並不完全一樣,看外框的直徑就知道。
鏡主要加光圈,買了小光圈。

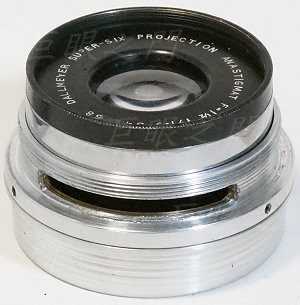

另外一面。

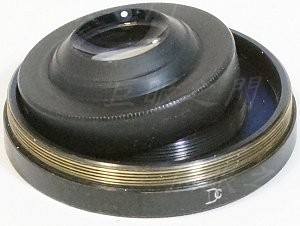

研究了一下,前鏡組的這一段可以轉下來。

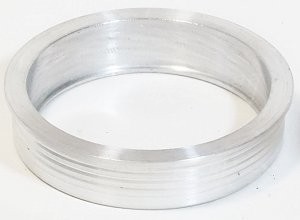

做了鋁環,這一面內側要把光圈鎖在裡面。
這一面要鎖前鏡組的後段。
鋁環鎖在前鏡組的後段上。
再轉與前鏡組的前段結合。

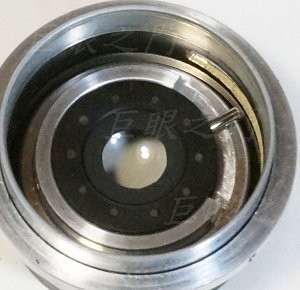

鎖上光圈。

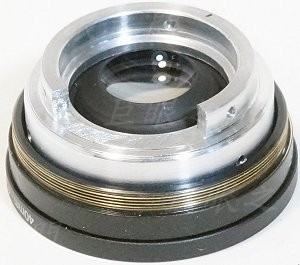

在對著光圈桿的適當角度挖個槽,要與外面的光圈機構連結。
前鏡組裝上。
後鏡組裝上。

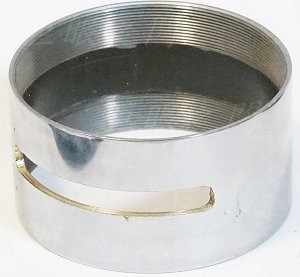

做了鋁環,要套在鏡尾。
這樣套上去。

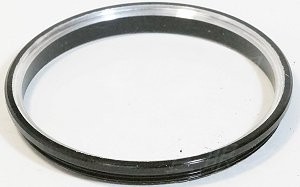

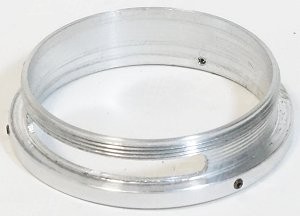

M52 的螺紋環。

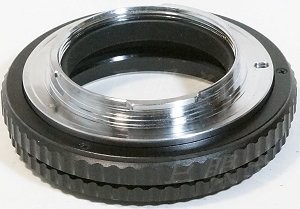

此鏡要用 M52-M42 的對焦筒,後面加上 M42-NEX 的轉接環。
M52 螺紋環這樣套在後面,要等陽極回來再黏起來。

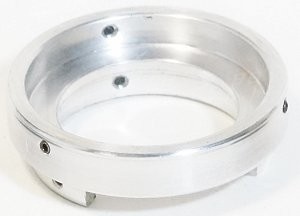

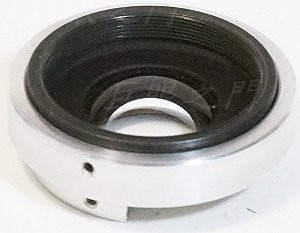

做光圈環座子,上方有螺紋,適當的位置要挖槽。

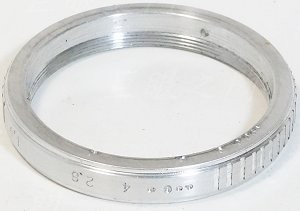

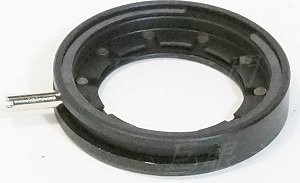

光圈環,用螺紋轉到座子上。

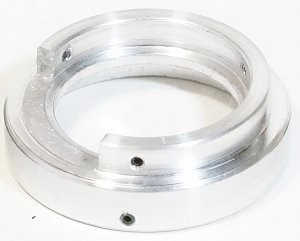

把光圈環基座貼緊尾部的鋁環,側面鎖上止付螺絲。

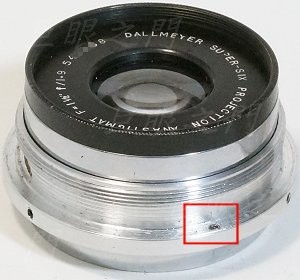

這裡有光圈定位鋼珠孔。

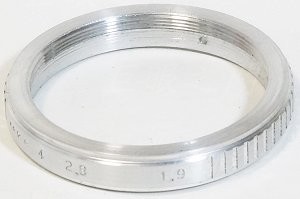

光圈環,側面打了光圈值。
裡面光圈的連桿太短,還要做個連結的機構。
做這個形狀的銅板零件。

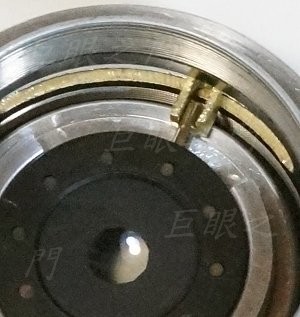

夾住光圈桿。

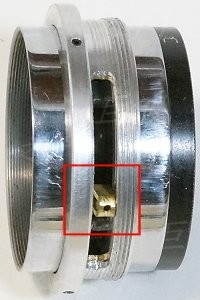

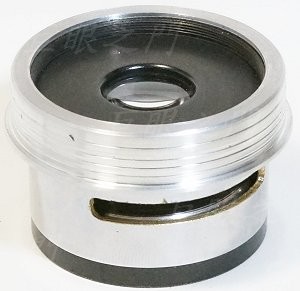

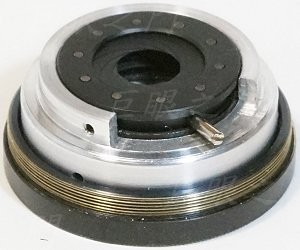

由這裡露出來。
將光圈環轉上去,側面用螺絲鎖在裡面的銅製零件上。
光圈裡面外面就可以連動了。

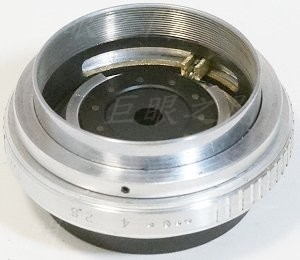

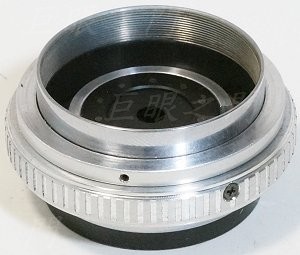

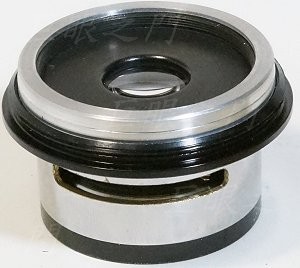

後鏡組裝上,尾巴的鋁環與 M52 環也裝上,不過還要陽極,陽極之後再黏起來由側面鎖止付螺絲。

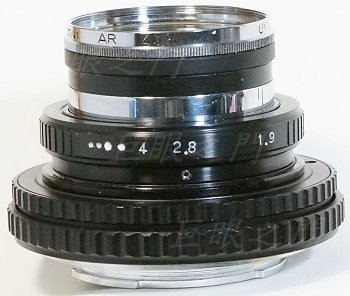

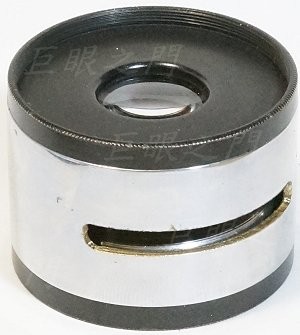

這是完成圖,都還要送去做陽極。
以上的描述只是裝配的步驟,實際上每個零件都經過研究,一邊製作,一邊要修正尺寸。內部鎖住光圈的角度以及外面的光圈機構角度都要配合調整好,很多位置尺寸都要慢慢修磨。

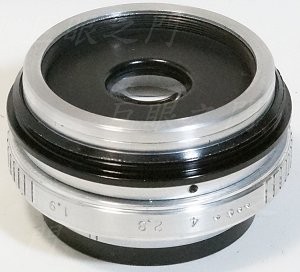

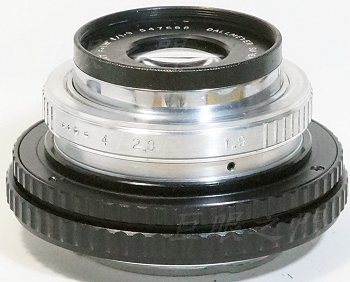

做陽極回來後的完成圖。
效果拍出來如何?Sony A7R 測試,僅縮圖無銳化。好不好,見仁見智吧。拍這種場景只能看看解析度,但是其他的用後製都可以去達成吧。

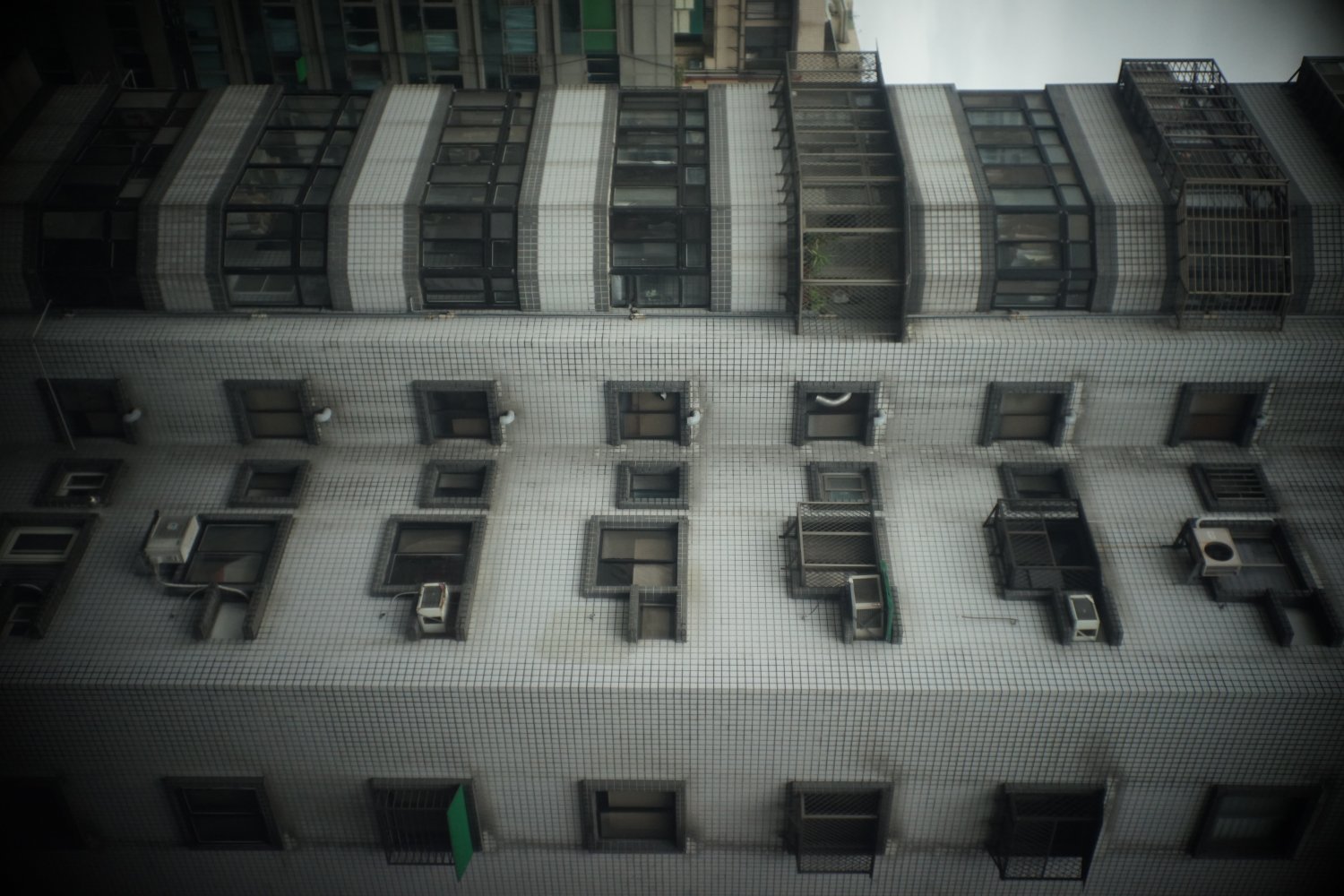

光圈全開 f1.9。

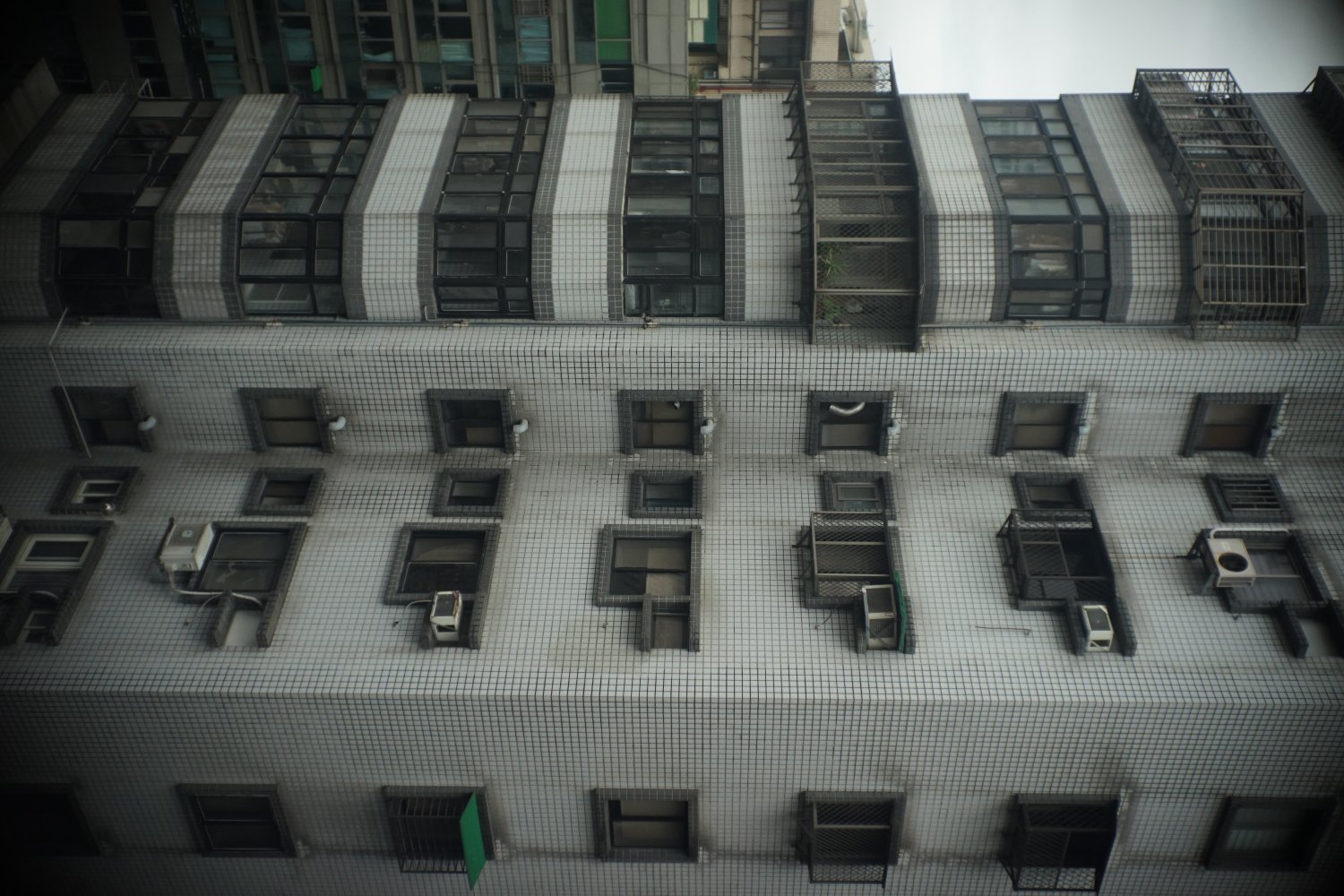

f2.8。

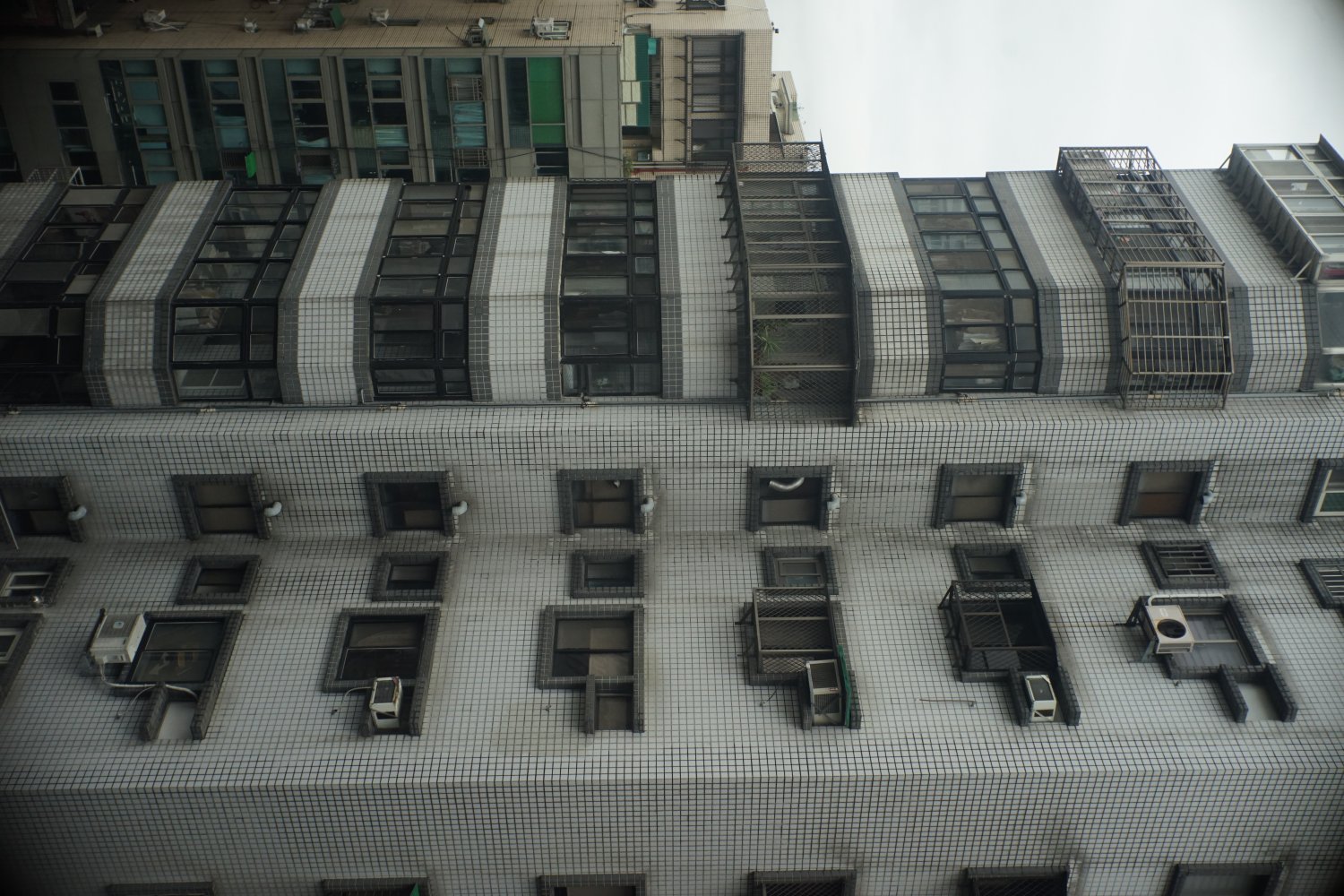

f5.6。
