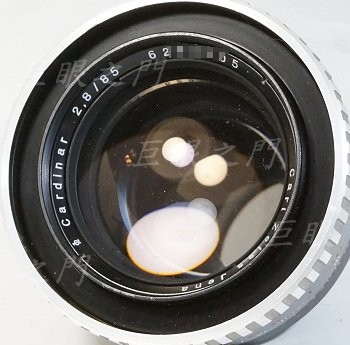

瑞士人的老鏡，說是要改 M42。
光學結構為 3 群 6 片。

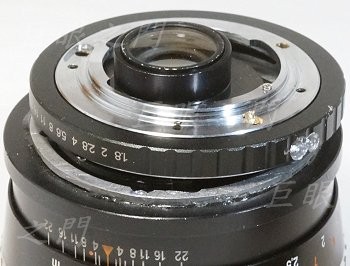

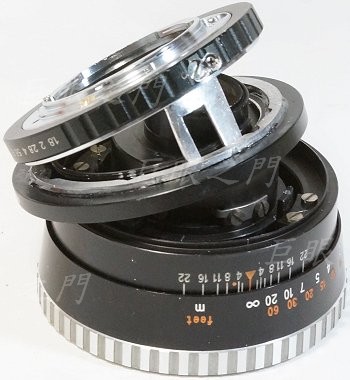

結果寄來時其實是這樣的！傷腦筋，最怕這種拆一半改一半的，有時裡面的零件已經故障，改起來很花時間。
原來鏡主打算用一個 DKL 轉接環的光圈環來改，可是這個環的光圈數值根本是反過來了。環的外表也被搞的爛爛了。這種接環的鏡頭本身沒有光圈值，光圈值是在機身上的。
打算用個廢環加上 M42 接環來改，光圈數值至少方向是對的，數值不對也將就吧，原來連那樣的東西也可以接受的話，這樣應該也還好。這個又不是世界銘鏡，不值得再去特別做個光圈，再去做陽極之類的。
這是原來接環的外觀，是沒有光圈環的。

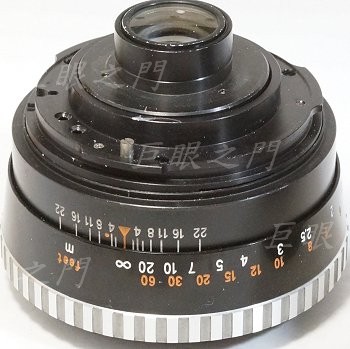

原來尾巴拆掉，中間位置是控制光圈的連桿。
把連桿拆掉，反過來裝。

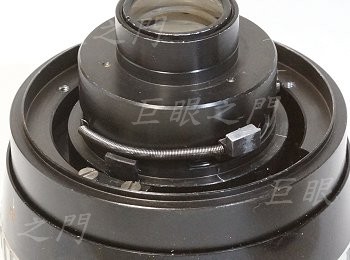

再把連桿磨平，用彈簧拉住，這樣就既定狀態是縮光圈。

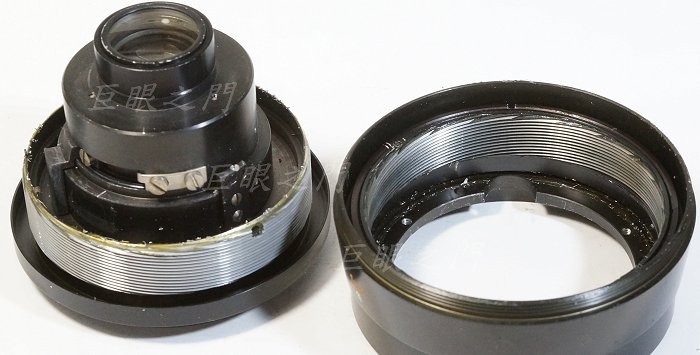

原來的對焦環轉不動，於是把定位器拆掉，轉出來，結果裡面都是鋁屑。應該是原來鏡主要加工時掉進去的，鋁屑卡住複螺紋當然轉不動。

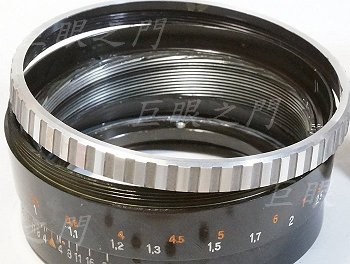

對焦環前面一節可以轉下來，不過似乎只是結合而已，裡面有調無限遠的裝置，不過那種機構其實不太好調整，所以沒去動它。

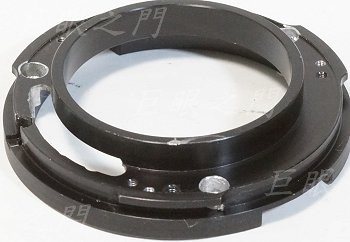

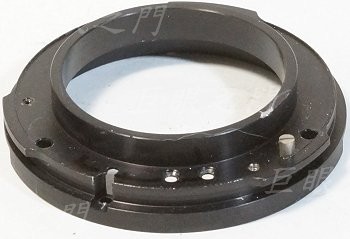

這是原來的接環。
另外一面。

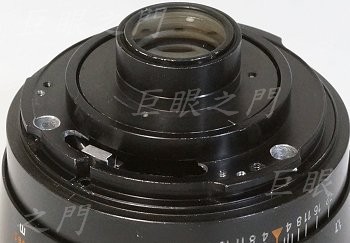

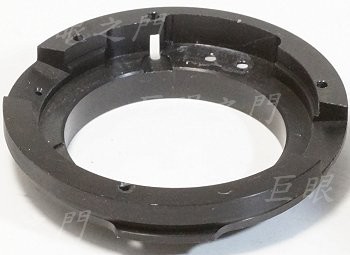

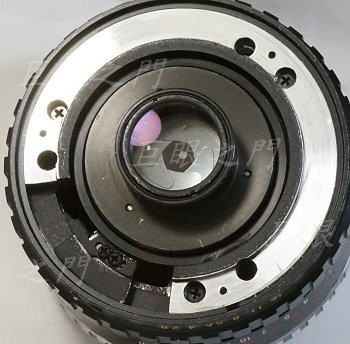

把光圈連桿處挖掉一些，要由外面製作連動的機構。
原來接環鎖上。原來的連桿也磨短。

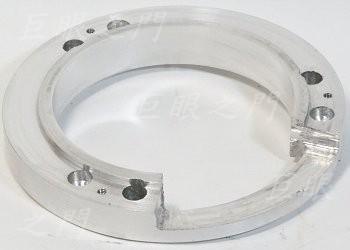

做了個鋁環，也挖了缺口，

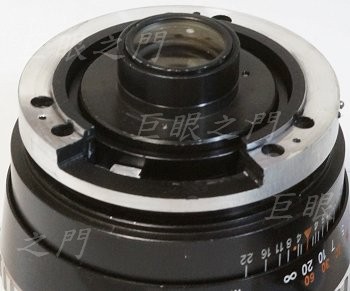

鎖上。有兩組孔洞，一組是鎖底下接環的，一組是鎖上面鋁環的。
光圈連動機構。
另外一個角度，這個零件是以前由 Contax 鏡頭上拆下來的廢零件。

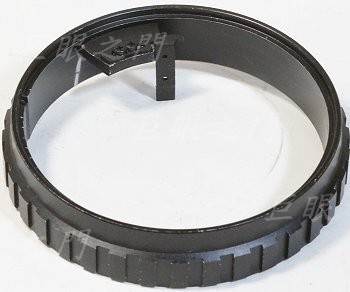

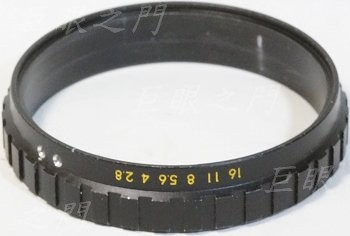

舊的光圈環。

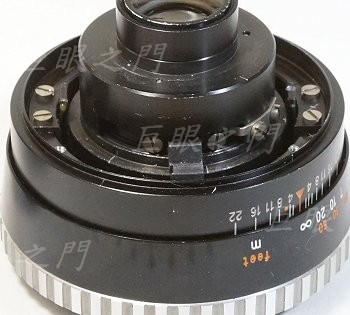

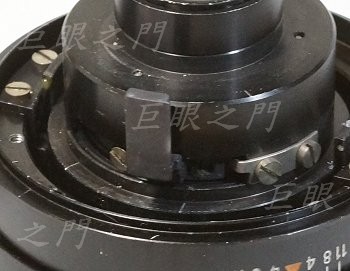

鎖上連動機構。
近拍。

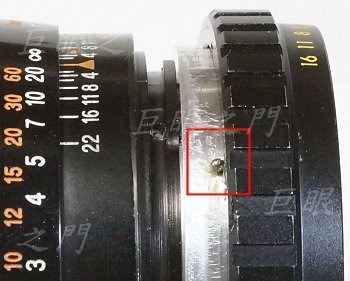

這裡做了光圈定位鋼珠。
裝上光圈環。

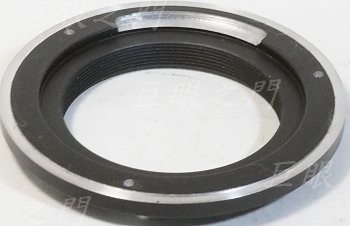

M42 接環，內部挖掉一些，是為了要避過鎖連動機構的螺絲。

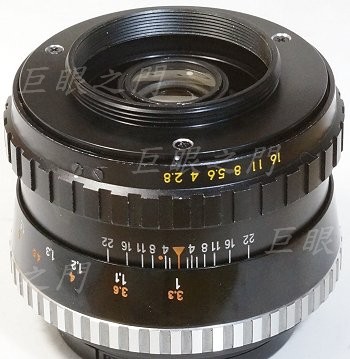

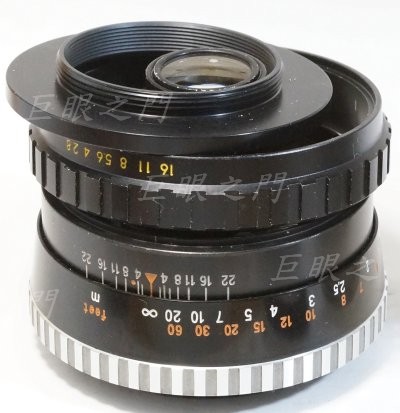

鎖上接環，完工。光圈數值只是近似，並不完全正確。

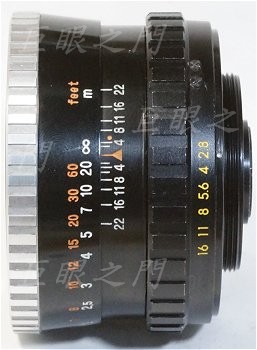

側面。這種沒光圈環的都很麻煩，改起來會比較貴，所以要改的話要三思。
