網友標到一隻 Carl Zeiss Jena 75mm f1.5,真是個大光圈的大眼睛。
這是側面的外觀。
光學結構為四群六片。
對焦環上有三顆螺絲,這是校正無限遠用的。
這是鏡尾,好像是 EXA 接環。
把無限遠校正螺絲取下,就可將對焦環向鏡尾方向退出。
這個螺絲是對焦定位器。
將對焦環的內環順時針轉出,就可將對焦環內環由複螺紋上取下。
取下後,將鏡尾反時針方向一直轉就可將鏡尾取下。
此鏡原來無法在 Nikon 機身上對焦到無限遠,因此將鏡尾車一下,因為鏡尾有些厚度,因此雖然車短了,但是鏡尾接環並沒有掉下來,這樣剛好,可以作為鏡尾保護之用。
這是一個 T 接環,把裡面車一下,車到配合鏡身可以調到無限遠的位置,整個 T 接環也車短了一些,因為不車短的話,會擋住鏡身上的景深標尺。
這是將 T 接環暫時裝上鏡身的外觀,測試了一下,確認可以對焦到無限遠。
因為鏡身外徑不足,無法由鏡尾接環垂直打螺絲,所以接環固定螺絲要在側面鑽孔。
先將對焦環裝上,再將接環側面打了螺絲孔,裝上鏡身。無限遠調整好,固定穩當。
裝好了,改起來還算簡單,只是頭尾黑的,中間銀色看起來有點怪。

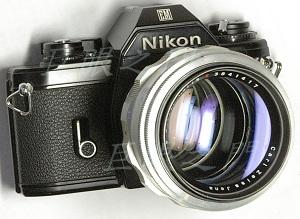

這是裝上機身的樣子,真是大眼睛。手上沒有 Nikon 的數位機身,所以無法測試,就等鏡主來測試吧。
D.T. Tang 製作
