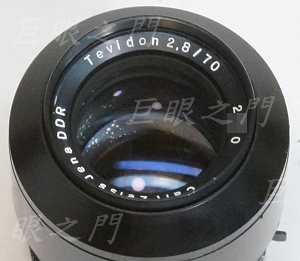

這個是 CCD 攝影用的,據說是 APO 等級。

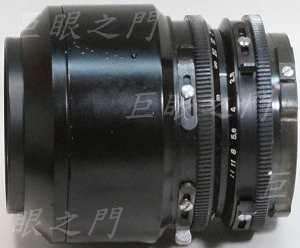

側面。

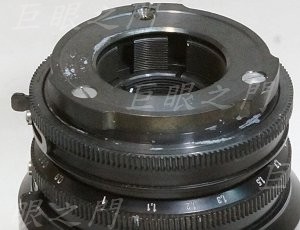

尾巴,原來不知道是接什麼機身的。

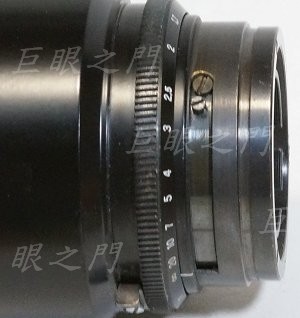

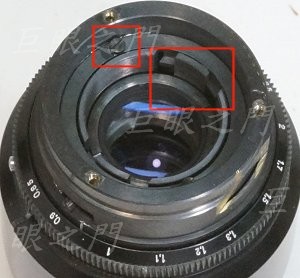

左方紅框中有螺絲,將環狀的對焦定位器鎖住,右方紅框中,可以看出來對焦定位器夾住中間的凸起,奇怪的結構。
對焦定位器拆下。
這裡的兩隻螺絲拆下才能將鏡心取出。鏡主希望改為 LM 接環以便接神力環或是天工自動對焦環。

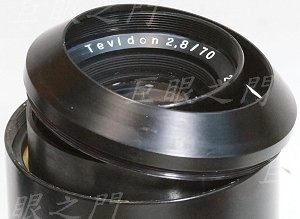

對焦環上面的前端可以轉開。

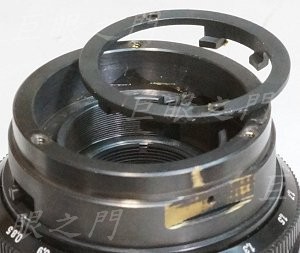

這是無限遠調整機構,內圈的缺口可以調整無限遠的位置,外圈的缺口可以鎖緊。

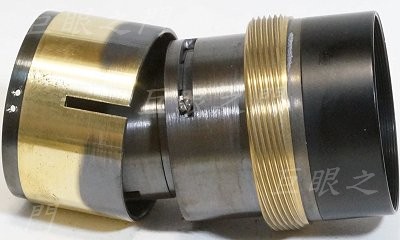

鏡心轉出來,此鏡原來竟然所有的接觸面都沒有油,非常鬆,不知道原來就這樣還是被洗掉了,但是完全沒有阻力其實很難用。鏡心後面還有個連動環。研究了一下,這個鏡似乎也沒有將鏡心後退的空間,要改為 LM 應該要捨棄原來的對焦。

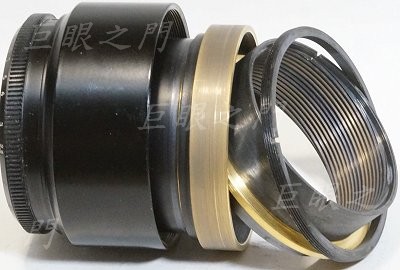

鏡身可以分解。研究了下,還是不要去破壞了,這麼完整的鏡身,破壞性改可惜了。

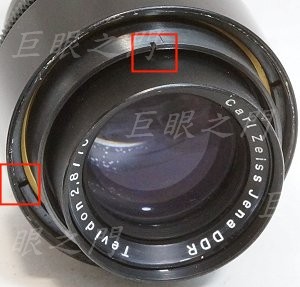

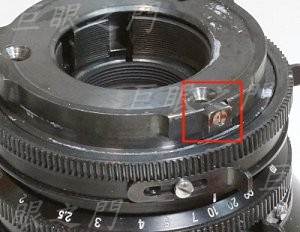

這裡有個凸起,拆掉也可以。

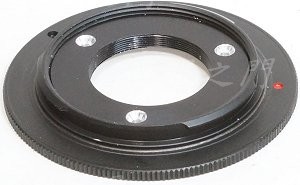

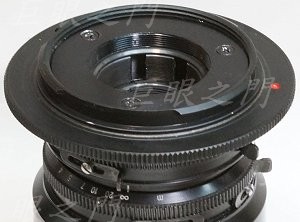

做了與鏡身結合的 Sony E 接環。

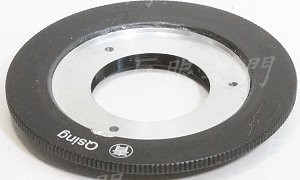

另外一面。
利用原來的螺絲孔鎖上就好,這樣沒有破壞。

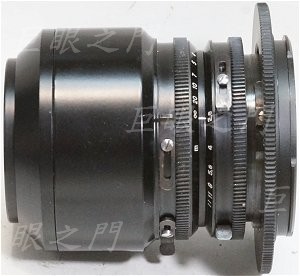

側面。
