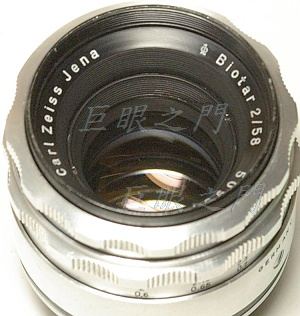

這隻鏡改過一隻,上次是改 Contax 接環,這次要改 Nikon,因為 Nikon 的法蘭距短,所以有點挑戰。

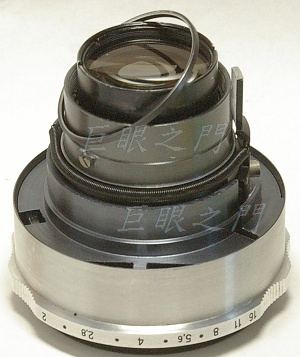

拆法請參閱這裡,尾巴上的環拆開就可以把鏡心取出,鏡心上有個墊環,最後要修整這個墊環的厚度。

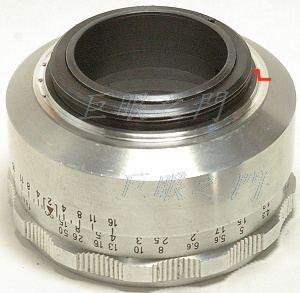

這是尾巴,原來是 M42 接環,現在把邊緣的部份車掉大約 1 mm 左右的深度,車掉的部份外徑車到大約 44.5 mm,如圖中紅線所示。
這是 Nikon 的轉接環,內部車掉一圈,深度大約是 1 mm,車掉處外徑大約 45 mm 左右,這樣剛好扣在車修後的鏡尾上。
鎖上轉接環是利用原來的 M42 螺紋,所以車修時要注意鏡身上以及接環上車修的深度要配合,轉上去之後轉接環的中心點要剛好對到鏡身的中心線,大約就是 1 mm 的深度,因為 M42 螺紋一個螺距就是 1 mm。
最後修磨原來裡面的墊環厚度,以便對焦到無限遠。

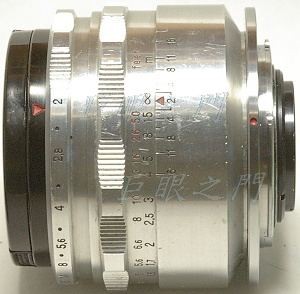

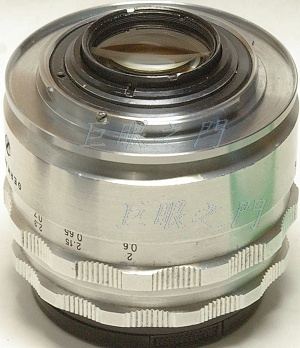

完成了,突出量應該還好,在我手上的底片機上不會打鏡。
D.T. Tang 製作
