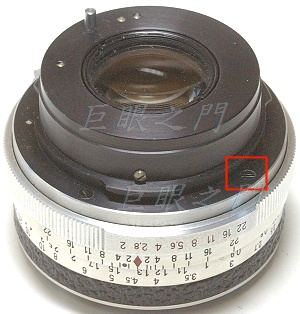

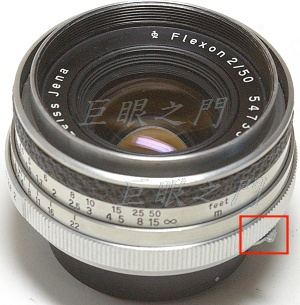

這隻老鏡,鏡主要改為 Nikon F 接環。紅框中的撥桿是相當於景深預觀鈕。
原來的接環是這樣的。尾巴上四隻螺絲拆開就可以把接環拆下。

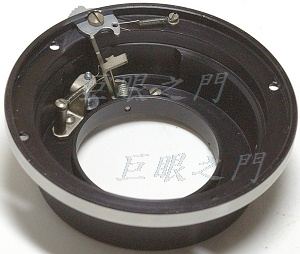

這是尾巴內部的一些光圈控制機構。
鏡身內的狀況。

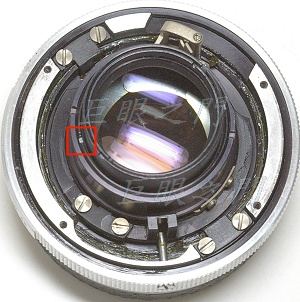

請注意紅框中,在後鏡組以及外框中還有個卡環,這種結構最好不要隨便亂拆,因為那個環是固定後鏡組的,而此種後鏡組可能可以水平移動來調整光軸,如果自己拆了那光軸可能會歪掉,許多東德鏡是這樣的結構。

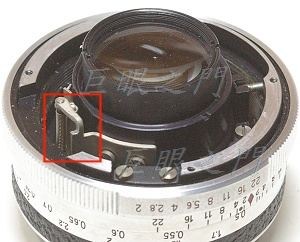

此鏡要改 Nikon 很勉強,因為這個零件會頂到 Nikon F 接環的內側。所以會頂到的部份要磨掉一些。
原來的尾巴車掉了一截,車到可以對到無限遠,側面原來的插刀也車掉。
原來既然有景深預觀,那就可以來試試看改為開光圈鈕,要這樣改,要把側面原來撥桿的縫隙向相反方向磨大,原來的縫隙則要補起來。
車了一個結合環鎖在尾巴外面,上面就可以鎖新的接環了。
這是開光圈鈕。這個形狀是研究過的,要配合鏡身裡面的一些零件位置。
利用原來的螺絲鎖上。

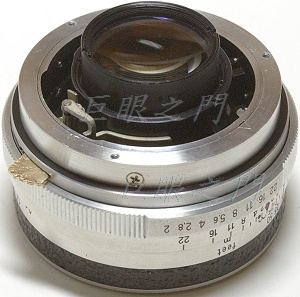

撥桿頂住鏡身裡面原來的光圈機構,將桿子向順時針撥下時就會將光圈推向開光圈方向,放手就彈回。
結合環裝起來。
接環上也要磨一點以便避過鏡身裡面光圈機構的凸起。

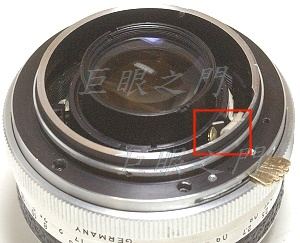

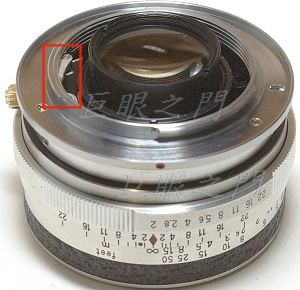

鎖上接環,紅框中就是鏡身裡面光圈機構頂到接環的地方。

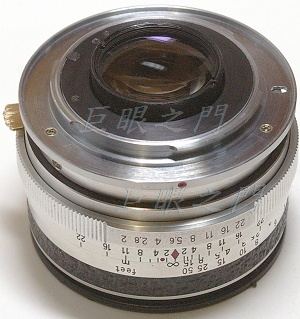

把原來的尾巴車修一下,作為護環,黏回去就完工。

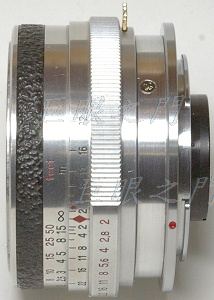

側面的外觀,尾巴凸起約 9 mm,Nikon 全幅機可以容許 9.5 mm 左右,應該不會打鏡。
D.T. Tang 製作
