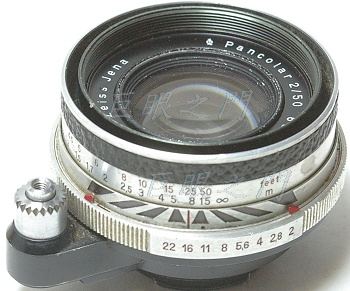

這隻以前改過,但是結構不完全一樣。此鏡光學結構只知道是四群六片,詳細資料找不到。

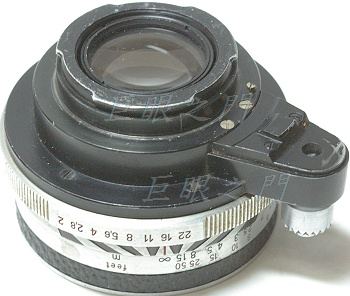

尾巴。

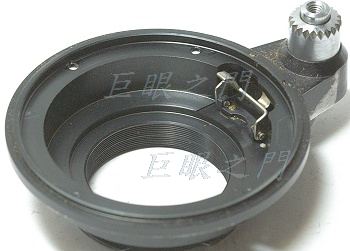

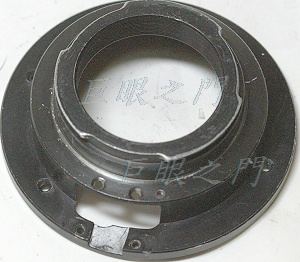

尾巴上的四隻螺絲拆下就可以把接環取下,這是內面。

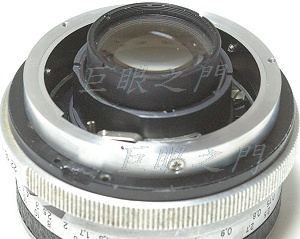

把凸出部份的螺絲都拆除。
鏡心。

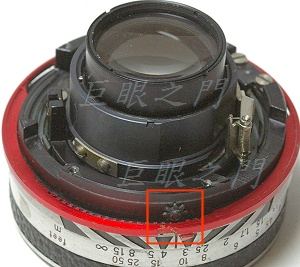

光圈環,上方的小點是光圈定位鋼珠。
這個齒輪是控制可以轉動的景深表尺用的,裝回光圈環時要注意原來的位置。

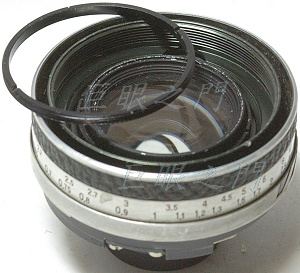

前面的鏡組有點發霉,所以看能否擦一下,銘環取下,外面的卡環拆除,裡面的前鏡組就可以轉出來了。只擦了最接近光圈葉片的一面。
後鏡組其實也有發霉,但是拆不開,不想用暴力,讓職業的去拆吧。

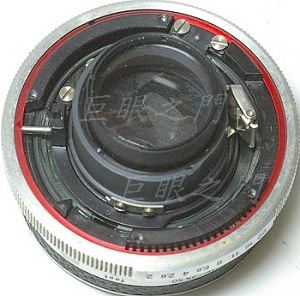

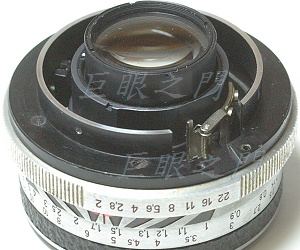

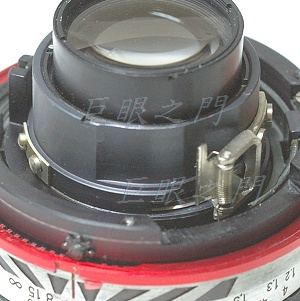

右方銀色的零件是壓光圈的機構。
把尾巴車短裝回,車到可以對焦到無限遠即可。尾巴不要全部都車掉,要用切開的方法,因為尾巴的護環還要用。
做了結合環,由側面鎖上。

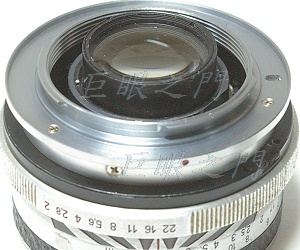

鎖上接環。

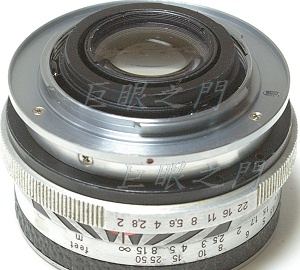

原來的護環車修之後噴了黑漆,黏在接環內側就完工。

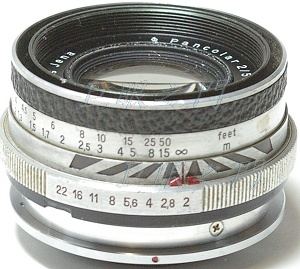

另一個角度的外觀。
D.T. Tang 製作
