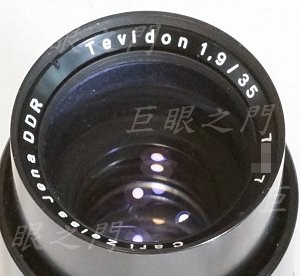

這隻應該是 CCD 電子攝影用的,據說是幫 NASA 設計的,而且是 APO 等級,不過無法涵蓋全幅。

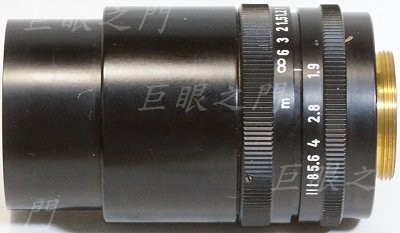

側面。

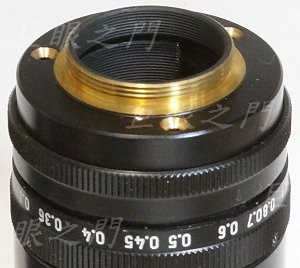

尾巴原來是 C 接環,螺絲已經取下。原來的接環還滿奇怪的,鎖螺絲處其實是懸空的,由邊緣頂住底下的鏡身。

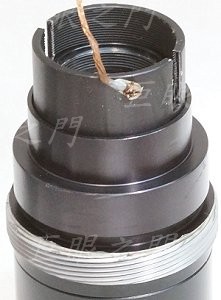

這個系列,似乎都有銅線將鏡心與外殼連結,目的不明,難道是除靜電?

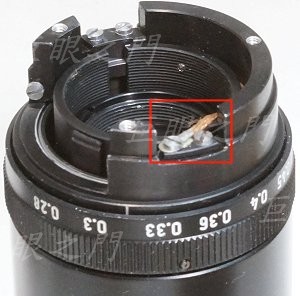

圖中光圈環已經取下。紅框中的螺絲除了鎖住銅線之外,還鎖著對焦定位器。
定位器拆除後就可以將鏡心轉出來。銅線沒有用,可以拆掉。

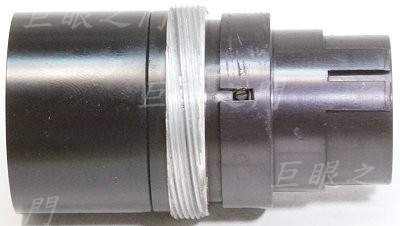

中間的螺絲是外面的轉環與內部光圈連動的機構,拆除後可以將外面的轉環拆除。
鏡主本來是想改為 LM 接環,以便接神力環或是天工自動對焦接環,但是評估了一下,鏡心沒有後移的空間。如果要改 LM 接環,就要捨棄原來的對焦系統,並將光圈環前移,這樣要改造原有的鏡身零件,而且會沒有對焦系統。好好的外觀,不要搞的這麼慘烈吧,鏡主思考後決定改 Sony E 接環就算了。其實本來用 C 接環去轉接就好,只是 C 接環又會稍微擋住一些像場,暗角會多一些,所以鏡主要求要捨棄原有的 C 接環,直接鎖上 Sony E 接環就好。

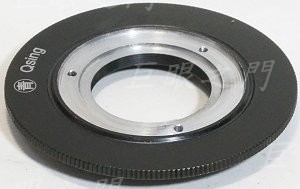

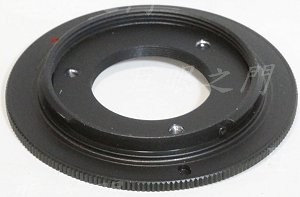

製作了一個可以鎖上的接環。
反面。

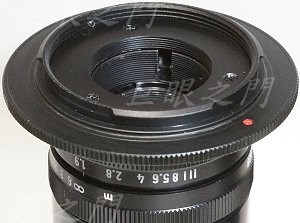

直接用原來的螺絲孔鎖上就好。不過雖然 C 接環拿掉了,其實像場也只是大一點點而已。

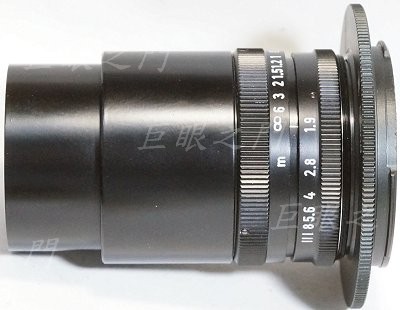

側面。尾巴原來的 C 接環拿掉了,所以會有一節空空的,會漏光,於是又找了一個原來有陽極的環套上。這樣看起來還是比較完整啦,不要去搞 LM 接環了。
