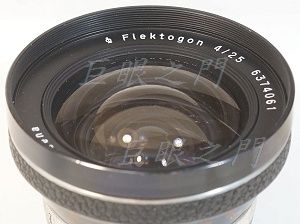

東德老鏡,鏡主要改為 Nikon F 接環。

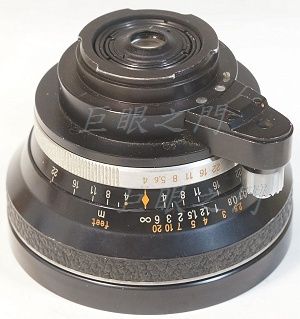

尾巴,原來是 EXA 接環。
光學結構 6 群 7 片。

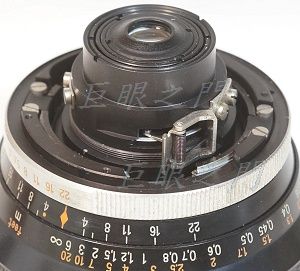

尾巴上四隻螺絲拆掉就可以將接環取下。圖中中間是控制光圈的機構。
這是尾巴內部,裡面的零件是控制光圈縮起用的。

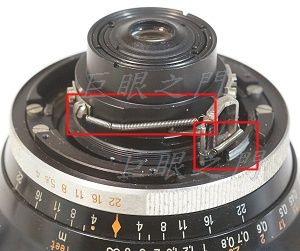

因為原來的設計是光圈常開,拍攝時瞬間縮起,彈簧順勢可以將光圈縮到最小,但是發現如果縮光圈機構拆掉以後,調光圈時因為少了【順勢縮起】的動作,光圈縮到 f 11 左右就會有點遲滯。因為再數位機身上,光圈縮到 11 以後其實繞射效應會變得明顯而不實用,所以在實際使用上問題不大,但總是覺得好像應該改善一下,因為力矩有點小,於是在紅框中拉了兩隻彈簧,勉強可以縮到 f 16,但是 f 22 還是有點問題,不過這樣應該可以用了。

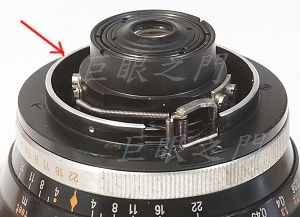

把原來的尾巴凸起部份拆掉,上面的接環切下來,切到裝上 Nikon F 接環可以對焦無限遠。
用個廢零件車修了套上去,由側面打螺絲固定。

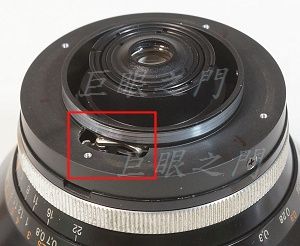

紅框中的部份會頂到裡面的光圈機構,所以要用銑刀銑掉一些。
Nikon F 接環這裡也要銑掉一些。

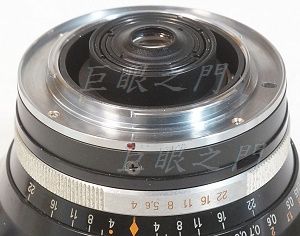

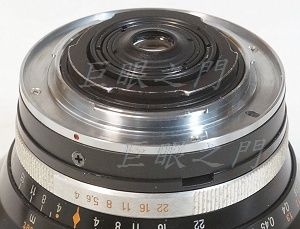

鎖上接環,但還有縫隙。
把原來的接環車修了黏在內側。

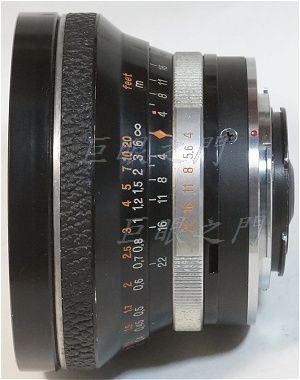

完成後的側面,尾巴凸出不少,但是因為最凸出處只有靠中間部份,在底片機身上面測試並不會打鏡。
