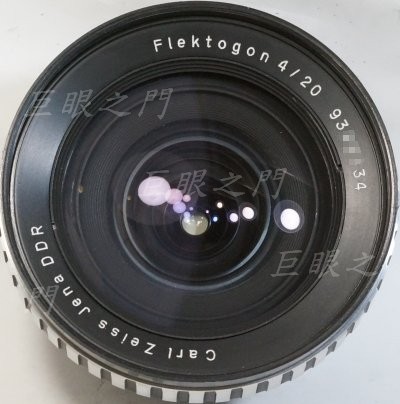

老廣角鏡。

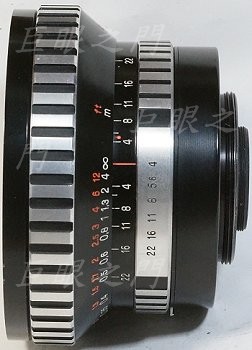

原來是 M42 接環。
尾巴,只有兩隻螺絲鎖住,有點奇怪,鎖接環至少要三隻吧。

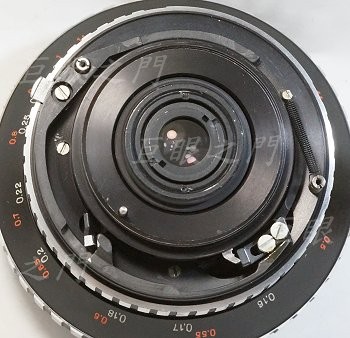

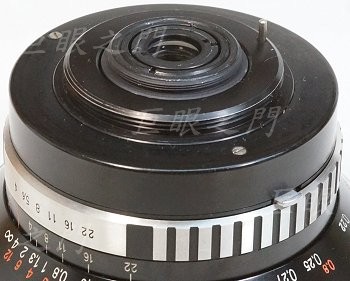

結果那兩隻螺絲其實只是鎖外殼而已,外殼取下,裡面的狀態,有開闔光圈的機構。改鏡的話,這些要拆掉,否則無法鎖新的接環。
光圈機構可以取下。

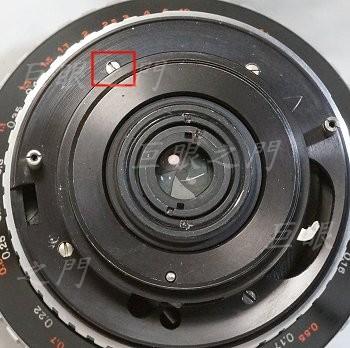

周邊有四隻螺絲,要拆掉。

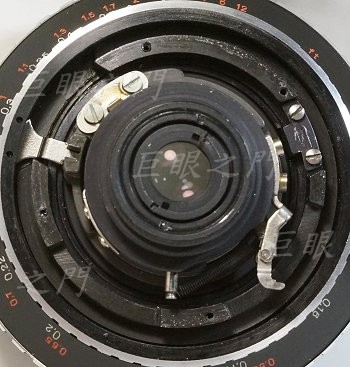

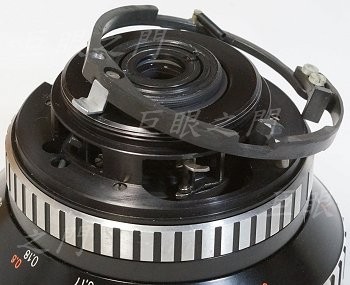

裡面的一些光圈機構。

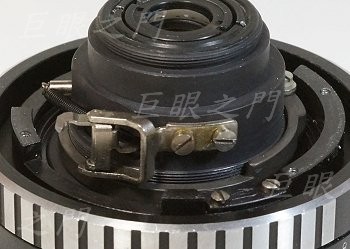

這個光圈機構有點麻煩,因為會頂到 NF 接環,所以 NF 接環上面勢必要銑掉一些,還好,還有空間可以銑掉。

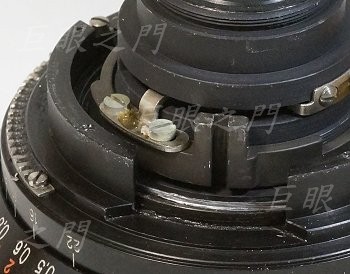

這個槽是與光圈環連動的。

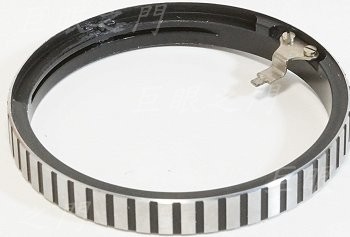

光圈環,凸起處就是連動桿。

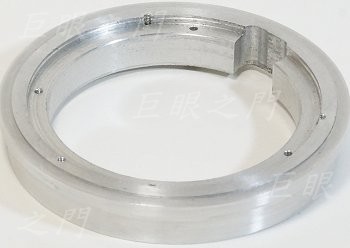

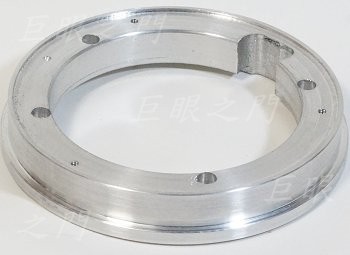

做了鋁環,還是利用原來的螺絲孔,凹槽是要必過光圈機構的突出。鋁環內側凹入,外側突出,要卡在原來的鏡身上做定位。
另外一面,上面要鎖上 NF 接環。

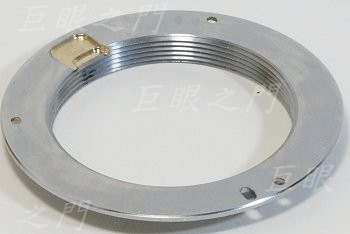

NF 接環頂住鏡身光圈機構處銑掉一些,還好不會穿過去。

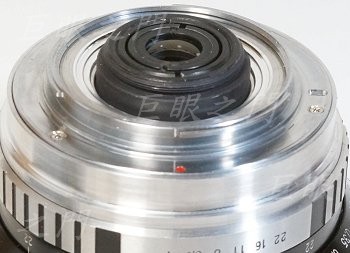

鎖上鋁環,再鎖上 NF 接環。
車個檔板,最後要黏在 NF 接環內做為護環。零件要等做完陽極再黏起來。

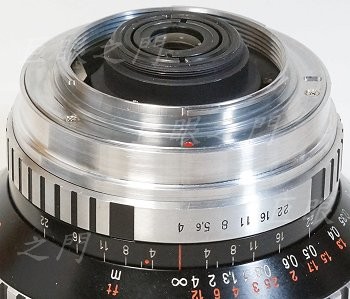

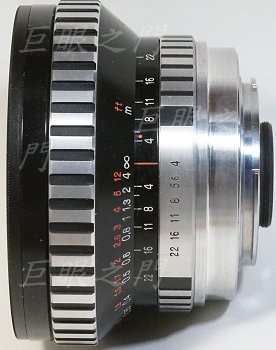

側面全貌。這是非破壞的改法。
