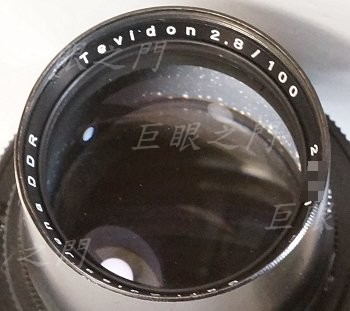

Carl Zeiss Jena Tevidon 100mm f2.8 C 接環改 Nikon F 接環(使用對焦筒)

這隻鏡以前改過好幾支，這次要改給 Nikon F 用，以前是用種鏡的方式，還是用對焦筒比較方便。

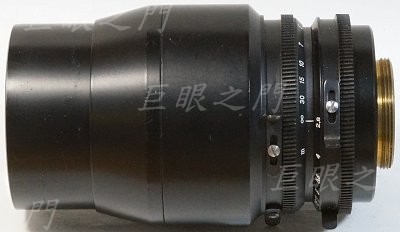

側面。

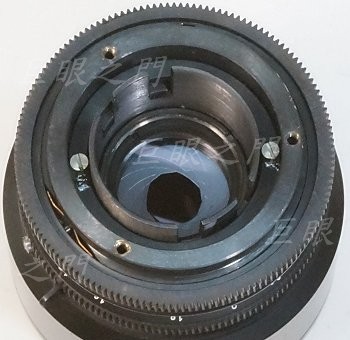

尾巴，外面的接環已經拆除。

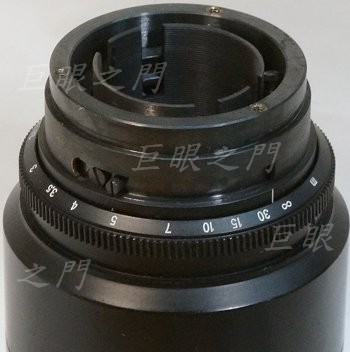

尾巴側面，看到的螺絲都拆掉。

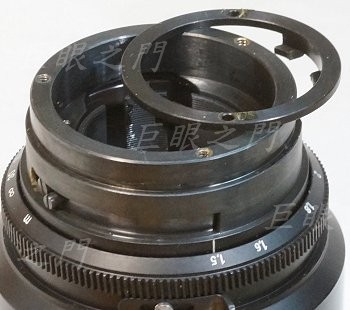

裡面的定位器拆除。

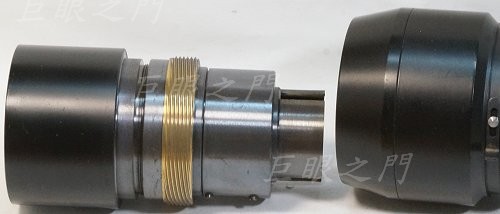

鏡心可以轉出來。

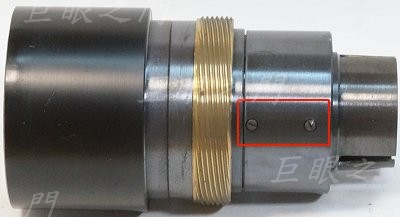

這裡的螺絲要拆除。

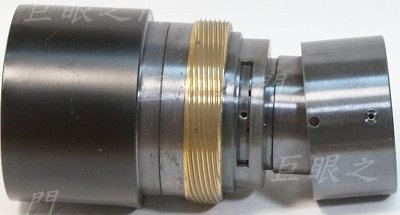

尾巴取下。

外面的複螺紋車掉。尾巴也車短，車到鎖鏡片的鎖環剩下約 1 mm。

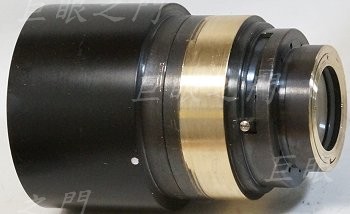

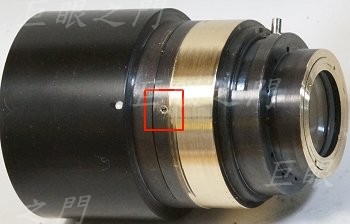

這裡要打個止付螺絲鎖住，否則前後兩段轉的鬆緊度不同時，會導致前方對光圈的白點角度變動。

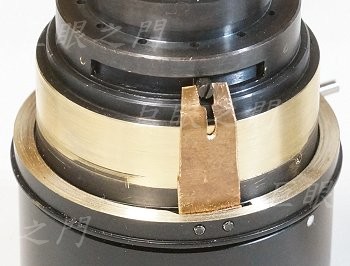

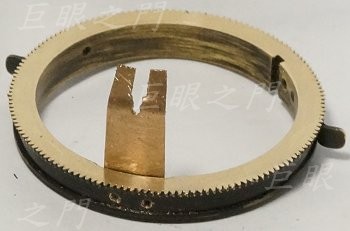

還是利用原來的光圈環鎖上個銅片，光圈環內緣要稍微銑掉一點，只要一點點，銅片不會頂到鏡身就好。

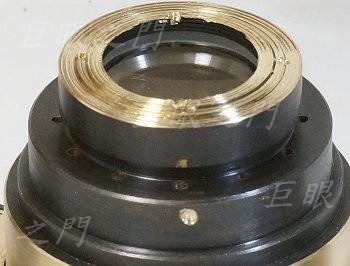

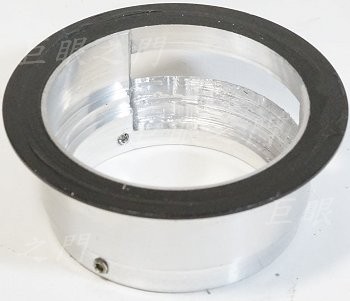

改法與以前改 M42 其實差不多，只是改 NF 要把鏡心更後退。做了這個鋁環，前面黏上 M42 螺紋環，這個 M42 螺紋環的凸緣部分要很薄，去訂做了一批凸緣厚度 1 mm 的。

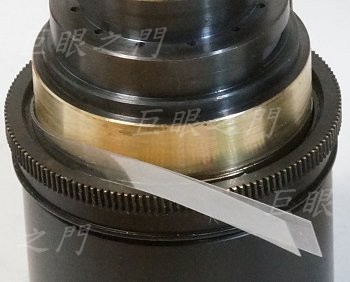

光圈環本來不是放在這裡的，光圈環與鏡身之間還要縫隙，要用兩層塑膠片墊進去。

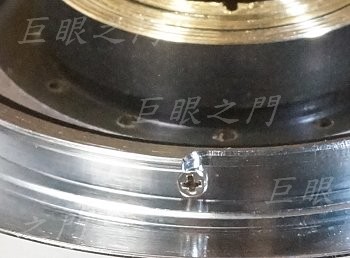

外面要鎖鋁環的止付螺絲處稍微磨點凹孔。

光圈環上的銅片剛好可以卡住連動螺絲。

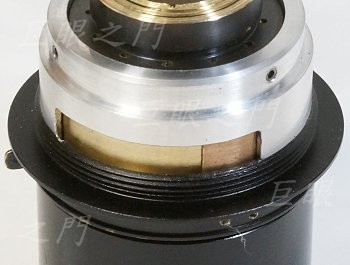

把鋁環用止付螺絲鎖上，差不多完工。

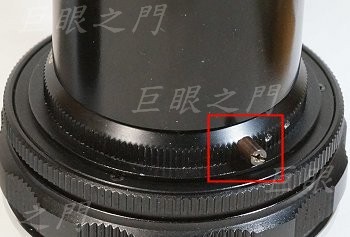

對焦筒後的 NF 轉接環要用這裡的螺絲鎖緊才不會鬆動。

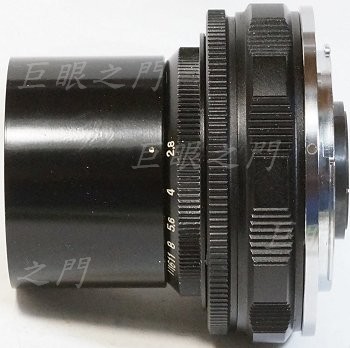

裝上 17-31 mm ，M42-M42 的對焦筒，後面裝上 M42-NF 轉接環。

這隻鏡這樣改才是正解，重鏡的方法並不好用，100 mm 左右的廢鏡筒很難找，如果用較短焦的鏡筒來種，最近對焦會變的不夠近。這樣改起來最近距離可以對到約 80 公分，這樣比較合理。此外這樣改，可以用原來的光圈，光圈數值比較正確，外觀也保留更多原貌。至於鏡尾的突出，在手上的底片機上面不會打鏡，但要玩老鏡還是建議磨一下反光鏡，畢竟現在的數位單眼其實並不保值。

此外，即使有些鏡頭法蘭距稍微長一點，但把光圈環車的薄一點，其實還是可以用 17-31 mm 的對焦筒。

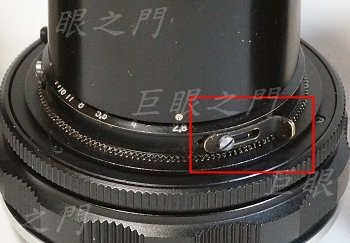

因為光圈環外徑小，不好操作，這個版本的可以鎖個柱狀螺絲，這樣有突出物就比較好操作了。

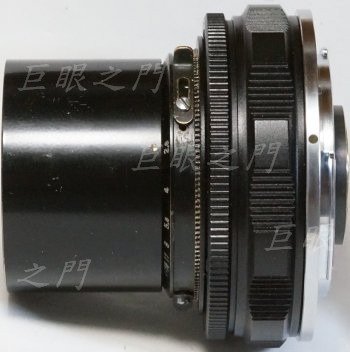

另外一個版本，都一樣，只是光圈環形狀稍有不同而已。

這樣改的時候，先把後面的對焦系統組合好，鏡心放進去，再把光圈環車薄，車到可以對焦無限遠再過頭一點就好。然後再來做鋁環，這樣會比較好弄。

這個版本的可以將原來的突出物裝回去，這樣會比較好操作，但是這個版本的突出物原來裝的位置似乎也不一樣。
