這隻鏡以前種過一隻,請自行參考。這次的這隻有點麻煩,因為原來就沒有光圈環,所以不太知道原來轉在哪裡的光圈值是多少。
這隻鏡是號稱在 400-1000 nm 的波長範圍消色差的,所以算是 APO 等級的鏡頭。

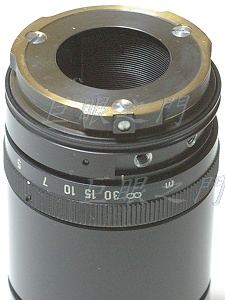

尾巴與以前那隻不太一樣,不過差不多。
這個鏡還有點麻煩,原來光圈進油有些阻力,轉一轉竟然卡住,只好拆開,發現似乎有人拆過,而且裝的不對,難怪會卡住,這個光圈有 12 片,而且每三片之後還有一片形狀不一樣,搞了好久才搞定。
尾巴的螺絲拆下就可以繼續拆除不需要的零件。其他的拆解請自行參考另外一篇的改法。

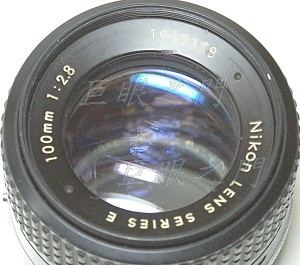

這次用的母鏡不一樣,上次是用 50 mm 焦距的標準鏡為母鏡,所以最近對焦距離會比較遠,這次鏡主提供了一隻 Nikon 原廠的 100 mm f 2.8 E 系列鏡頭做為母鏡,鏡片狀況其實還不錯,但是論價值可差了許多,這種 E 系列的鏡頭是比較廉價的鏡頭。拆開發現裡面許多零件都是塑膠的,但是塑膠的能做到這樣的精密度也不錯了。
這隻鏡好拆,銘環上本來就有小凹孔,卡著凹孔就可以拆了。

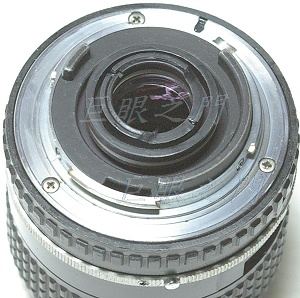

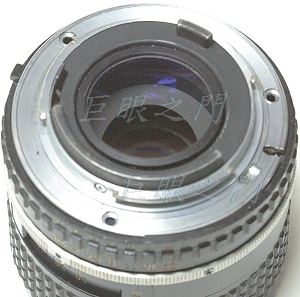

尾巴,三隻螺絲拆下就可以將接環取下。

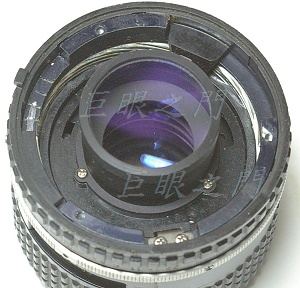

接環取下了,左上角的方向本來有光圈定位的零件,因為要種的鏡頭是老鏡,光圈值並不是等距的,所以原來的定位位置不能用,原來的零件也不能用,所以將會拆除。
後鏡組是用螺絲鎖住的,拆掉即可。

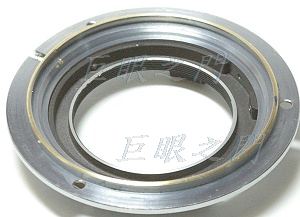

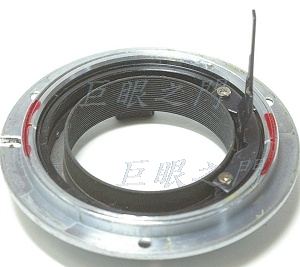

這是接環,這些凸出的零件都要拆掉,最後護環會頂到鏡心的部份也要車短。

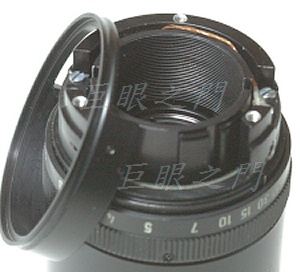

前面的銘環取下後可以找到鎖住濾鏡環的螺絲。

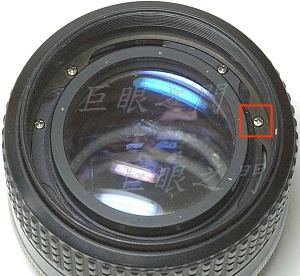

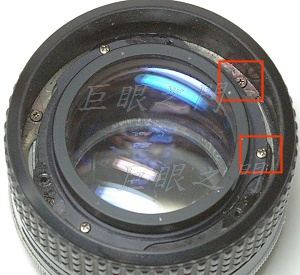

下方紅框中的螺絲是固定鏡組的,上方紅框中的螺絲是無限遠調整螺絲。

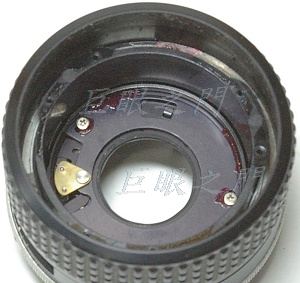

圖中的兩隻螺絲是固定光圈組件的,要拆除。
圖中光圈組件是固定在複螺紋內環上,拆掉後要把鏡心鎖在複螺紋內環中,所以複螺紋內環的內徑要車大,車到可以將鏡心塞入才行。

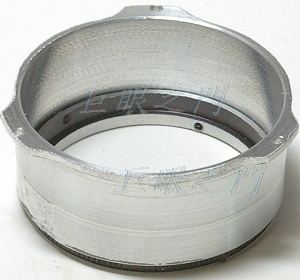

比較原來的前鏡組外殼車了一個套子,這個套子裡面要鎖住鏡心,外面要塞在複螺紋內環中,還用原來的固定螺絲位置來固定這個組件。

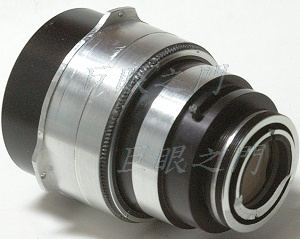

把車修好的鏡心鎖入金屬套內,側面打沈頭螺絲鎖住,光圈機構的連動螺絲也要換成長的。
這個鏡心的光圈很後面,所以無法引導到前面去操作,要用母鏡的光圈環來控制。

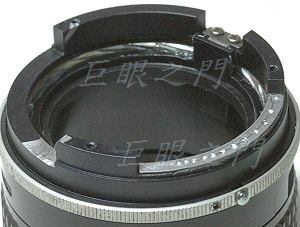

這是母鏡的鏡座,因為操作光圈環轉動的角度比原來要大,所以圖中左方磨掉了一塊,右方原來有光圈定位凹槽的部份,上面貼了一片鋁片,重新鑽孔做為光圈定位凹孔,圖中可以看出是不等距的。

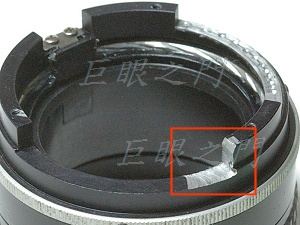

這裡是磨掉的,以便增加光圈環轉動角度。

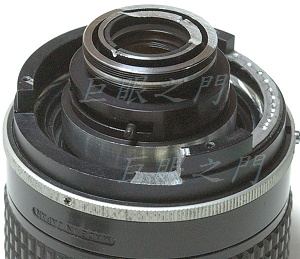

把鏡心由鏡頭前面裝上。尾巴已經磨短了一些,以便用在全幅機上。

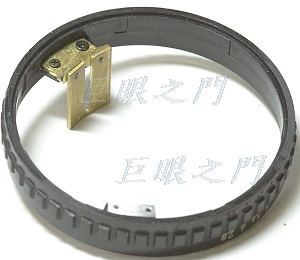

做了光圈連動零件鎖在光圈環上。這個銅片要注意,可能會頂到鏡心,所以鏡心車修時要注意與此零件的配合,這個零件的底端應該要連著一點,距離才比較準確。

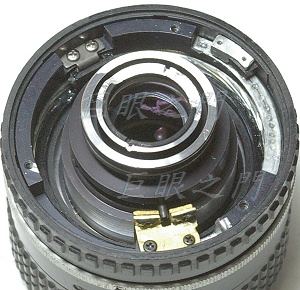

這是另一個角度,紅框中是在原來光圈定位的零件上鎖了一小塊鋁塊,鑽了小孔,放了彈簧以及光圈定位鋼珠。
尾巴以及護環車到不會頂到鏡心。
如圖中下方,銅片零件卡在光圈連桿上。

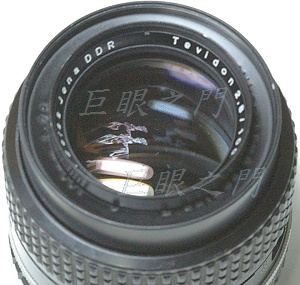

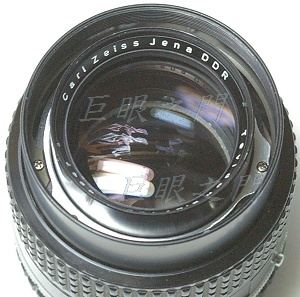

前面的外觀。
把原來的銘環內徑車大還是裝回去遮住縫隙,但是要噴黑漆遮住原來的鏡頭名稱。
當然裝上之前要先把無限遠的位置調好。
尾巴接環裝上。

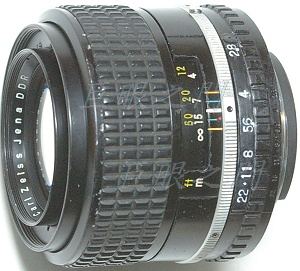

側面,用以前改鏡的資料估計了光圈值,做了銘板貼上。這個銘板做的不夠漂亮,我是用打鋼印用的字模用 C 形夾頂住字模把字印在薄鋁片上。因為每個字的筆畫密度不同,所以要印到凹槽一樣深是很難的,同樣的力道用在不同的字上,深度會不一樣。壓了凹痕先噴漆,再把白漆填在凹痕中,但是白漆很難擦得乾淨,因為擦太用力怕把黑漆一起擦掉,擦的不夠用力,白漆就會有一點點殘餘的黑漆上,造成黑漆感覺起來有些灰灰的。
將就用吧,這樣總比用印表機印在紙上耐用。用蝕刻法會比較漂亮,但是實在買少量的藥劑我都買不到,只好這樣弄了。
D.T. Tang 製作
